Panasonic CZ-RTC4 Installation Instructions

8
Installation Precautions
(Continued)
Remote control wiring
FR
Câblage de la télécommande
 Type de câble
Utilisez des câbles de 0,5 à 1,25 mm
2
.
 Longueur totale du câble : 500 m maximum
(La longueur de câble entre les unités intérieures ne doit pas dépasser 200 m.)
 Nombre d’unités pouvant être raccordées
Télécommande : Max. 2 Unité intérieure : Max. 8
Attention
 Le câble de liaison entre la télécommande et l’unité intérieure doit avoir une épaisseur d’isolant de 1mm à
minima en incluant la gaine.
La réglementation sur les sections de câble diffère selon le pays en vigueur. Pour les règlements sur les
normes électriques, référez-vous aux Normes Electriques avant de commencer. Veiller à ce que l’installation
soit conforme aux réglements et à la réglementation en vigueur.
 Veillez à ne pas raccorder les câbles aux autres bornes des unités intérieures (p. ex. borne de câblage de la
source d’alimentation). Cela peut provoquer un dysfonctionnement.
 Ne pas regrouper le câble de la télécommande et l’alimentation électrique dans le même passage de gaine.
Cela peut provoquer un défaut de communication.
 Si la source d’alimentation émet du bruit, rajouter un fi ltre antibruit.

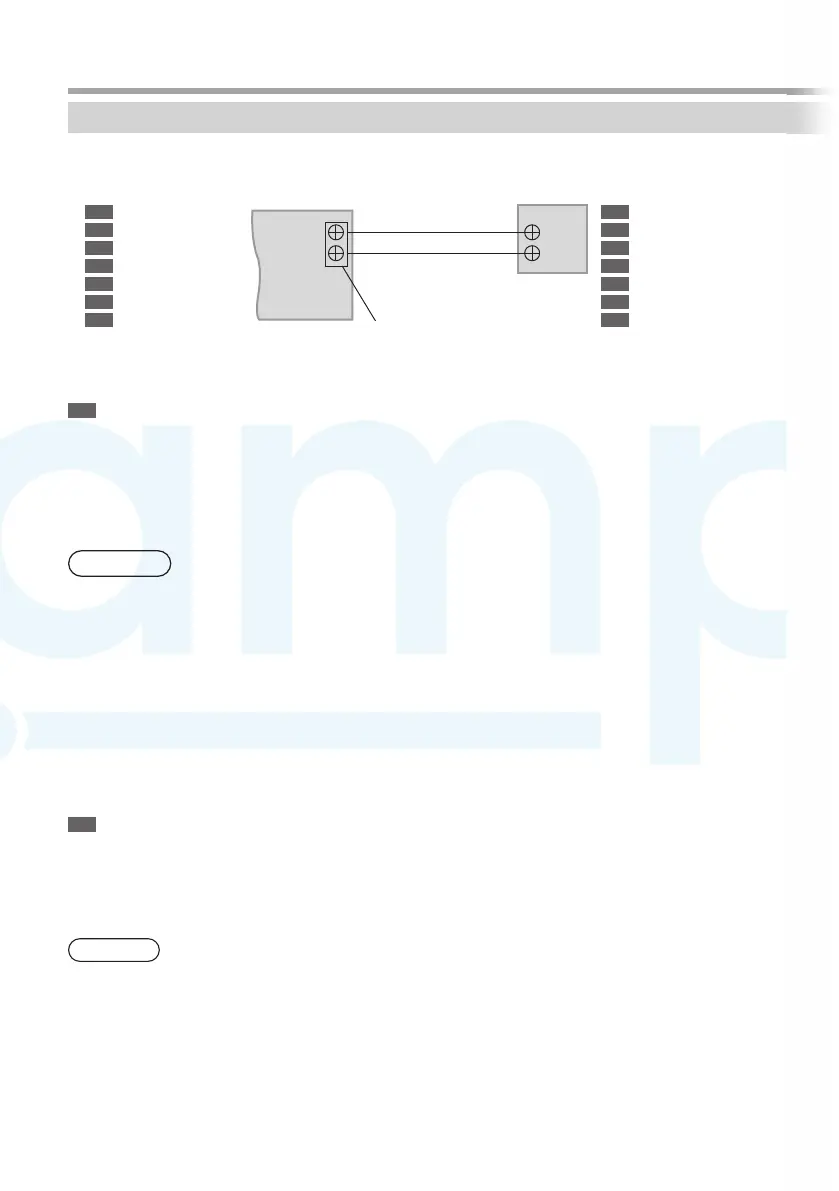

 Wiring diagram
EN Indoor unit
FR Unité intérieure
ES
Unidades interiores
DE Innengerät
I T Unità interna: Massimo
PT Unidade interior
GR Εσωτερικές μονάδες
1
2
R1
R2
Indoor unit
Terminals
for RC wiring
RC
RC wiring
(fi eld supply)
• No polarity
EN
Remote controller
FR
Télécommande
ES
Mando a distancia
DE Fernbedienung
I T Telecomando: Massimo
PT Telecomando
GR Τηλεχειριστήρια
EN
 Type of wiring
Use cables of 0.5 to 1.25 mm
2
.
 Total wire length: 500 m or less
(The wire length between indoor units should be 200 m or less.)
 Number of connectable units
Remote controller: Max. 2 Indoor unit: Max. 8
Attention
 Use the fi eld supplied RC wiring with at least 1 mm in thickness of insulation part
including the sheath.
Regulations on wire diameters differ from locally to locally. For fi eld wiring rules,
please refer to your LOCAL ELECTRICAL CODES before beginning. You must
ensure that installation complies with relevant rules and regulations.
 Be careful not to connect cables to other terminals of indoor units (e.g. power source
wiring terminal). Malfunction may occur.
 Do not bundle together with the power source wiring or store in the same metal tube.
Operation error may occur.
 If noise is induced to the unit power supply, attach a noise fi lter.
