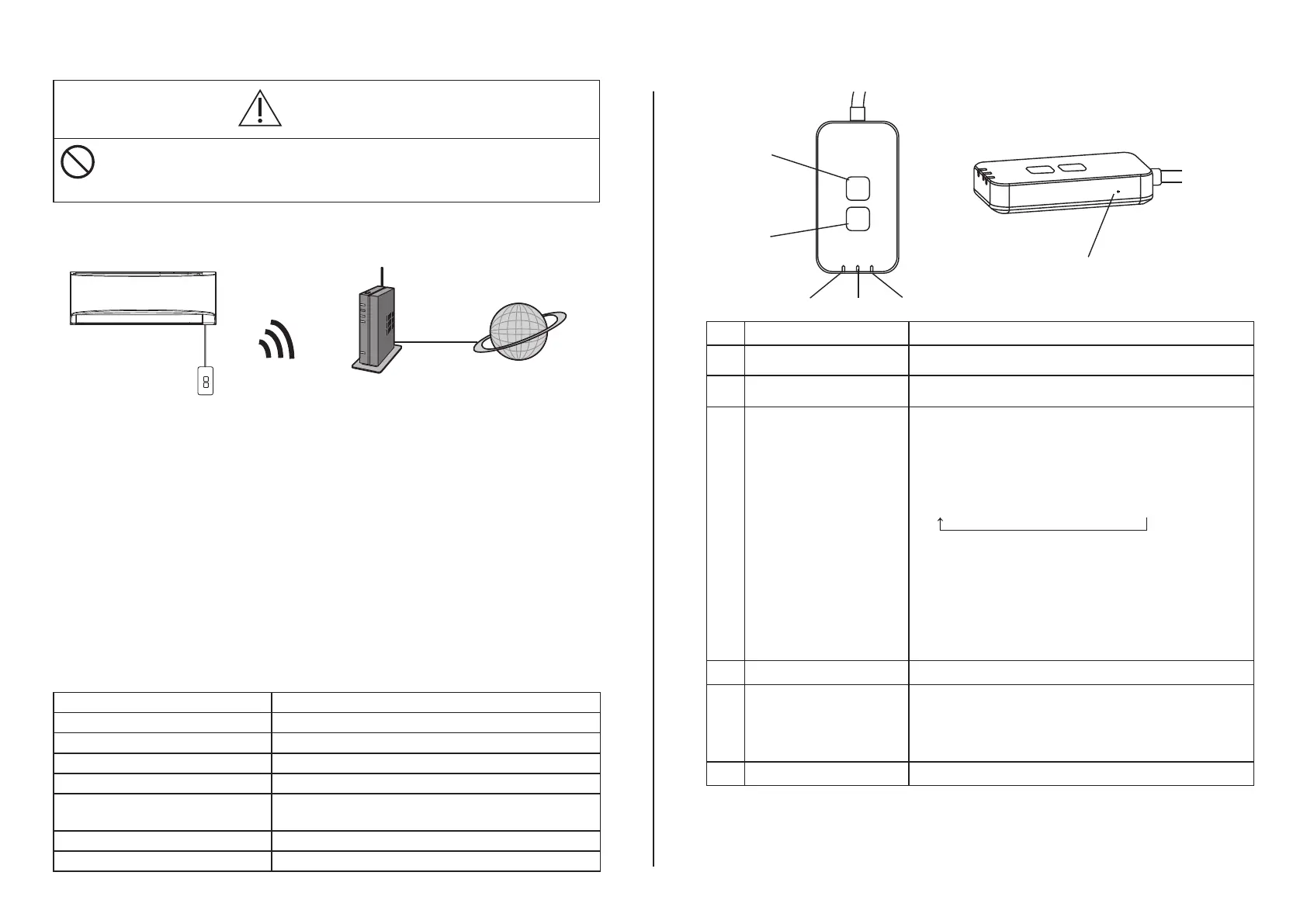

System Overview
CAUTION
 Do not stand on an unstable surface when operating
or checking the adaptor.
- This can cause injury from falls.
Indoor unit
Network adaptor
CZ-TACG1
Wireless LAN
Router
Internet
Before Installing the Adaptor
• Requires a Smartphone that is iOS/Android compatible;
• The Network adaptor (adaptor) is designed specifi cally as a terminal for the
Panasonic AC controller;
• Do not attach the adaptor to metal as wireless performance will be adversely
affected;
• The adaptor recommended to be installed outside of the indoor unit. (It needs to
be accessed when connecting it or when there is a problem.);
• The Wireless LAN network coverage must include the air conditioner installation
location;
• Do connect the Wireless LAN to a compatible Panasonic Air Conditioner with a
connectivity interface port.
Specifi cation
Input Voltage DC 12V (From air conditioner indoor unit)
Power consumption Max: 660 mW
Size 66 mm (H) x 36 mm (W) x 12 mm (D)
Weight Approx. 85g
Interface 1x Wireless LAN
Wireless LAN standard IEEE 802.11 b/g/n
Frequency range 2.4 GHz band
Encryption WPA2-PSK (TKIP/AES)
Parts Identi cation
5
4
3
2
1
6
No Item Description
1 Power LED Indicates that the adaptor is being supplied with
power.
2 Link LED Indicate the communication status of adaptor to
the server.
3 Status LED Indicate the communication status of adaptor to
the air-conditional.
Green: status without weekly timer
Orange: status with weekly timer
Red: Abnormality
Red  Orange  Green : Auto updating
adaptor fi rmware
During signal strength checking:-
Strong: 
Medium: 
Weak: 
No signal: 
4 Setup Switch* Connection setup mode switching
5 Check Switch* Signal strength checking (press and hold for 5
seconds then release)
Disable LEDs display (press and hold for 10
seconds then release)
6 Reset* Soft reset
* The device factory reset can be done by press and hold CHECK and SETUP
button for 10 seconds. After release the CHECK and SETUP button, press the
reset button.
Przegląd systemu
UWAGA
• Podczas eksploatacji lub przeprowadzania przeglądu
adaptera nie stawać na niestabilnej powierzchni.
- Może to doprowadzić do obrażeń wskutek upadku.
Jednostka wewnętrzna
Router
Internet
Bezprzewodowa
sieć LAN
Adapter sieciowy
CZ-TACG1
Przed instalacją adaptera
• Wymagany jest smartfon kompatybilny z systemem iOS/Android.
• Adapter sieciowy (zwany dalej „adapterem”) został zaprojektowany jako terminal
sterownika układów klimatyzacyjnych rmy Panasonic.
• Nie podłączać adaptera do metalowych powierzchni, ponieważ spowoduje to
znaczne osłabienie jakości sieci bezprzewodowej.
• Zaleca się instalację adaptera na zewnątrz jednostki wewnętrznej (w celu
podłączenia lub w przypadku wystąpienia usterki, konieczne będzie uzyskanie
dostępu do adaptera).
• Zasięg sieci bezprzewodowej musi obejmować miejsce instalacji klimatyzatora.
• Kompatybilny klimatyzator Panasonic z portem komunikacyjnym należy
podłączyć do bezprzewodowej sieci LAN.
Dane techniczne
Napięcie wejściowe Napięcie stałe 12V (z jednostki wewnętrznej)
Pobór mocy Maks.: 660 mW
Wymiary 66 mm (wys.) x 36 mm (szer.) x 12 mm (głęb.)
Ciężar Około 85g
Interfejs 1x bezprzewodowa sieć LAN
Standard bezprzewodowej sieci
LAN
IEEE 802.11 b/g/n
Zakres częstotliwości Pasmo 2,4 GHz
Szyfrowanie WPA2-PSK (TKIP/AES)
Opis elementów
Lp. Pozycja Opis
1 Dioda LED zasilania Sygnalizuje stan zasilania adaptera.
2 Dioda LED połączenia Wskazuje stan komunikacji adaptera z serwerem.
3 Dioda LED stanu Wskazuje stan komunikacji adaptera
z klimatyzatorem.
Zielony: stan bez timera tygodniowego
Pomarańczowy: stan z timerem tygodniowym
Czerwony: Błąd
Czerwony → Pomarańczowy → Zielony:
Automatyczna aktualizacja
oprogramowania adaptera
Podczas sprawdzania siły sygnału:-
Silny sygnał:    
Przeciętna siła sygnału:   
Słaby sygnał:  
Brak sygnału: 
4 Przycisk „Ustawienia”* Przełączanie trybu ustawień połączenia
5 Przycisk
„Sprawdzanie”*
Służy do sprawdzania siły sygnału (nacisnąć
i przytrzymać przez 5 sekund, a następnie zwolnić).
Wyłączanie diod LED (nacisnąć i przytrzymać
przez 10 sekund, a następnie zwolnić).
6 Reset* Miękki reset
* Urządzenie można przywrócić do ustawień fabrycznych poprzez naciśnięcie
i przytrzymanie przez 10 sekund przycisków „CHECK” („SPRAWDZENIE”)
i „SETUP” („USTAWIENIA”). Po zwolnieniu przycisków „CHECK”
(„SPRAWDZENIE”) i „SETUP” („USTAWIENIA”) należy nacisnąć przycisk
„RESET”.
