5

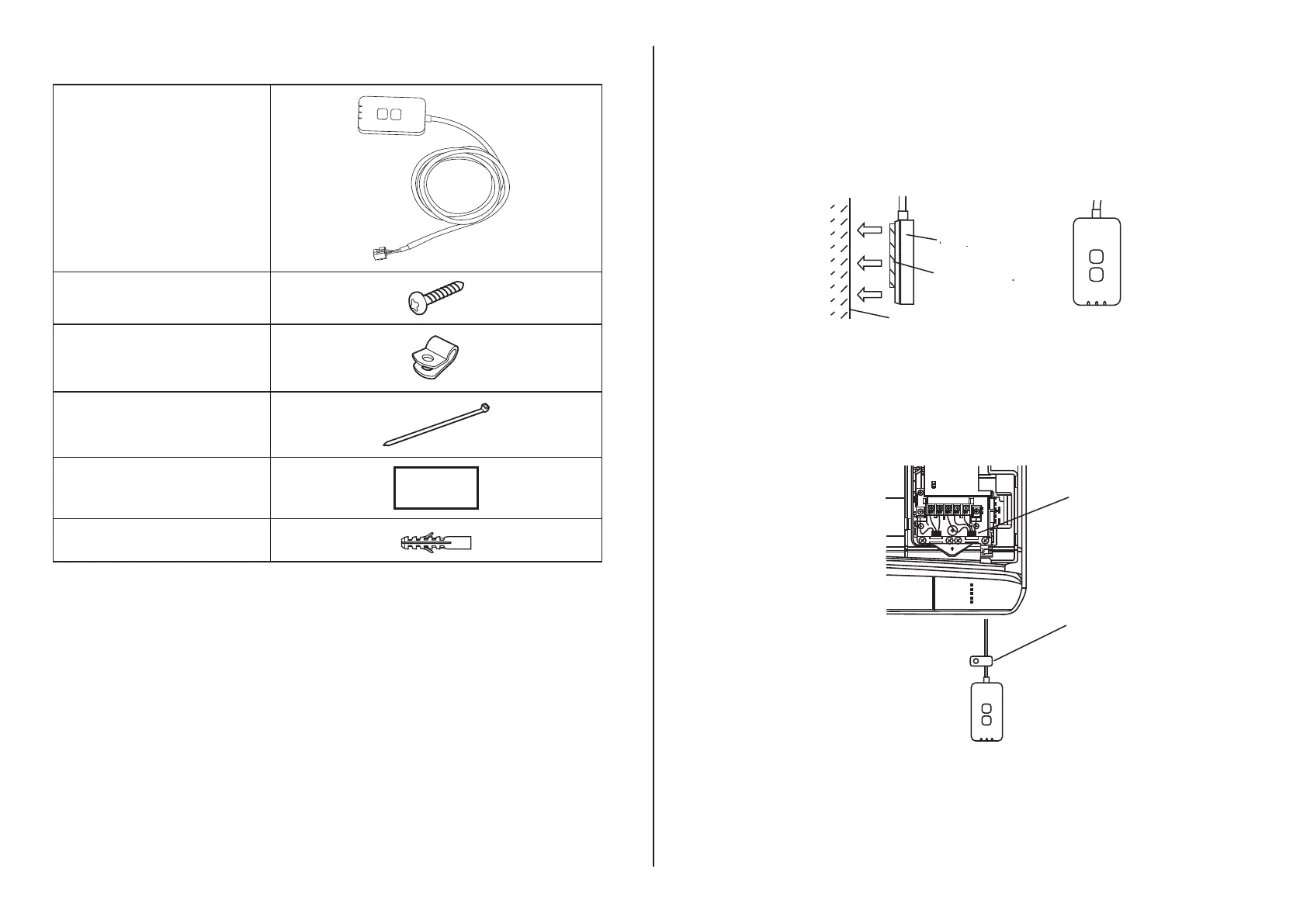

Parts
Adaptor Unit
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Screw for mounting
(M4 x 20 – 1 piece)
Mounting cord clamp
(1 piece)
Cable tie (1 piece)
Double-sided
adhesive tape
Wall plug
Adaptor Installation
1. Attach the Adaptor unit with double-sided adhesive tape
on the wall near the indoor unit.
- Shut off the power supply when installing this adaptor.
- Make sure the wall is clean and free from dirt.
Adaptor
Adhesive tape
Wall
2. Use the cord clamp to x the cable to the wall.
Pull the cable around as shown in the diagram so that the external force cannot
act on the connector in the adaptor. Furthermore, on the indoor unit end, use
the included cable tie to fi x the cables together when necessary.
LN1 23
Cable tie
Cord clamp
General illustration for
installation use
3. Connect the cable to the CN-CNT connector at the indoor
unit.
Take note each indoor unit CN-CNT connector location might be different.
Please consult authorized dealer.
Wykaz elementów zestawu
Adapter
(CZ-TACG1)
Śruba mocująca
(M4 x 20 - 1 sztuka)
Obejma do mocowania
przewodu (1 szt.)
Dwustronna
taśma klejąca
Opaska zaciskowa
do przewodów (1 szt.)
Kołek rozporowy
Instalacja adaptera
1. Przymocować adapter do ściany w pobliżu jednostki
wewnętrznej za pomocą dwustronnej taśmy klejącej.
- Instalację niniejszego adaptera można przeprowadzić po odłączeniu zasilania.
- Upewnić się, czy ściana jest czysta.
2. Za pomocą obejmy zamocować przewód do ściany.
Przeprowadzić przewód dookoła, jak przedstawiono na rysunku, aby siła
zewnętrzna nie oddziaływała na złącze adaptera. Ponadto po stronie jednostki
wewnętrznej związać przewody ze sobą za pomocą opaski zaciskowej, jeżeli
zajdzie taka potrzeba.
3. Podłączyć przewód do złącza CN-CNT jednostki
wewnętrznej.
Należy pamiętać, że położenie złącza CN-CNT może być różne, w zależności
od modelu jednostki wewnętrznej. Prosimy skontaktować się z autoryzowanym
sprzedawcą.
Adapter
Taśma klejąca
Rysunek poglądowy
instalacji
Opaska zaciskowa
do przewodów
Obejma
przewodu
Ściana
