- 9 -
Palam Dinding
Palam Dinding
Skru
Dinding
Dinding
Penutup Belakang
Penutup
Belakang
⑤ • Pasang Unit ke dinding dengan 4 skru.
• Masukkan Skru ke kedua-dua Palam Dinding melalui
lubang skru pada sebelah atas Penutup Belakang.
• Selepas mengetatkan kedua-dua
Skru yang pada bahagian atas,
ketatkan kedua-dua Skru yang
selebihnya pada sebelah bawah
Penutup Belakang.
⑥ Periksa sama ada set diikat dengan ketat dengan
menggerakkan set ke kiri dan kanan.
Nota: Penutup Belakang mesti diketatkan dengan 4 Skru.
Bahagian 1
Bahagian 2
④ Kabel Fleksibel hendaklah dimasukkan ke dalam Unit menerusi Bahagian 1 atau 2 seperti gambarajah di bawah untuk
proses pendawaian elektrik dilakukan.
Bilik Mandi
Bumi
Suis ON/OFF DP
(dwikutub)
Pemutus Litar Elektrik
Kabel Fleksibel 2.5
mm², 3 teras
L
N
Kabel
Fleksibel
50
mm
110
mm
13
mm
13
mm
④
⑤
⑥
4. Pendawaian elektrik
WARNING
MUST BE TIGHTEN
L(+) (-)N
1
N•m
Pasak
Bumi
WARNING
MUST BE TIGHTEN
L(+) (-)N
5
mm
Pemegang
Kabel
WARNING
MUST BE TIGHTEN
L(+) (-)N
L N
DH-3RL1
DH-3RP1
Bahagian 1 Bahagian 2 Pandangan dari dalam Unit
L
N
Kabel
Fleksibel
50 mm
60 mm
13 mm
13 mm
WARNING
MUST BE TIGHTEN
L(+) (-)N
Pasak
Bumi
1 N•m
5 mm
WARNING
MUST BE TIGHTEN
L(+) (-)N
L N
① Unit hendaklah lebih daripada 250
mm disebelah kiri
dan kanan dinding.
② Gerudi 4 lubang pada dinding.
③ Masukkan Palam Dinding ke dalam lubang.

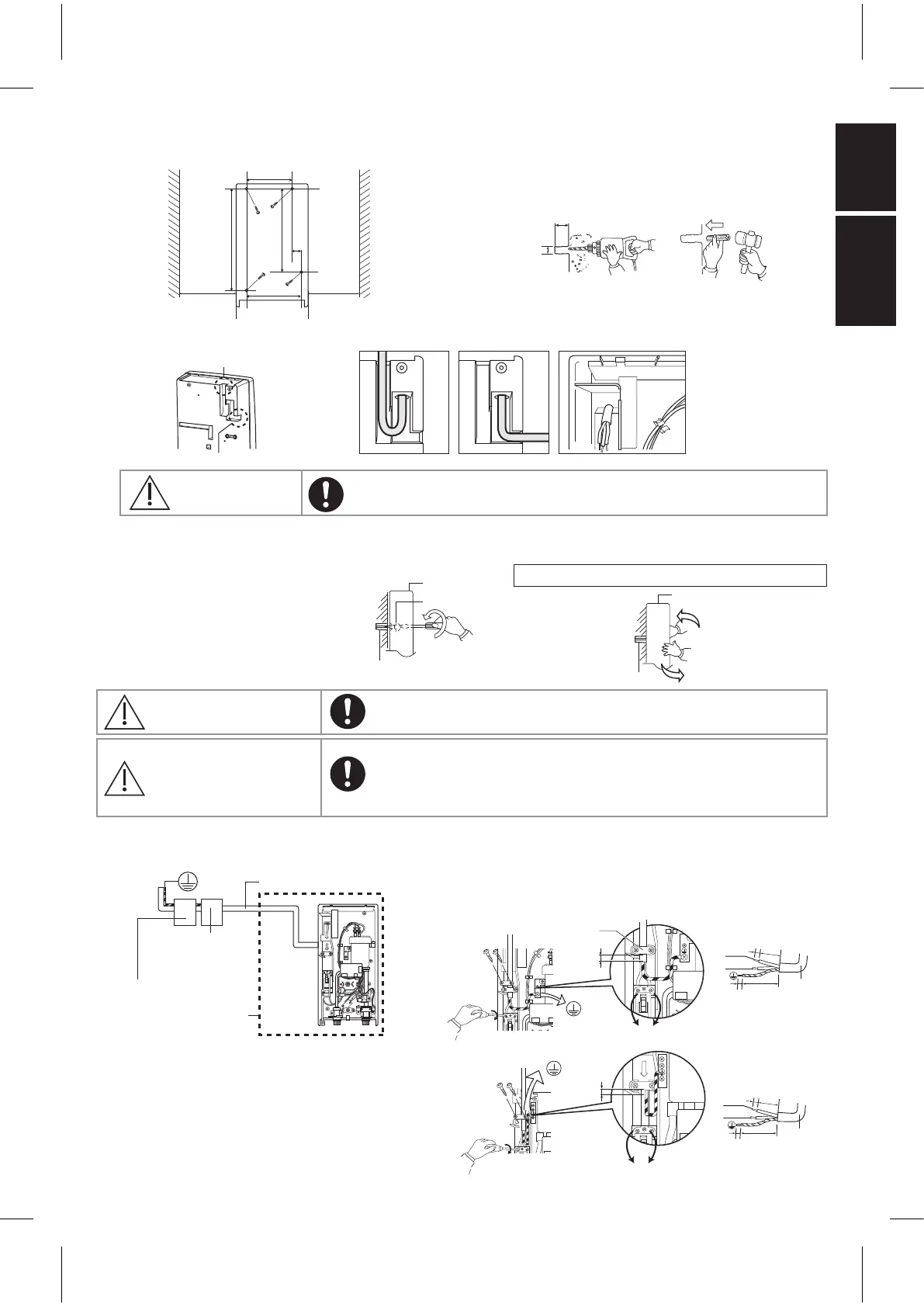

3. Cara memasang Pancuran Mandi Elektrik.
118
mm
Skru
Skru
142
mm
186
mm
24
mm
255
mm
312
mm
Dinding Dinding
25 mm
Ø6 mm
Palam Dinding
250
mm
minimum
250
mm
minimum
②
①
③
Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan
sempurna untuk mencegah bahaya berasap dan kebakaran.
Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik
menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan
sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan
dalam pendawaian tetap. Suis ini hendaklah dipasangkan dengan jelas
tetapi jauh dari jangkauan pengguna.
AMARAN
AMARAN
AWAS
Kabel fleksibel harus dimasukkan ke Unit melalui bahagian yang sedia ada
sahaja (jangan membuat lubang tambahan).
B.MALAYSIA
PEMASANGAN
① Pendawaian Kabel Fleksibel disambungkan ke ELB di
dalam unit: 2.5
mm², Kabel Fleksibel 3 teras,
② Buka Pemegang Kabel dan pasangkan Kabel Fleksibel.
Buangkan Penyalut Wayar di bahagian hujungnya.
Ketatkan wayar hidup (L) dan wayar neutral (N) pada ELB
(L, N) dan wayar bumi pada Pasak Bumi dengan
menggunakan daya kilas 1
N•m (10
kgf.cm). Pasang semula
Pemegang Kabel untuk memegang Kabel Fleksibel.
