Panasonic FJ-T09A3 - Page 5

5
Code
Código

Drawing
Plano

Name and Purpose
Nombre y Objetivo

Quantity
Cantidad

Fixation board (for suspending the hand dryer)
Placa de fijación (para la suspensión del secador de manos)
(
1
Self-tapping screw (ø3.8x20mm, 4 pcs for fixing the fixation board and 1 pcs for fixing the
main unit)
Punta de broca (ø3.8x20mm), 4 piezas para la fijación de la placa de fijación y 1 pieza para
la fijación de la unidad principal
14
5
Installation instructions
Instrucciones de instalación

1

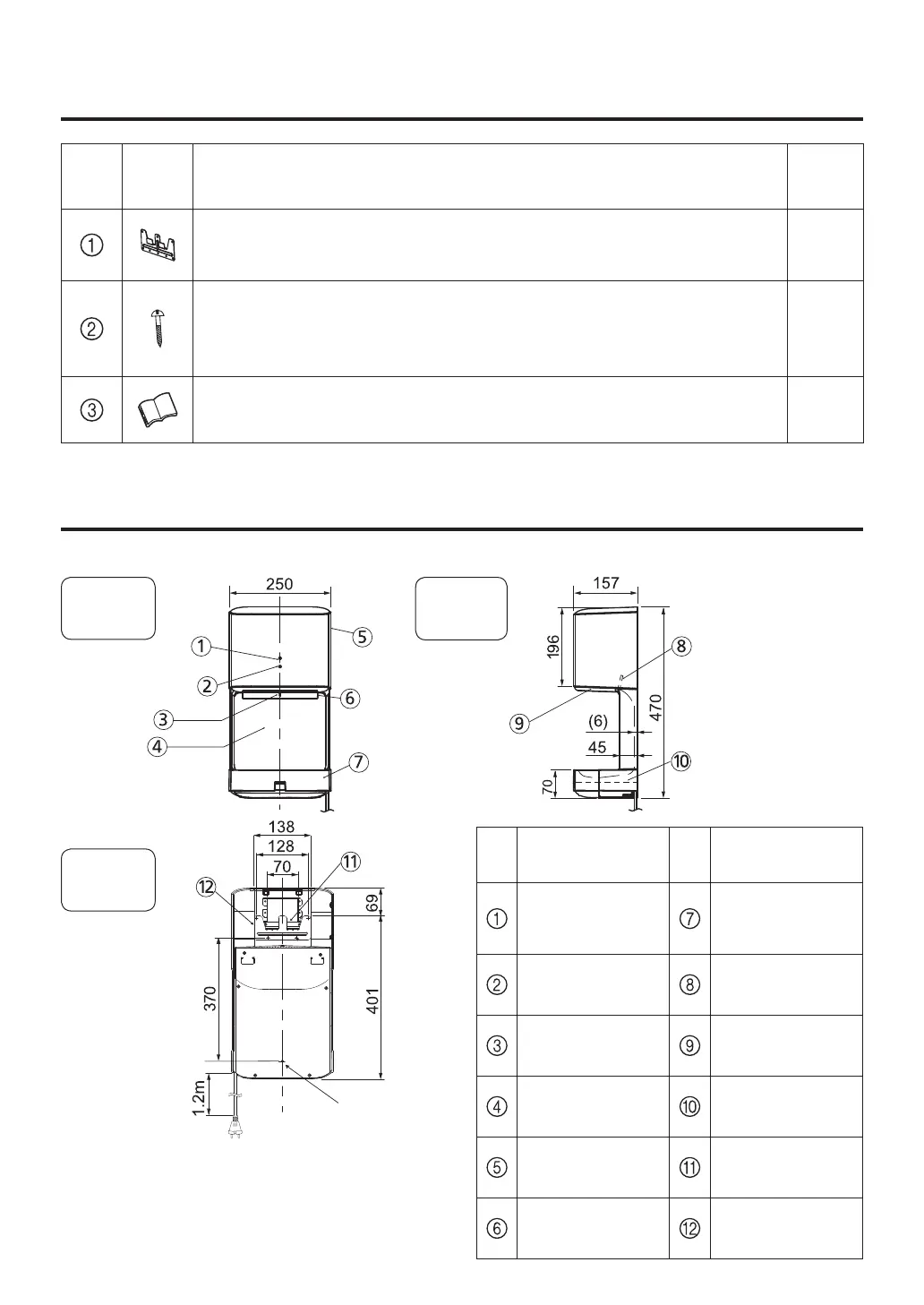

PART NAME AND DIMENSIONS 
NOMBRES Y DIMENSIONES DE LAS PARTES
<FJ-T09A3> Unit: mm
Unidad: mm

Side view
Vista lateral

Front view
Vista frontal

Rear view
Vista trasera

No.
No.

Part name
Nombre de la pieza

No.
No.

Part name
Nombre de la pieza

Power light
Luz de encendido

Water tray unit
Unidad de la bandeja
de agua



Check light
Luz de comprobación

Antibacterial filter
Filtro antibacterial

Control part
Parte de control

Air outlet
Salida de aire

Drying box
Caja de secado

Anti-dust filter
Filtro anti-polvo

Main unit
Unidad principal

Fixation plate
Lámina de fijación

Power cover
Cubierta de fuente

Fixation board
Placa de fijación

SUPPLIED ACCESSORIES 
ACCESORIOS SUMINISTRADOS
The illustrated plug is for Philippines.
El enchufe ilustrado es para Filipinas.

Main unit fixing
screw hole
Orificio para el
tornillo de fijación de
la unidad principal

