Panasonic FJ-T09A3 - Page 6

6

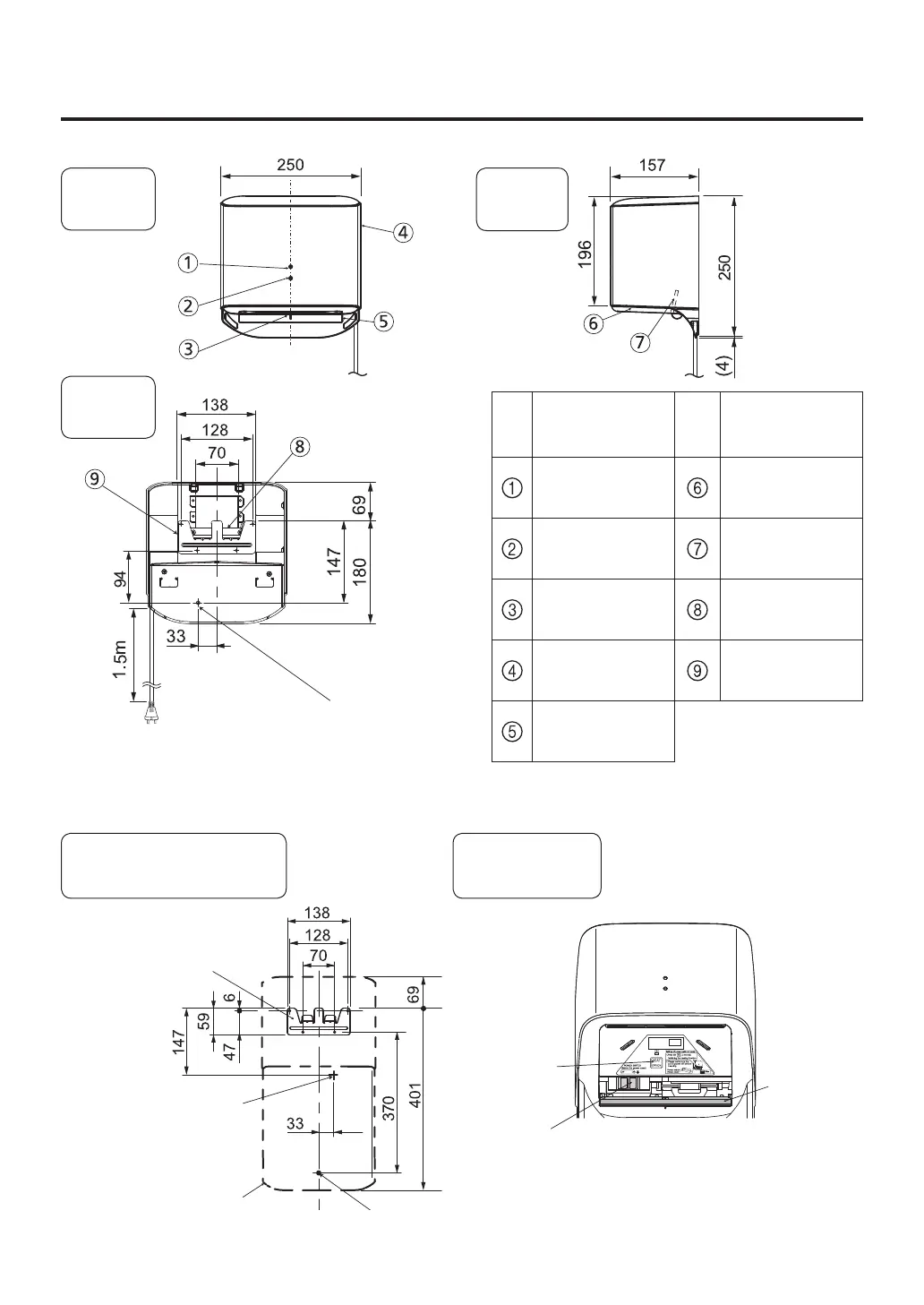

PART NAME AND DIMENSIONS 
NOMBRES Y DIMENSIONES DE LAS PARTES
<FJ-T09B3> Unit: mm
Unidad: mm

Control part
Parte de control

Detailed installation drawing
Esquema detallado de instalación

Main unit fixing
screw hole
Orificio para el
tornillo de fijación de
la unidad principal

Power switch
Interruptor de
alimentación

Heater button
Botón del
calentador

Power cover
Cubierta de
fuente

Main unit dimensions
Dimensiones de la
unidad principal

Fixation board (Supplied)
Placa de fijación
(suministrada)

<FJ-T09A3 FJ-T09B3>
Side view
Vista lateral

Front view
Vista frontal

Rear view
Vista trasera

No.
No.

Part name
Nombre de la pieza

No.
No.

Part name
Nombre de la pieza

Power light
Luz de encendido

Air outlet
Salida de aire

Check light
Luz de comprobación

Anti-dust filter
Filtro anti-polvo

Control part
Parte de control

Fixation plate
Lámina de fijación

Main unit
Unidad principal

Fixation board
Placa de fijación

Power cover
Cubierta de fuente

The illustrated plug is for Philippines.
El enchufe ilustrado es para Filipinas.

Main unit fixing screw hole
Orificio para el tornillo de fijación de la unidad principal

(FJ-T09A3)
Main unit fixing screw hole
Orificio para el tornillo de
fijación de la unidad principal

(FJ-T09B3)
