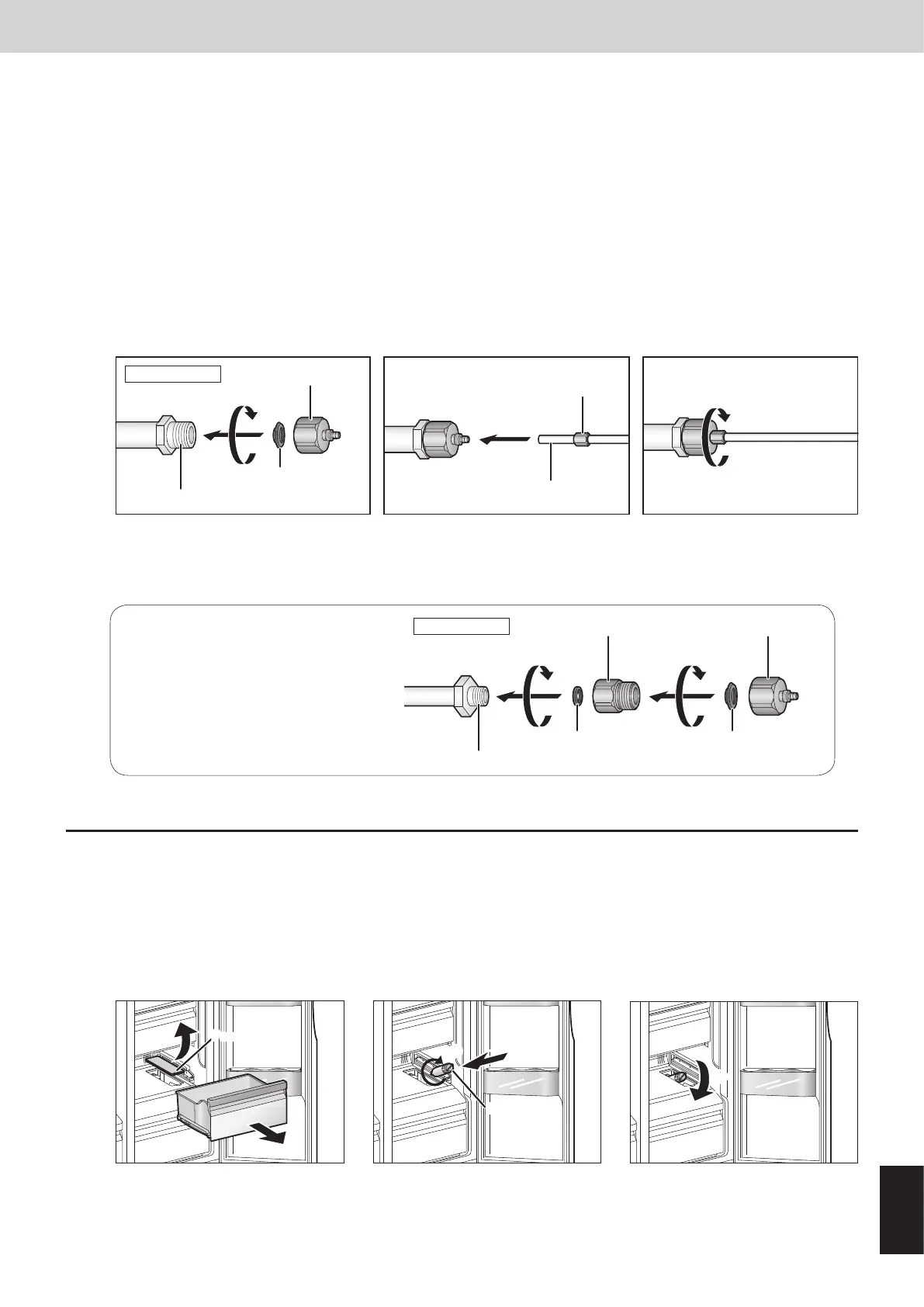

Připojení chladničky
Než budete pokračovat, ověřte, zda byl napájecí kabel odpojen od napájení. A zkontrolujte, zda je odpojen hlavní přívod vody.
Když chcete připojit chladničku k přívodu vody, kontaktujte svého prodejce, autorizované servisní středisko nebo se podívejte na naši
webovou stránku (http://panasonic.net).
Neneseme žádnou odpovědnost, pokud chladničku připojíte sami.
a
Připevněte konektor hadice k otvoru potrubí vodovodu.
Otočte konektor hadice doprava a upevněte jej.
● Až utáhnete konektor hadice rukou na maximum, použijte nástroj a znovu utáhněte konektor hadice o další asi půl otočky.
● Zkontrolujte, zda je v konektoru hadice upevněno sítko.
b
Zasuňte spojovací konektor hadice do vodovodní hadice.
c
Zasuňte vodovodní hadici do konce konektoru hadice.
● Vodovodní hadice je pevně zasunuta do konce konektoru hadice.
d
Utáhněte konektor spojovací hadice na konektoru hadice.
Otočte spojovací konektor hadice doprava a upevněte jej.
● Utahujte konektor spojovací hadice, dokud mezi konektorem spojovací hadice a konektorem hadice není žádné místo.
Po spojovacích koncích, zapněte hlavní vodovodní přívod a zkontrolujte, zda neuniká voda.
Poznámky:
● Nedodržením kroků uvedených výše může vést k úniku vody.
● Přebytečnou délku vodovodní hadice sviňte na zadní straně chladničky.
Upevněte konektor hadice k otvoru
vodovodní trubice typu G 1/2.
a
-1
a
-2
Konektor hadiceSpoj
Obal Sítko
Otvor potrubí vodovodu
Kryt G 1/2
Instalace ltru na vodu
Filtr na vodu není nainstalován v době prodeje chladničky.
Nainstalujte ltr na vodu dodaný s chladničkou.
a
Demontujte zásuvku oblasti pro zachování vitamínů.
b
Demontujte panel ltru.
Umístěte prsty do výřezu v přední části panelu ltru a panel ltru demontujte.
c
Nainstalujte ltr na vodu a otočte jím doprava o 90 stupňů.
d
Zatlačte ltr na vodu dolů a vraťte panel ltru zpět na místo.
Poznámka:
● Propláchněte dávkovač vody, dokud nevytéká čistá voda (15 sklenic (cca 3 litry)). Tím se pročistí vodovodní systém a odstraní se
vzduch z přívodní hadice.
a
Konektor hadice
Sítko
Otvor potrubí vodovodu
Kryt G 3/4
b
c
Konektor spojovací hadice
Vodovodní hadice
d
Panel ltru
a
b
c
Filtr na vodu
d
