Panasonic TH-50PV80D - Page 79

79
TH-50PV80D/H/HM/M/MR/MS/MT

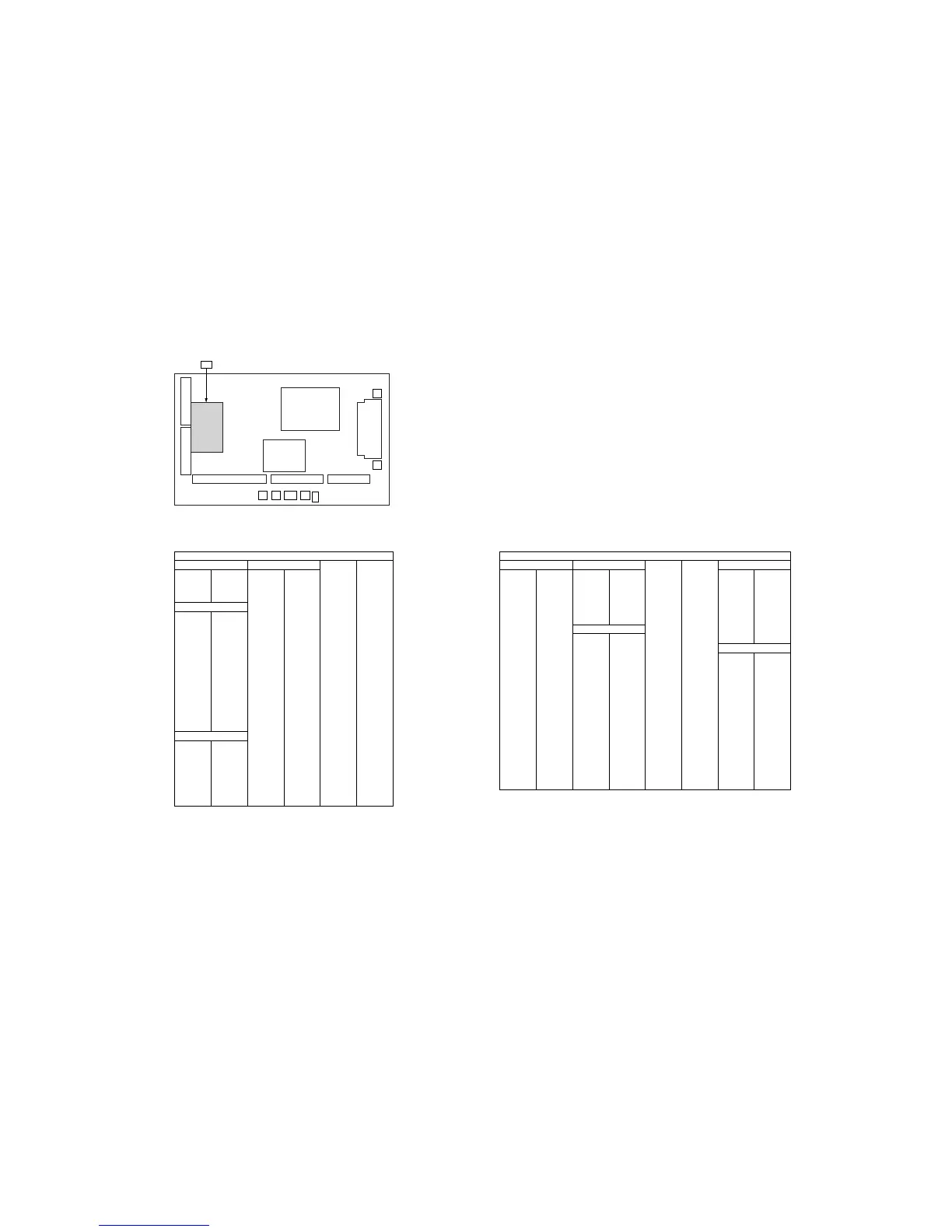

SC-BOARD PARTS LOCATION
TH-50PV80D/H/HM/M/MR/MS/MT
SC-BOARD PARTS LOCATION
Parts Location
SC-BOARD (FOIL SIDE)
IC16784 G-3
IC16786 H-2
IC16788 A-5
IC16791 H-2
Q16401 D-4
Q16402 C-4
Q16403 B-4
Q16404 B-4
Q16421 F-4
Q16422 G-4
Q16441 D-1
Q16442 C-2
Q16451 F-2
Q16601 D-5
Q16641 F-5
Q16642 F-5
Q16643 F-5
Q16644 E-5
Q16645 E-5
Q16661 G-5
Q16805 I-4
Q16806 I-5
IC
TRANSISTOR
TP1 A-3
TP2 A-3
TP4 A-3
TP5 A-3
TP6 I-2
TP7 I-2
TP8 B-1
TP9 B-1
TP10 I-1
TP11 I-1
TP12 H-2
TP13 H-1
TP14 H-1
TP15 H-1
TP16 H-2
TP17 H-2
TP18 H-1
TP19 H-1
TP20 H-2
TP21 H-1
TP22 H-1
TP23 H-2
TP24 I-2
TP25 I-2
TP26 I-1
TP27 I-1
TP28 G-2
TP29 H-6
TP30 I-6
TP31 D-2
TP32 E-5
TP33 C-1
TP34 A-4
TP35 A-6
TP36 H-1
TP37 H-1
TP38 H-1
TP39 H-1
TEST POINT
VOLUME
Parts Location
SC-BOARD (COMPONENT SIDE)
IC16471 B-5
IC16472 A-4
IC16501 E-3
IC16521 E-1
IC16561 C-2
IC16562 C-1
IC16581 H-1
IC16724 B-5
IC16725 B-5
IC16752 G-4
IC16771 B-4
IC16772 B-4
IC16784 C-3
IC16786 B-3
IC16787 A-3
IC16788 I-4
IC16789 I-4
IC16791 B-2
IC
PC16480 A-4
PC16601 H-5
PC16602 H-5
PC16603 H-5
PC16705 B-4
PC16710 B-4
PC16896 B-4
PC16897 B-3
Q16401 F-4
Q16402 G-4
Q16403 H-4
Q16404 H-4
Q16421 D-4
Q16422 C-4
Q16441 F-1
Q16442 G-1
Q16451 D-2
Q16471 A-5
Q16501 E-4
Q16521 E-4
Q16531 F-1
Q16532 F-1
Q16551 E-1
Q16552 E-1
Q16581 H-1
Q16601 F-5
Q16602 G-5
Q16603 G-5
Q16604 H-5
Q16605 H-5
Q16606 G-5
Q16607 G-6
Q16608 H-6
PHOTO COUPLER
TRANSISTOR
TP3 C-2
TP46 B-2
TP82 A-2
TP97 H-5
TPSC1 A-5
TPSOS6 B-2
TPSOS7 A-2
TPVAD A-3
TPVSCN A-3
TPVSET I-5
TPVSUS I-2
TEST POINT
VR16600 B-3
VR16601 G-5
VR16602 B-4
VOLUME
TP41 F-6
TP42 F-6
TP43 F-6
TP44 F-6
TP51 I-5
TP52 H-1
TP53 H-4
TP54 B-6
TP55 B-6
TP56 B-6
TP57 B-6
TP58 B-6
TP59 H-6
TP60 H-6
TP61 H-6
TP62 H-6
TP63 H-6
TP64 B-5
TP65 A-4
TP66 A-4
TP70 H-1
TP73 H-2
TP74 H-2
TP78 I-5
TP79 I-5
TP80 H-5
TP81 H-5
TP90 B-2
TP91 B-2
TP92 F-1
TP93 F-1
TP94 I-3
TP95 I-3
TP96 H-5
VR16600 H-3
VR16601 C-5
VR16602 H-4
Q16621 F-4
Q16622 F-4
Q16623 F-4
Q16641 D-5
Q16642 D-5
Q16643 D-5
Q16644 E-5
Q16645 E-5
Q16661 C-5
Q16662 B-4
Q16663 C-4
Q16664 B-4
Q16665 B-4
Q16762 F-4
Q16781 B-5
Q16791 A-4
Q16794 A-4
Q16805 A-4
Q16806 A-5
Q16814 B-3
Q16815 B-3
Q16816 B-3
Q16817 B-3
Q16871 A-3
Q16872 I-4
Q16873 H-4
Q16874 H-4
Q16875 I-5
Q16876 B-2
Q16879 H-5
Q16881 I-4
Q16882 I-4
SC
