Dansk
5
Monteringsskrue (4)
(sort)
M5 × 18
Monteringsskrue (4)
(sølv)
M5 × 30
Stang (2)
R: TBL5ZA3311
L: TBL5ZA3310
L
R
Fod
TBL5ZX0343
(TX-P42X50E)
TBL5ZX0341
(TX-P50X50E)

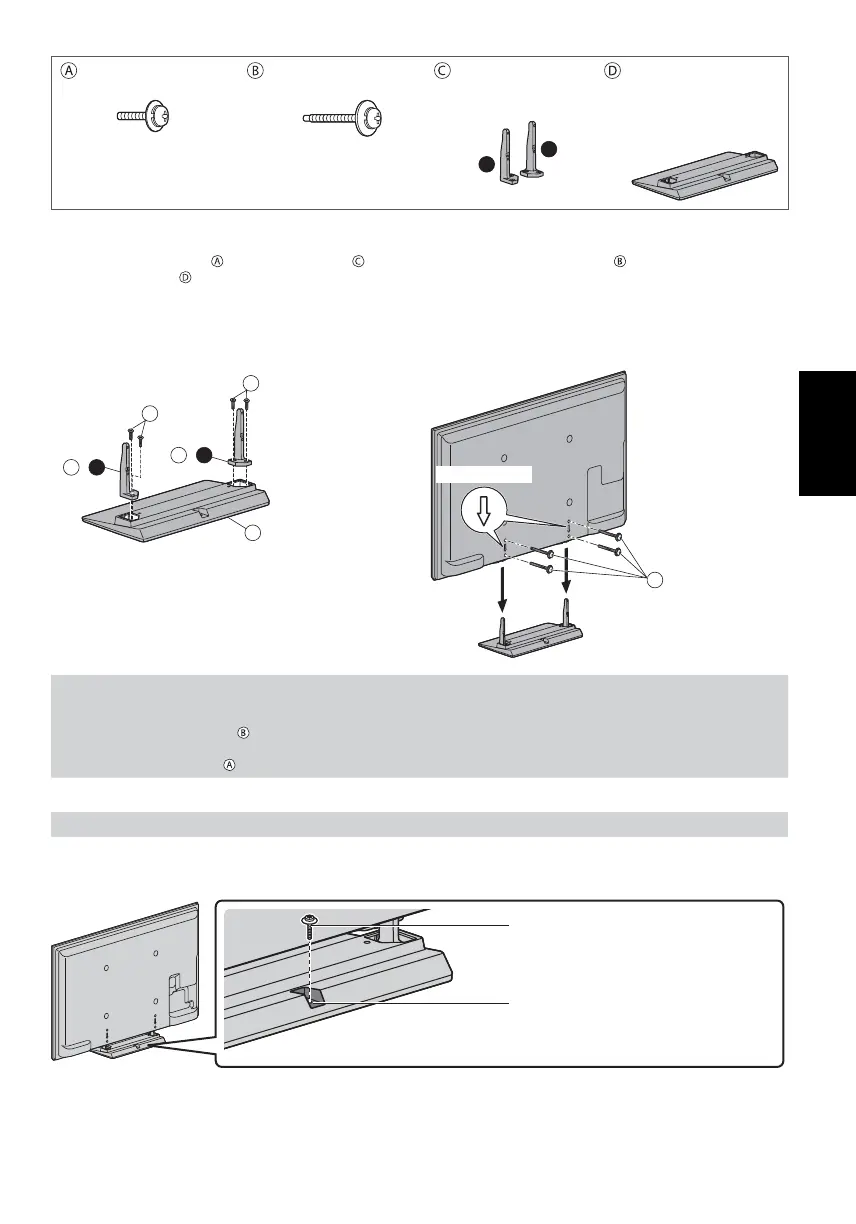

Samling af soklen Fastgøring af fjernsynet
Brug samlingsskruerne og skru standerne fast
og sikkert til foden .
Sørg for, at skruerne er forsvarligt strammet.
Hvis du skruer monteringsskruerne den forkerte vej,
vil gevindene blive ødelagt.
Mærket “L” eller “R” er stemplet på undersiden af
stangen.
Anvend monteringsskruerne
til at fastgøre skærmen
ordentligt.
Stram først de fire monteringsskruer løst, og stram dem
derefter godt for at fastholde korrekt.
Udfør arbejdet på en vandret og plan overflade.
D
C-
A
A
L
C-R
B
Pilemærke
Afmontering af soklen fra fjernsynet
Sørg for at afmontere soklen på følgende måde, når du anvender vægophænget eller pakker fjernsynet ned.
1 Fjern monteringsskruerne
fra fjernsynet.
2 Træk soklen ud af fjernsynet.
3 Fjern samlingsskruerne fra standerne.
Forhindrer fjernsynet i at falde om
Fastgør soklens hoveddel sikkert til installationsoverfladen vha. skruehullet til forhindring af fald samt en skrue
(kommercielt tilgængelig).
Det sted, hvor soklen påtænkes fastgjort, bør være tykt nok og lavet af et hårdt materiale.
Skrue (ikke leveret)
Diameter: 3 mm
Længde: 25 - 30 mm
Skruehul
