67

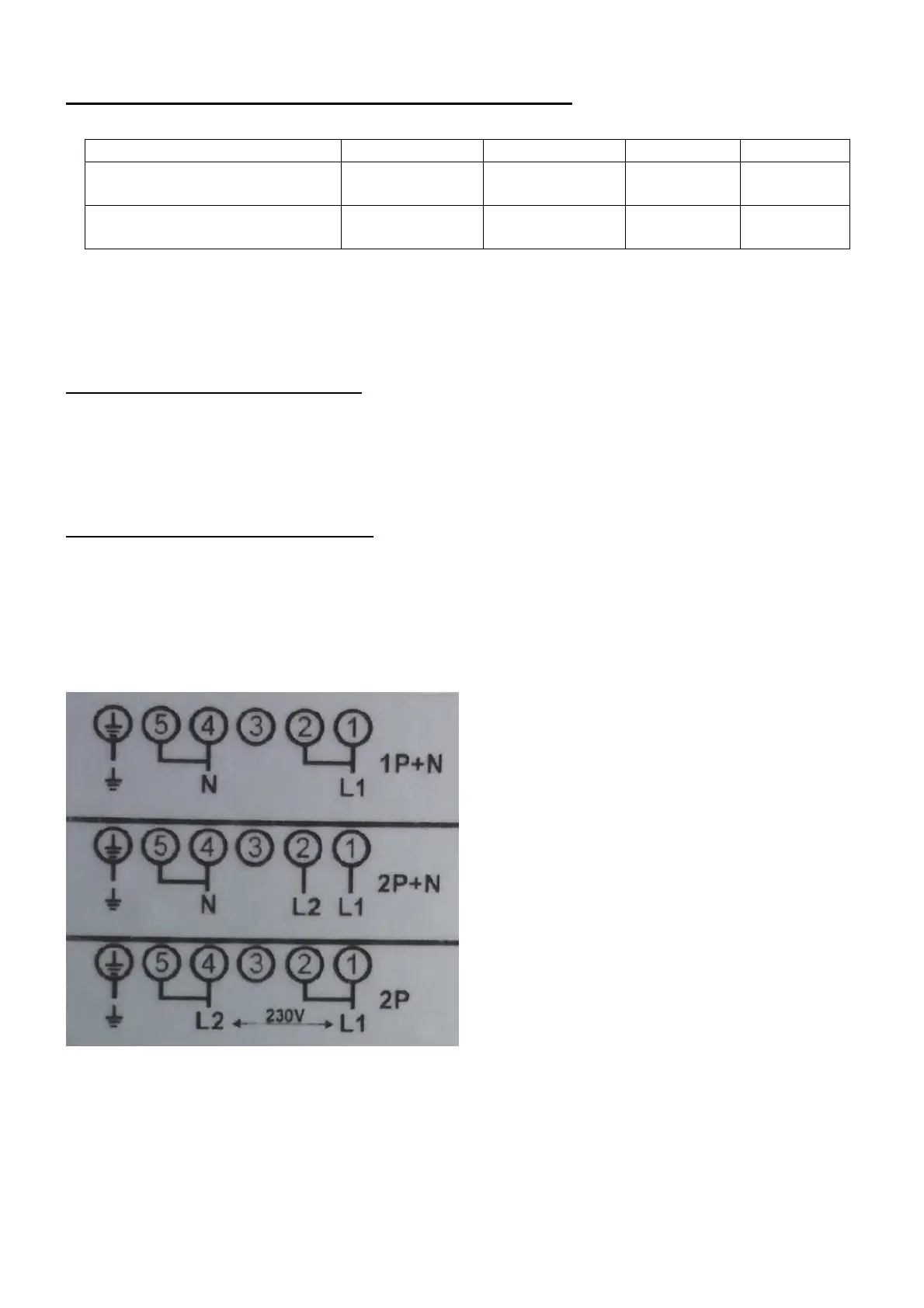

ELEKTROANSCHLUSS FÜR PI3200 UND PI3300 :
( * ) laut EN 60 335-2-6 Norm
Anschluss des Kochfeldes :
Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die
sich im Gehäuse befinden.
Einphasiger Anschluss 230V~1P+N
Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2, dann zwischen
Anschlussklemme 4 und 5.
Befestigen Sie die Erdung an die « Erde » Anschlussklemme (Gelb/Grün), den Nullleiter an
Anschlussklemme 4 oder 5 (Blau und Grau), die Phase L an Anschlussklemme 1 oder 2 (Braun
und Schwarz).
Zweiphasiger Anschluss 400V~2P+N
Bringen Sie eine Polbrücke zwischen Anschlussklemme 4 und 5.
Befestigen Sie die Erdung an die « Erde » Anschlussklemme (Gelb/Grün), den Nullleiter an
Anschlussklemme 4 oder 5 (Blau und Grau), die Phase L1 an Anschlussklemme 1 (Braun) und die
Phase L2 an Anschlussklemme 2 (Schwarz).
Siehe Schaltbild auf Geräteaufkleber
Netz Anschluss Durchmesser Kabel Sicherung
230V~ 50/60Hz 1 Phase + N 3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
400V~ 50/60Hz 2 Phasen + N 4 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
