CONNEXION ELECTRIQUE DES TABLES PI3200 ET PI3300 :
Réseau Raccordement Diamètre câble Câble Calibre de protection
230V~ 50Hz 1 Phase + N 3 x 2.5 mm²
H 05 VV - F
H 05 RR - F
25 A *
400V~ 50Hz 2 Phases + N 4 x 1.5 mm²
H 05 VV - F
H 05 RR - F
16 A *
* calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6
Branchement de la table:
Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les
pontets en laiton situés dans le boitier de connexion
Monophasé 230V~1P+N :
Mettre un pontet entre 1 et 2 puis entre 4 et 5.
Visser la terre au plot “terre”,(Jaune/Vert) le neutre N au plot 4 ou 5 (Bleu et Gris), la phase L sur
le plot 1 ou 2. (Marron et Noir)
Biphasé 400V~2P+N :
Mettre un pontet entre 4 et 5.
Visser la terre au plot “terre”,”,(Jaune/Vert le neutre N au plot 4 ou 5(Bleu et Gris, la phase L1 sur
le plot 1 et la phase L2 sur le plot 2. (Marron et Noir)

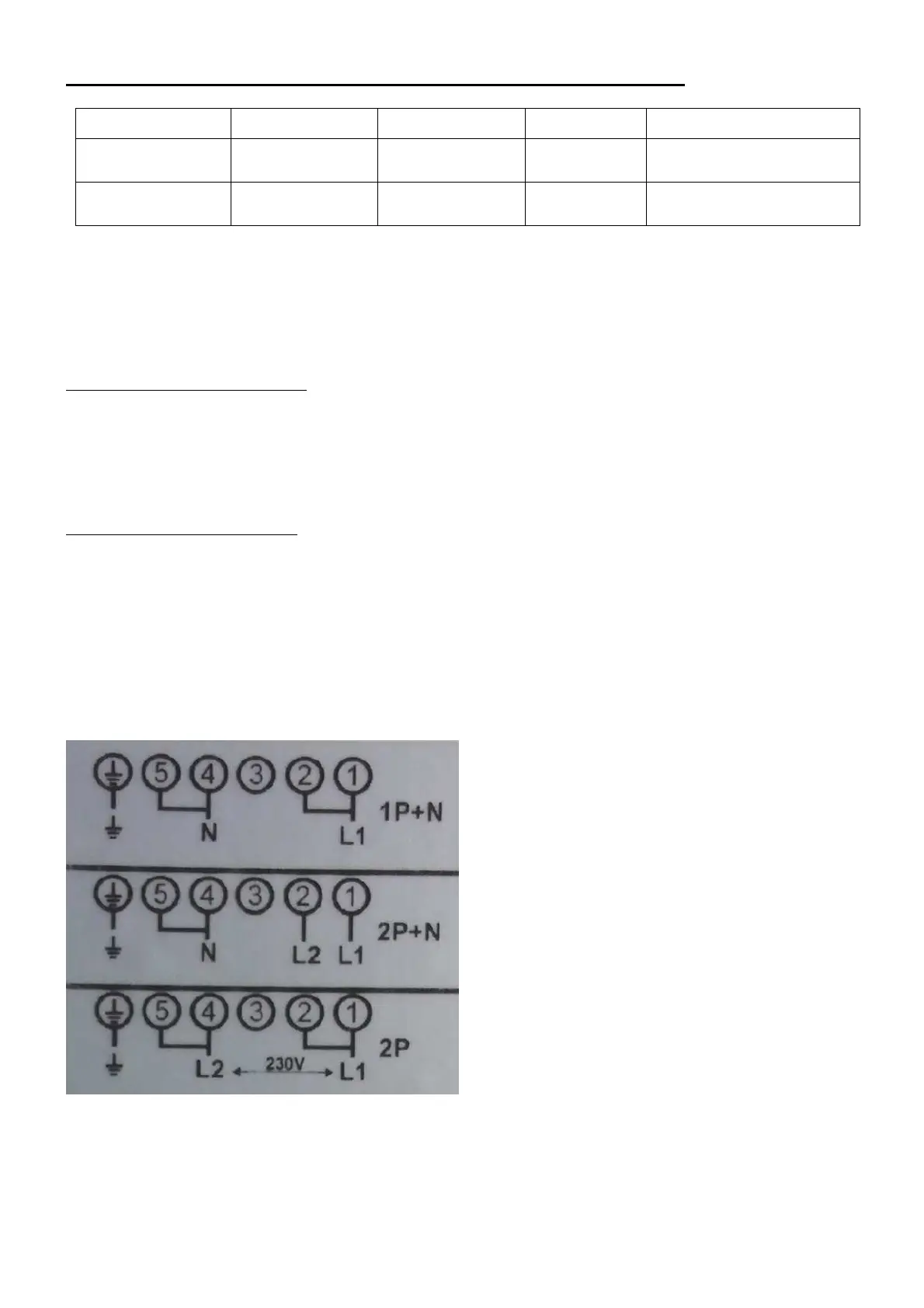

Voir schéma de conexión sur étiquette de l’appareil.
