Parker Hyperchill Plus User Manual

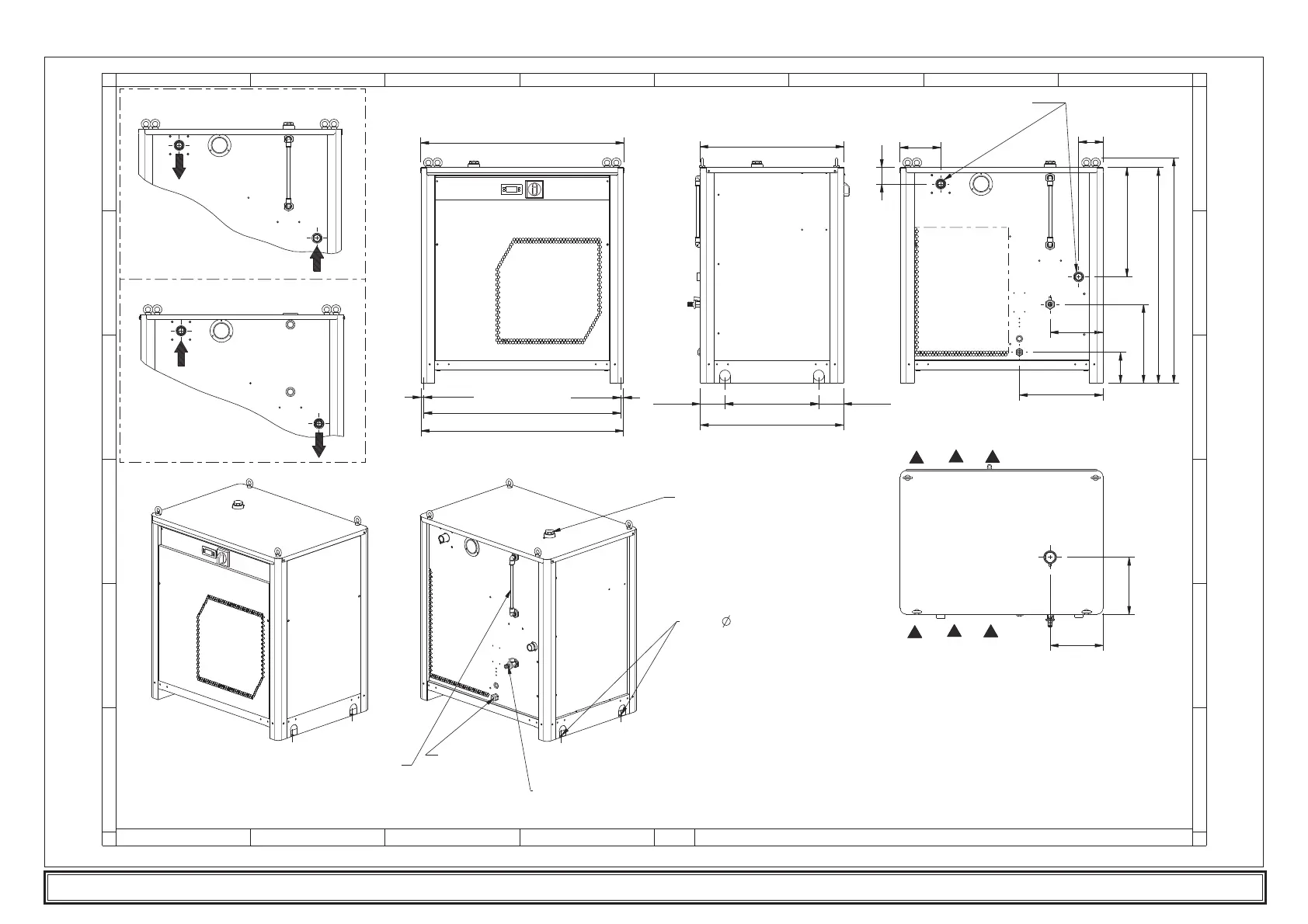

7.4 Dimensional drawings
9
ICEP003-005 (60Hz)
152
61
801
837 MAX
535 MAX
755 MAX
198
213
10 (*)
732 (*)
10 (*)
752
293
196
92 (*) 348 (*) 92 (*)
532
406
92
310
115
1234
12345678
A
B
C
D
E
F
A
B
C
D
E
F
(**)
ONLY FOR WATER VERSION)
(SOLO PER VERSIONE AD ACQUA
GRID
AREA
WATER/OIL CONNECTION 3/4"BSP-F (SEE DETAIL)
ATTACCHI ACQUA/OLIO 3/4"BSP-F (VEDI DETTAGLI)
GRID
AREA
CONDENSER AIR OUTLET
USCITA ARIA CONDENS.
CONDENSER AIR INLET
INGRESSO ARIA CONDENS.
(**) WATER CHARGE FOR
OPEN CIRCUIT VERSION
CARICO ACQUA PER
VERSIONE A CIRCUITO APERTO
(**) BLEED VALVE FOR
CLOSED CIRCUIT VERSION
VALVOLA DI SFIATO
PER VERSIONE A CIRCUITO CHIUSO
(**) WATER LEVEL INDICATOR
FOR OPEN CIRCUIT VERSION
(**) INDICATORE LIVELLO ACQUA
PER VERSIONE A CIRCUITO APERTO
ELECTR.SUPPLY
CABLE INLET
INGRESSO CAVO
ALIM. ELETTR.
(**)
CIRCUIT WATER DISCHARGE
SCARICO ACQUA CIRCUITO
(*) N°4 x 12
BASE FIXING HOLES POSITION
FORI FISSAGGIO BASE
WATER VERSION
VERSIONE AD ACQUA
OUT
IN
OIL VERSION
VERSIONE AD OLIO
IN
OUT
