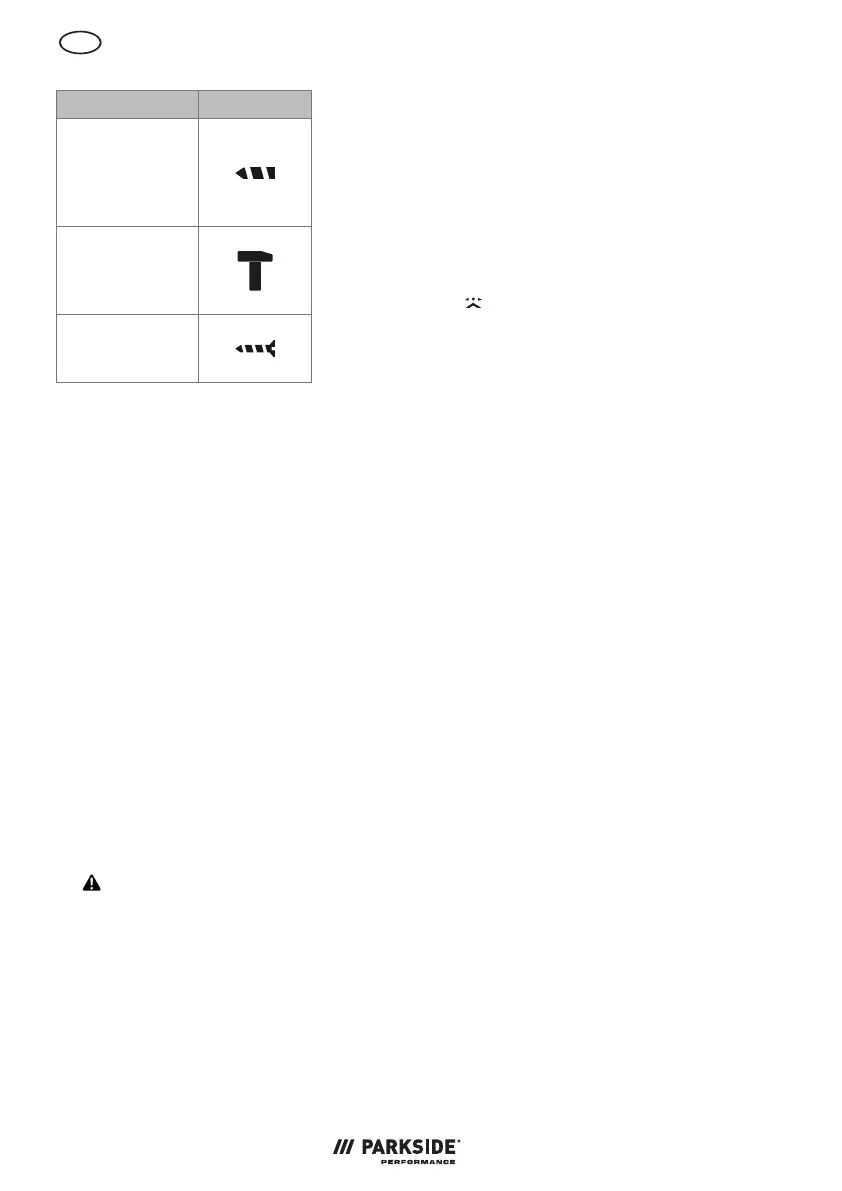

Función Símbolo
Taladrar (mecanis-
mo de percusión
apagado/sin limi-
tación de la velo-
cidad)
Perforar con per-
cusión (mecanis-
mo de percusión
conectado)
Atornillar (meca-
nismo de percu-
sión apagado)
Montaje y desmontaje de
herramientas intercam-
biables
Indicaciones
• Apertura del portabrocas: ≤13mm
• El sentido de rotación está grabado en
el portabrocas de sujeción rápida (2).
Montaje de herramientas inter-
cambiables
1. Abrir el portabrocas: Gire el portabro-
cas de sujeción rápida (2) ⭮ .
2. Introduzca la herramienta intercambia-
ble lo máximo posible en la abertura
del portabrocas. (1).
3. Sujetar la herramienta intercambiable:
⬅GRIP
Desmontaje de herramientas in-
tercambiables
1. Abrir el portabrocas: Gire el portabro-
cas de sujeción rápida (2) ⭮ .
2. ¡PRECAUCIÓN! ¡Peligro de que-
maduras! Las herramientas intercam-
biables, en particular los taladros, pue-
den calentarse mucho. En caso nece-
sario, póngase guantes de protección.
Retire el accesorio.
Utilización del destornillador de
carraca/portapunta del destorni-
llador
1. Coloque la punta deseada (32) en el
destornillador de carraca (27)/porta-
punta del destornillador (28).
2. Solo para destornillador de carraca
(27): Seleccione el sentido de rotación
poniendo la flecha en la marca desea-
da
del mango.
Ajustar la empuñadura
adicional
Indicaciones
• La empuñadura adicional (19) se pue-
de girar 360 ° para llevarla hasta la
posición deseada.
• Direcciones vistas desde atrás.
Montar la empuñadura adicional
(Fig.C)
1. Gire el mango (34) de la empuñadura
adicional (19) ⭯ .
2. Presione el mango (34) en dirección a
la abrazadera (18) y manténgalo en
esta posición. De este modo, amplía la
abrazadera (18).
3. Empuje la abrazadera (18) de la em-
puñadura adicional (19) detrás del
portabrocas de sujeción rápida (2).
Coloque la abrazadera (18) en el alo-
jamiento para la empuñadura adicio-
nal (4).
4. Suelte el mango presionado (34).
5. Apriete el mango (34) de la empuña-
dura adicional (19) ⭮ .
Desmontar la empuñadura adicio-
nal (Fig.C)
1. Gire el mango (34) de la empuñadura
adicional (19) ⭯ .
2. Presione el mango (34) en dirección a
la abrazadera (18) y manténgalo en
esta posición. De este modo, amplía la
abrazadera (18).
