Parkside PWSA 20-Li A1 Operating Instructions

PWSA 20-Li A1

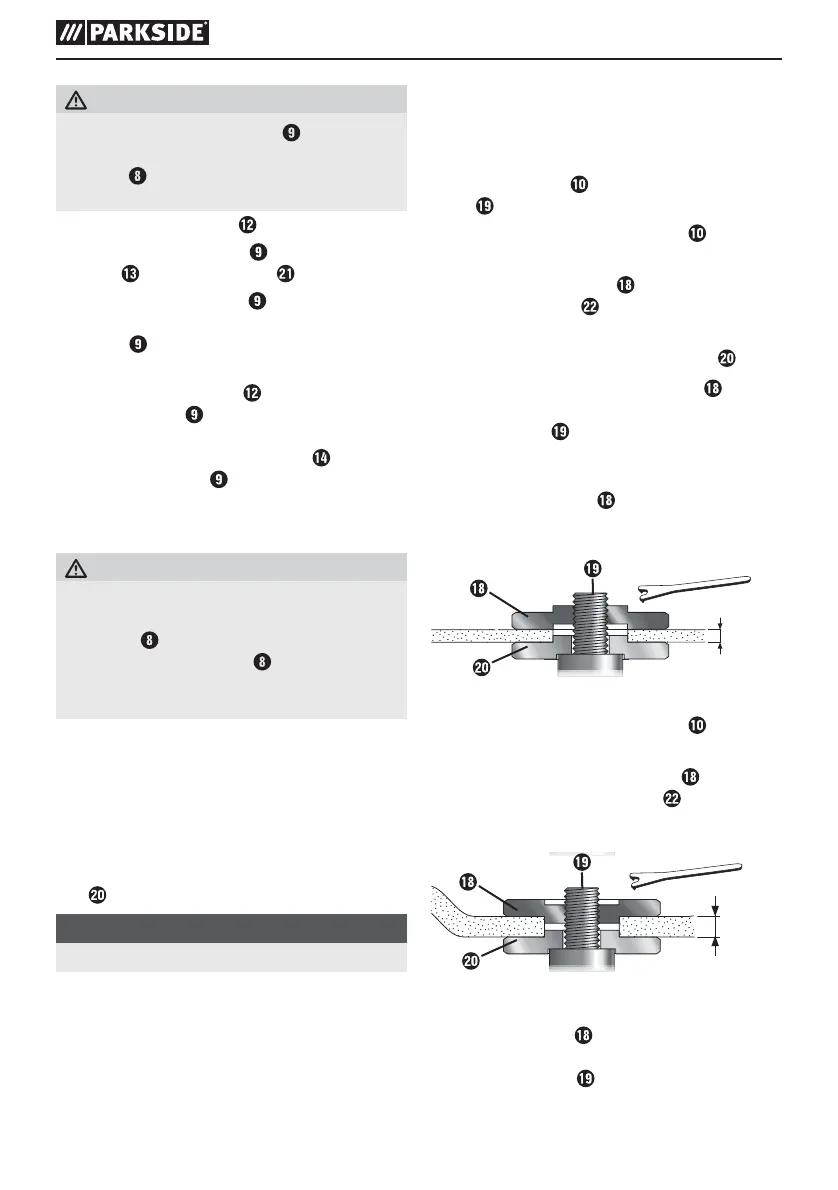

■ 30 │ HR
OPASNOST OD OZLJEDA
► Pazite da se zaštitna kupola
montira
najmanje pod istim kutom kao i dodatna
ručka (vidi sliku B). U protivnom se možete
ozlijediti na brusnu i reznu ploču.
♦ Otvorite steznu polugu
.
♦ Umetnite zaštitnu kupolu s klinom za kod-
iranje u utor za kodiranje .
♦ Okrenite zaštitnu kupolu u potreban položaj
(radni položaj). Zatvorena strana zaštitne
kupole mora uvijek biti okrenuta prema
korisniku.
♦ Zatvorite steznu polugu
za blokiranje
zaštitne kupole . Ako je potrebno, sila stezan-
ja zatvarača može se prilagoditi otpuštanjem ili
zatezanjem vijka za podešavanje . Provjerite
da zaštitna kupola čvrsto nasjeda na grlo
osovine.
Montiranje dodatne ručke
OPREZ!
► Iz sigurnosnih razloga ovaj uređaj smijete
koristiti isključivo s montiranom dodatnom
ručkom
. U protivnom može doći do
ozljeda. Dodatna ručka može se, ovisno
o načinu rada, montirati lijevo, desno ili gore
na kućištu uređaja.
Montiranje / zamjena brusne/rezne
ploče
Prilikom zamjene rezne/brusne ploče uvijek nosite
zaštitne rukavice.
Pazite na dimenzije brusnih i reznih ploča. Promjer
rupe mora bez hoda pristajati na prihvatnu prirub-
nicu
. Ne koristite reduktore ili adaptere.
NAPOMENA
► Obavezno koristite isključivo čiste ploče.
■ Koristite samo alat za brušenje čiji je dopušteni
broj okretaja barem jednak broju okretaja
uređaja u praznom hodu.
■ OPASNOST OD OZLJEDA! Pritisnite tipku za
blokadu osovine
samo kada prihvatna osovi-
na
miruje.
♦ Pritisnite tipku za blokadu osovine
za
blokiranje prijenosnika.
♦ Otpustite steznu maticu
pomoću montažnog
ključa s dvije rupe (vidi sliku D).
♦ Stavite brusnu ili reznu ploču sa stranom s otiskom
prema uređaju, na prihvatnu prirubnicu
.
♦ Nakon toga postavite steznu maticu
s pov-
išenom stranom prema gore, ponovno na prih-
vatnu osovinu .
Za tanke brusne ploče (vidi sliku 1):
♦ Obod stezne matice
pokazuje prema gore
tako da je tanka brusna ploča sigurno pričvršće-
na.
12
≤ 3,2 mm
Slika 1
♦ Pritisnite tipku za blokadu osovine
za
blokiranje prijenosnika.
♦ Ponovno zategnite steznu maticu
pomoću
montažnog ključa s dvije rupe .
Za debele brusne ploče (vidi sliku 2):
> 3,2 mm
Slika 2
Obod stezne matice
pokazuje prema dolje,
tako da se brušenje kotača sigurno može postaviti
na prihvatnu osovinu .

Parkside PWSA 20-Li A1 Specifications

General

Battery Voltage	20 V
Disc Diameter	115 mm
Spindle lock	Yes
Battery Type	Li-Ion
Spindle Thread	M14
No-load Speed	10000 rpm
