Parkside PWSA 20-Li B3 User Manual

PWSA 20-Li B3
RS
│
49 ■
OPASNOST OD POVREDA
► Ugaonu brusilicu koristite uvek samo sa štitni-
kom
. Štitnik mora bezbedno da se montira
na ugaonu brusilicu. Štitnik podesite tako da
se postigne najveći mogući stepen bezbedno-
sti, tj. tako da najmanji mogući deo brusnog
tela bude otkriven prema rukovaocu. Štitnik
treba da štiti rukovaoca od odlomaka i
slučajnog kontakta sa brusnim telom.
OPASNOST OD POVREDA
► Vodite računa da štitnik
bude montiran
barem pod istim uglom kao i dodatna ručka
(vidi sliku B). U suprotnom, možete da se
povredite pri kontaktu sa pločom za grubu
obradu tj. reznom pločom.
♦ Okrenite štitnik
u neophodan položaj (radni
položaj). Vodite računa da štitnik bude po-
stavljen tako da fiksiranje štitnika
leži preko
jednog od 5 udubljenja na štitniku (vidi
sliku E, preklopna strana).
♦ Vodite računa da fiksiranje štitnika
čvrsto
naseda u odgovarajućem udubljenju .
Montaža dodatne ručke
OPREZ!
► Iz bezbednosnih razloga, ovaj uređaj smete
da koristite samo kada je montirana dodatna
ručka
. U suprotnom, povrede mogu da
budu posledica. Dodatna ručka može, u
zavisnosti od načina rada, da se uvrne levo,
desno ili gore na glavi uređaja.
Montaža/zamena ploče za grubu
obradu/rezne ploče
Kod zamene rezne ploče/ploče za grubu obra-
du uvek nosite zaštitne rukavice.
Obratite pažnju na dimenzije ploče za grubu obra-
du i rezne ploče. Prečnik rupe mora bez zazora da
odgovara prihvatnoj prirubnici
. Ne koristite ni
reduktore ni adaptere.
NAPOMENA
► Obavezno koristite samo čiste ploče.
■ Koristite samo one brusne alate čiji je dozvoljeni
broj obrtaja barem toliko visok kao broj obrtaja
u praznom hodu uređaja.
■ OPASNOST OD POVREDA! Aktivirajte taster
za blokadu vretena
samo kada prihvatno
vreteno stoji u mestu
.
♦ Pritisnite taster za blokadu vretena , da biste
blokirali prenosnik.
♦ Odvijte steznu navrtku
pomoću kombinova-
nog ključa za montažu (vidi sliku D).
♦ Postavite ploču za grubu obradu ili reznu ploču
na prihvatnu prirubnicu, sa ispisanom stranom
ka uređaju
.
♦ Nakon toga postavite ponovo steznu navrtku
na prihvatno vreteno , sa izdignutom stranom
prema gore.

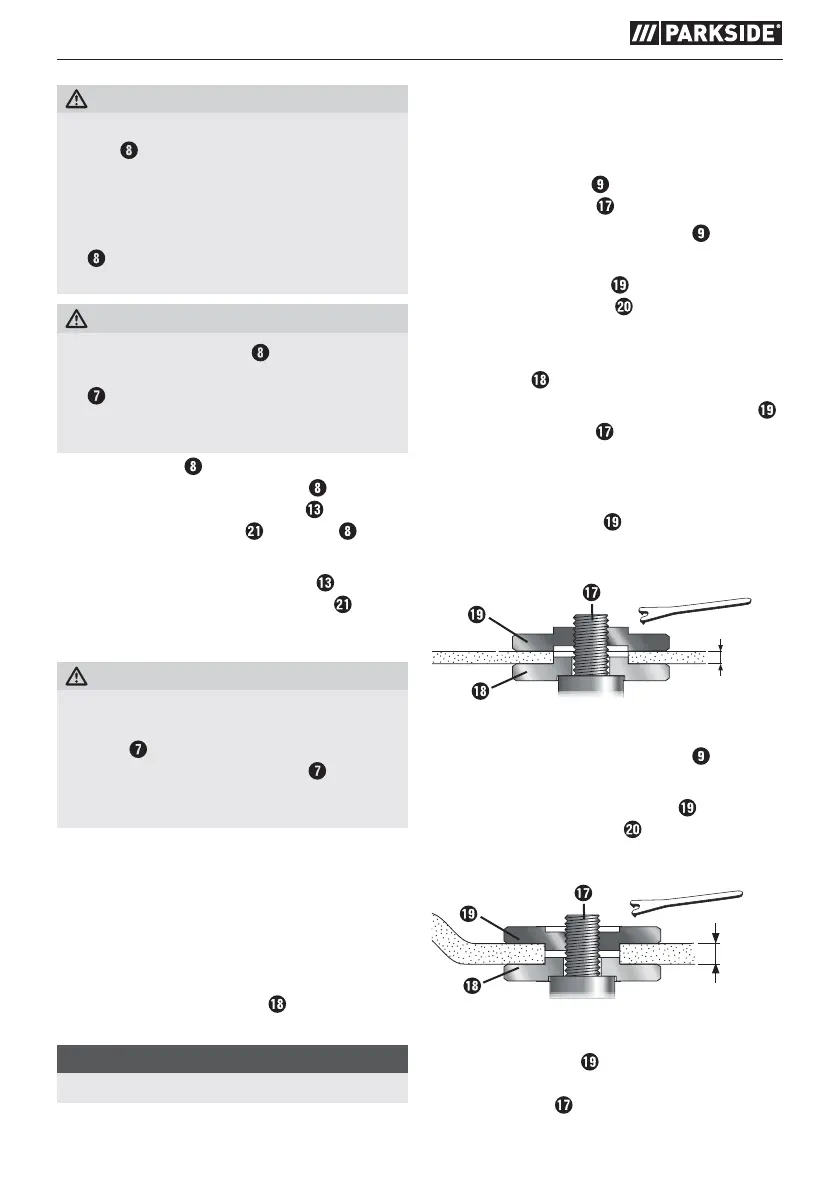

Kod tankih brusnih ploča (vidi sliku 1):
♦ Venac stezne navrtke je okrenut nagore, da
bi tanka brusna ploča mogla bezbedno da se
stegne.
12
≤ 3,2 mm
Slika 1
♦ Pritisnite taster za blokadu vretena
, da biste
blokirali prenosnik.
♦ Ponovo zategnite steznu navrtku
kombinova-
nim ključem za montažu .
Kod debelih brusnih ploča (vidi sliku 2):
> 3,2 mm
Slika 2
Venac stezne navrtke
je okrenut nadole, da bi
stezna navrtka mogla bezbedno da se postavi na
prihvatno vreteno .

Parkside PWSA 20-Li B3 Specifications

General

Battery Voltage	20 V
Disc Diameter	125 mm
Spindle lock	Yes
Battery Type	Lithium-Ion
Spindle Thread	M14
No-load Speed	10000 rpm
