PWSA 20-Li F4
DE
│
AT
│
CH
│

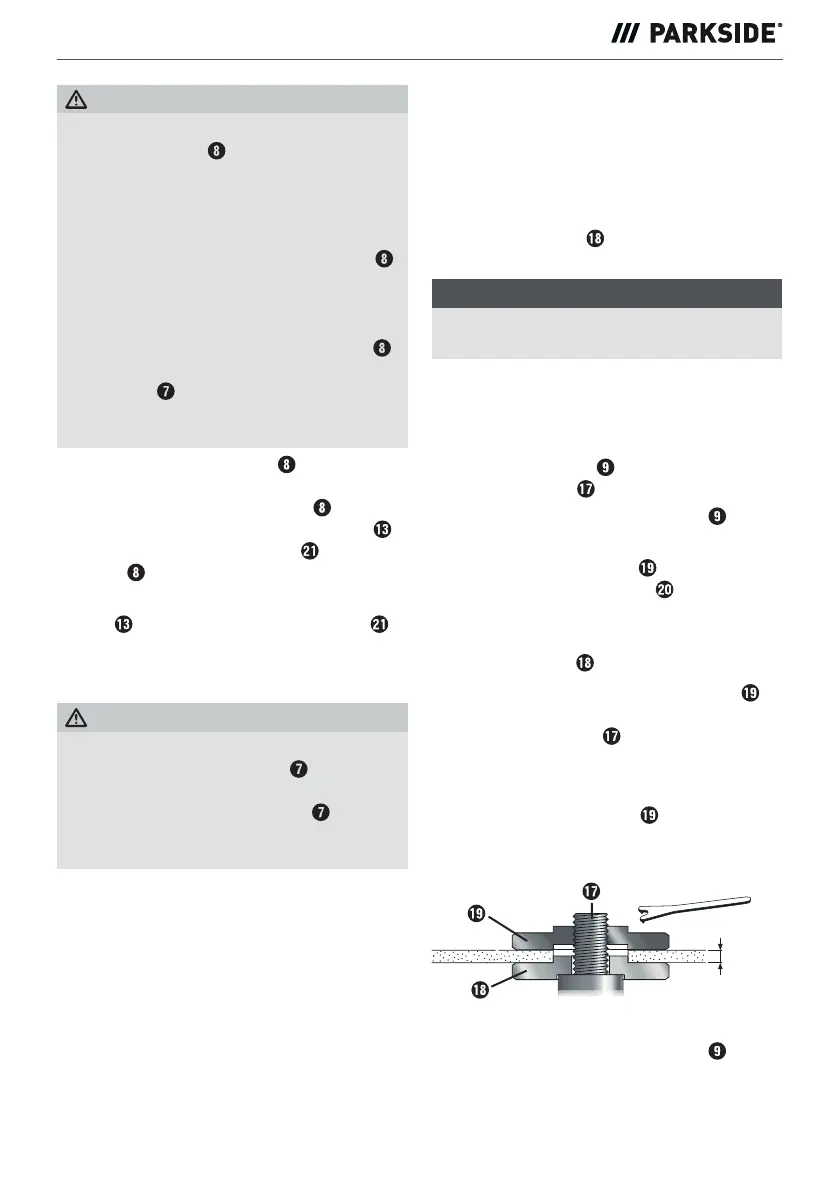

87 ■
VERLETZUNGSGEFAHR!
► Verwenden Sie den Winkelschleifer immer mit
der Schutzhaube . Die Schutzhaube muss
sicher am Winkelschleifer angebracht wer-
den. Stellen Sie diese so ein, dass ein Höchst-
maß an Sicherheit erreicht wird, d.h. der
kleinstmögliche Teil des Schleifkörpers zeigt
offen zur Bedienperson. Die Schutzhaube
soll die Bedienperson vor Bruchstücken und
zufälligem Kontakt mit dem Schleifkörper
schützen.
► Achten Sie darauf, dass die Schutzhaube
mindestens im gleichen Winkel wie der Zusatz-
Handgriff montiert wird (siehe Abb. B).
Andernfalls können Sie sich an der Schrupp-
bzw. Trennscheibe verletzen.
♦ Drehen Sie die Schutzhaube in die erforder-
liche Stellung (Arbeitsposition). Achten Sie da-
bei darauf, dass die Schutzhaube so plat-
ziert wird, dass die Schutzhaubenfixierung
über einer der 5 Auswölbungen der Schutz-
haube liegt (s. Abb. E Ausklappseite).
♦ Achten Sie darauf, dass die Schutzhaubenfixie-
rung fest in der jeweiligen Auswölbung
sitzt.
Zusatz-Handgriff montieren
VORSICHT!
► Aus Sicherheitsgründen darf dieses Gerät
nur mit dem Zusatz-Handgriff verwendet
werden. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff kann je
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.
Schrupp- /Trennscheibe
montieren/wechseln
Tragen Sie beim Wechseln von Trenn-/
Schruppscheiben immer Schutzhandschuhe.
Die Abmessungen der Schrupp- oder Trennscheiben
beachten. Der Lochdurchmesser muss ohne Spiel
zum Aufnahmeflansch
passen. Keine Reduzier-
stücke oder Adapter verwenden.
HINWEIS
►
Verwenden Sie unbedingt nur schmutzfreie
Scheiben.
■ Verwenden Sie nur Schleifwerkzeuge, deren
zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.
■ VERLETZUNGSGEFAHR! Betätigen Sie die
Spindel-Arretiertaste nur bei stillstehender
Aufnahmespindel .
♦ Drücken Sie die Spindel-Arretiertaste zum
Blockieren des Getriebes.
♦ Lösen Sie die Spannmutter mit Hilfe des
Zweiloch-Montage-Schlüssels (siehe Abb. D).
♦ Setzen Sie die Schrupp- oder Trennscheibe, mit
der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch .
♦ Setzen Sie anschließend die Spannmutter ,
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel .
Bei dünnen Schleifscheiben
(siehe Abbildung1)
♦ Der Bund der Spannmutter
zeigt nach oben,
damit eine dünne Schleifscheibe sicher ge-
spannt werden kann.
12
≤ 3,2 mm
Abb. 1
♦ Drücken Sie die Spindel-Arretiertaste zum
Blockieren des Getriebes.

Parkside PWSA 20-Li F4 Specifications

General

Battery Voltage	20 V
Disc Diameter	125 mm
Spindle Lock	Yes
Battery Type	Li-Ion
Spindle Thread	M14
