PARKZONE F4F Wildcat - Mesure du Débattement des Surfaces de Contrôle

11
FR

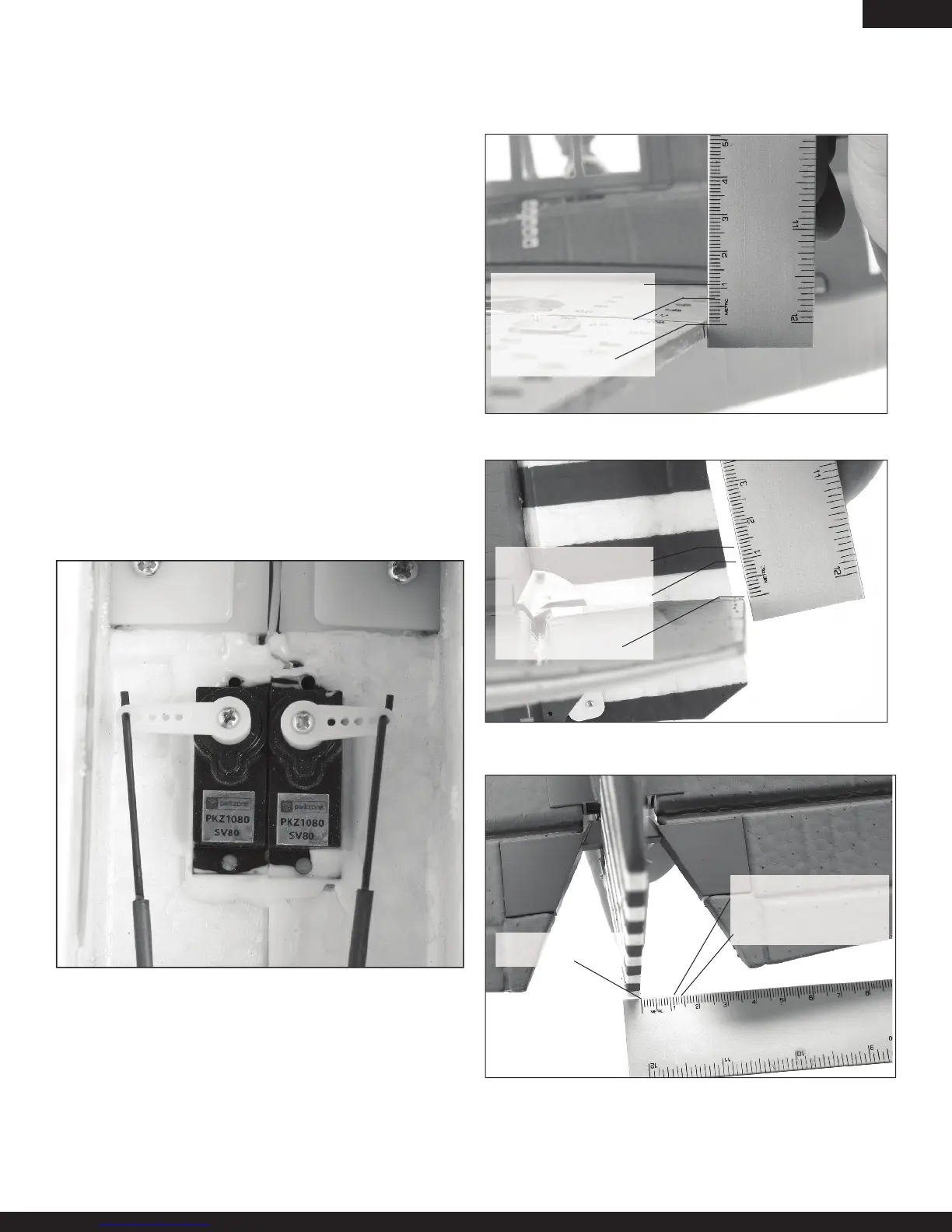

Mesure du débattement des surfaces de contrôle
Informations sur le débattement des surfaces
de contrôle
Remarque : les mesures sont effectuées au point le plus large de
chaque surface de contrôle, à partir de la position neutre.
Remarque : ces réglages présentent une tolérance de plus ou
moins 1 mm.
Réglage usine du débattement des surfaces
de contrôle
Les réglages usine effectués pour l’émetteur DX5e sont des
doubles débattements définis à 100 % (fort) et 70 % (faible). Ils
ne peuvent pas être modifiés sur le DX5e. Toutes les surfaces de
contrôle sont définies pour un réglage des débattements (ATV)
de 100 %.
Les réglages usine correspondent à un débattement modéré des
surfaces de contrôle. Les biellettes mécaniques sont installées
dans les orifices les plus à l’extérieur des bras de servo. Les
clavettes sont installées dans les orifices les plus à l’extérieur des
guignols de commande (à distance de la surface de contrôle).
Neutre : 0 mm
Débattement faible : 8 mm
Débattement fort : 11 mm
Aileron
Neutre : 0 mm
Débattement faible : 9 mm
Débattement fort : 13 mm
Gouverne de profondeur
Gouverne de direction
Neutre : 0 mm
Débattement fort : 14 mm
Débattement faible : 11 mm
Réglage usine des gouvernes de direction et de profondeur
Bras de servo et biellettes mécaniques
