Parsun F15BM - Lower Unit; Water Pump Assembly; Explosive Drawing

LOWER UNIT
WATER PUMP ASSEMBLY

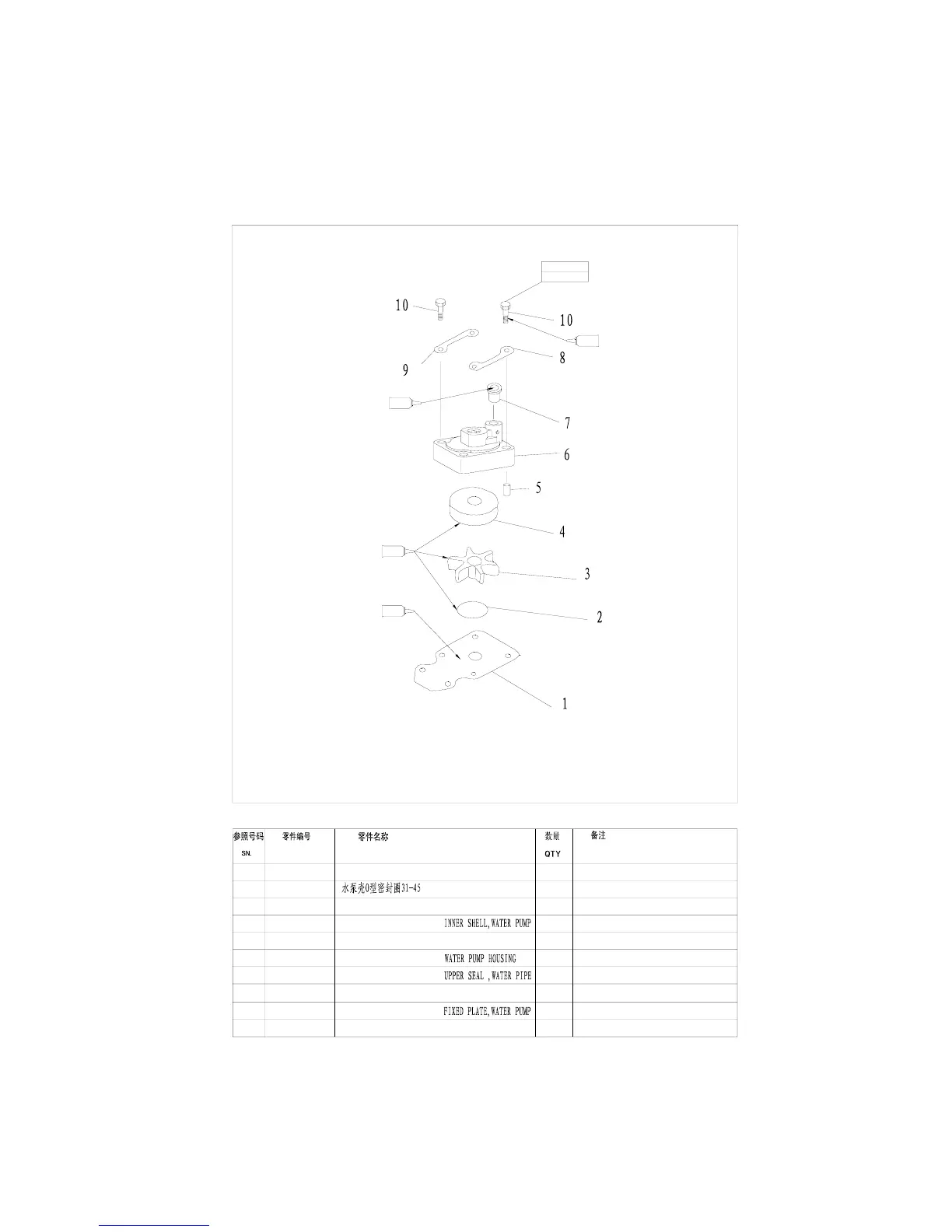

Explosive drawing
1
2
3
4
5
6
7
8
9
10
G
G
DESCRIPTION
PART NO.
REMARKS
F15-06060002
F15-00000013
F15-06060001
F15-06060004
F15-06000014
F15-06050000
F15-06000007
六角螺栓 M8X45
泵壳固定板
泵壳水管密封圈
水泵壳体
定位销φ4X12
水泵内壳
水泵叶轮组件
外挡板
OUTER PLATE
O-RING 31-45
IMPELLER
PIN,DOWEL φ4X12
SEAL
BOLT,HEXAGON M8X45
4
2
1
1
2
1
1
1
1
GB/T5783-M8x45
JASO F404-96
M8x45 mm
18 Nm
L
1277
G
F15-02000004
水管密封圈上
1
87
