1. INTRODUCTION
Les amplificateurs AX6120 et AX6240 sont équipés d’une CPU interne
capable de gérer des sélections, des fonctions Chime/VOX et des postes
microphoniques.

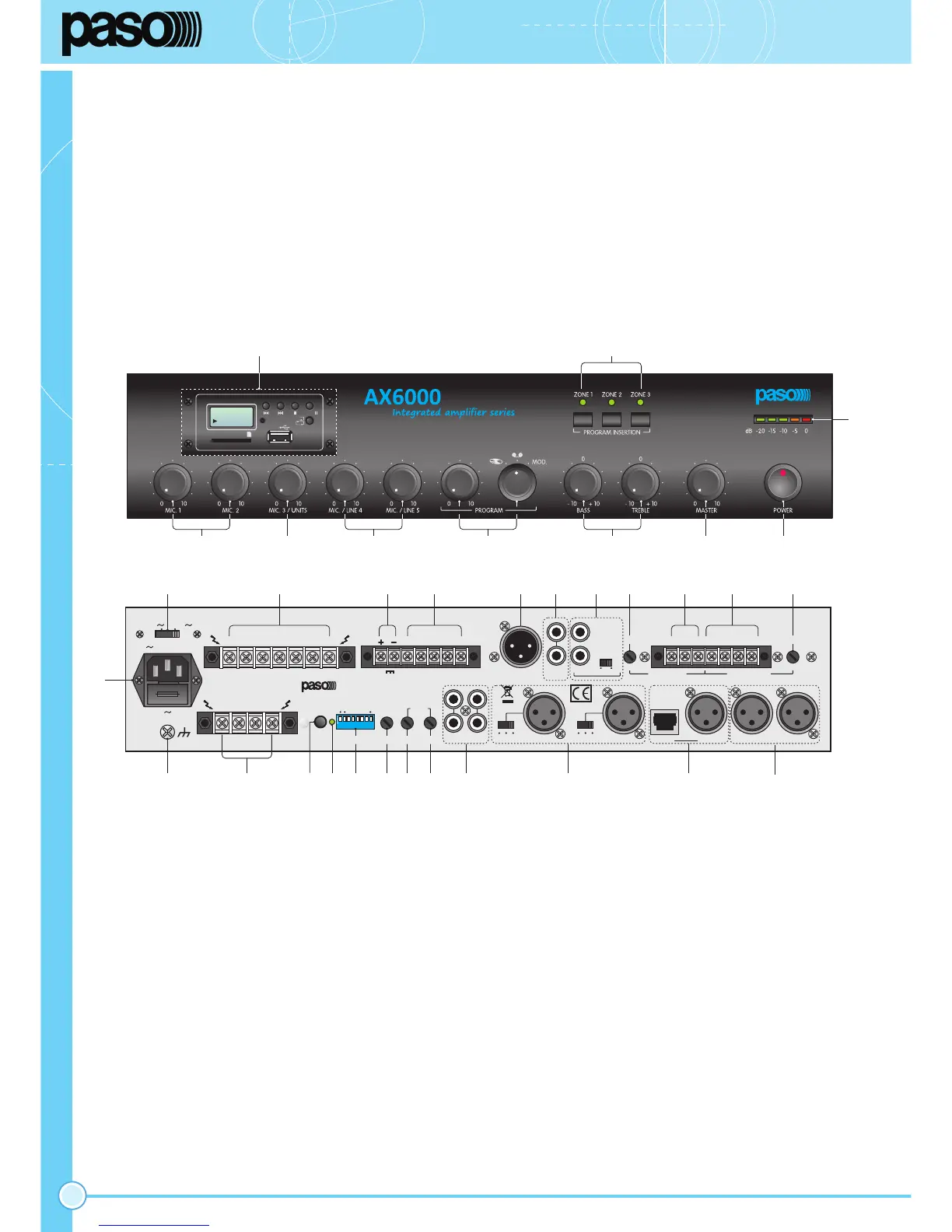

1.1 Panneau frontal
1. Contrôles de niveau des entrées micro.
2. Contrôle de niveau entrée microphonique/unité.
3. Contrôles de niveau entrées microphoniques/ligne.
4. Contrôle de niveau et sélection des entrées auxiliaires.
5. Contrôles tonalités.
6. Contrôle volume général.
7. Interrupteur de secteur.
8. Indicateur de niveau de sortie.
9. Touches d’insertion de la musique.
10. Lecteur SD CARD/USB (option).
1. EINLEITUNG
Die Verstärker AX6120 und AX6240 sind mit einer eingebauten CPU
ausgerüstet, die die Auswahl, das Tonsignal und die Sprechstellen steuern
kann.
1.1 Frontpaneel
1. Stufenkontrolle der Mikrofoneingänge.
2. Stufensteuerung des Mikrofoneingangs/Einheit.
3. Stufensteuerungen der Mikrofoneingänge/Leitung.
4. Stufenkontrolle und Auswahl der Hilfseingänge.
5. Klangkontrolle.
6. Kontrolle der allgemeinen Lautstärke.
7. Netzschalter.
8. Anzeige der Ausgangsstufe.
9. Musikschalttasten.
10. SD CARD/USB – Leser (optional).
132 6 7
8
910
SD CARD & USB PLAYER
PREV NEXT STOP PLAY
IR
SD/MMC CARD
USB
REPEAT
PAUSE
0000
4 5
115V 230V
V 50/60Hz - 360VA
FUSE T2,5A
L
100V70V50V8W0V0V0V
V IN
Z3
Z2Z1
SET
CHIME
SETTINGS
MIC.1 TEL./EM.
TAPE
CD MIC./LINE 5 MIC./LINE 4
MIC.3UNITS
MIC.2 MIC.1
L
R
24V
12A
BAL. LINE OUT TAPE OUT
PWR IN
PRE OUT
PH.
MIC. LINE
PH.
MIC. LINE
ON OFF
HOT COM GND GND MON HOT COMLEV.
1W - 8W 1V - 600W
LINK
LEV.
TEL. / EMERG. MUSIC ON HOLD
L
R
AMPLIFIER AX6120
POWER RATING 120 W
CAUTION: DO NOT OBSTRUCT
THE OPENING. REPLACE FUSE
WITH SAME TYPE AND VALUE
D LEV. A.P.T.ADDRESS
IN
ON
1234 567 8
+24V OVR GND PR +12V
34
33
32
31
26
27
25
24
22
21
28
29
30
13 1615 14 17 18
19
2012
11
23
1.2 Panneau postérieur
11. Fiche de secteur à fusible incorporé.
12. Connexion châssis.
13. Bornier de sélection des zones.
14. Bouton réglages.
15. DEL confirmation saisie réglages.
16. Micro-interrupteurs réglages.
17. Réglage du niveau du signal de préavis.
18. Réglage seuil d’activation priorité entrée MIC.1.
19. Réglage seuil d’activation priorité entrée TEL./EMERG.
20. Entrées auxiliaires.
21. Entrées MIC/LINE 4-5 et sélecteurs correspondants de modes de
fonctionnement.
22. Entrée MIC3/Unité Série PMB.
23. Entrées micro.
24. Réglage niveau de sortie MUSIC ON HOLD.
25. Sorties de ligne et de puissance MUSIC ON HOLD.
26. Entrée urgence par standard téléphonique.
27. Réglage niveau entrée téléphonique.
28. Prise pour égaliseur externe.
29. Sortie pour enregistreur.
30. Sortie de ligne équilibrée.
31. Connexions priorité et override.
32. Bornier pour alimentation externe en c.c.
33. Bornier pour sorties haut-parleurs.
34. Sélecteur de tension de secteur.
1.2 Rückpaneel
11. Netzstecker mit integrierter Sicherung.
12. Anschluss Rahmen.
13. Klemmenbrett Zonenauswahl.
14. Taste Einstellungen.
15. Led – Bestätigung der Akquirierung der Einstellungen.
16. Dip-Schalter Einstellungen.
17. Einstellung der Signalstufe der Vorankündigung.
18. Einstellung des Schwellenwerts des Vorrangs des Eingangs MIC.1.
19. Einstellung des Schwellenwerts des Vorrangs des Eingangs TEL./EMERG.
20. Hilfseingänge.
21. Eingänge MIC/LINE 4-5 und entsprechende Wählschalter für den
Betriebsmodus.
22. Eingang MIC.3/Einheit Serie PMB.
23. Mikrofoneingänge.
24. Einstellung der Ausgangsstufe MUSIC ON HOLD.
25. Leitungs- und Leistungsausgang MUSIC ON HOLD.
26. Eingang für Notmeldung von der Telefonzentrale.
27. Stufenregelung Telefoneingang.
28. Buchse für externen Equalizer.
29. Ausgang für Aufnahmegerät.
30. Symmetrischer Leitungsausgang.
31. Anschlüsse Vorrang und Erzwingen.
32. Klemmenbrett für die ext. Gleichstromversorgung.
33. Klemmenbrett der Lautsprecherausgänge.
34. Wählschalter für Netzspannung.
