1. INLEIDING
De versterkers AX6120 en AX6240 zijn met een centrale verwerkingseenheid
(CVE) uitgerust, waarmee selecties, Chime/VOX functies en microfoonposten
bestuurd kunnen worden.

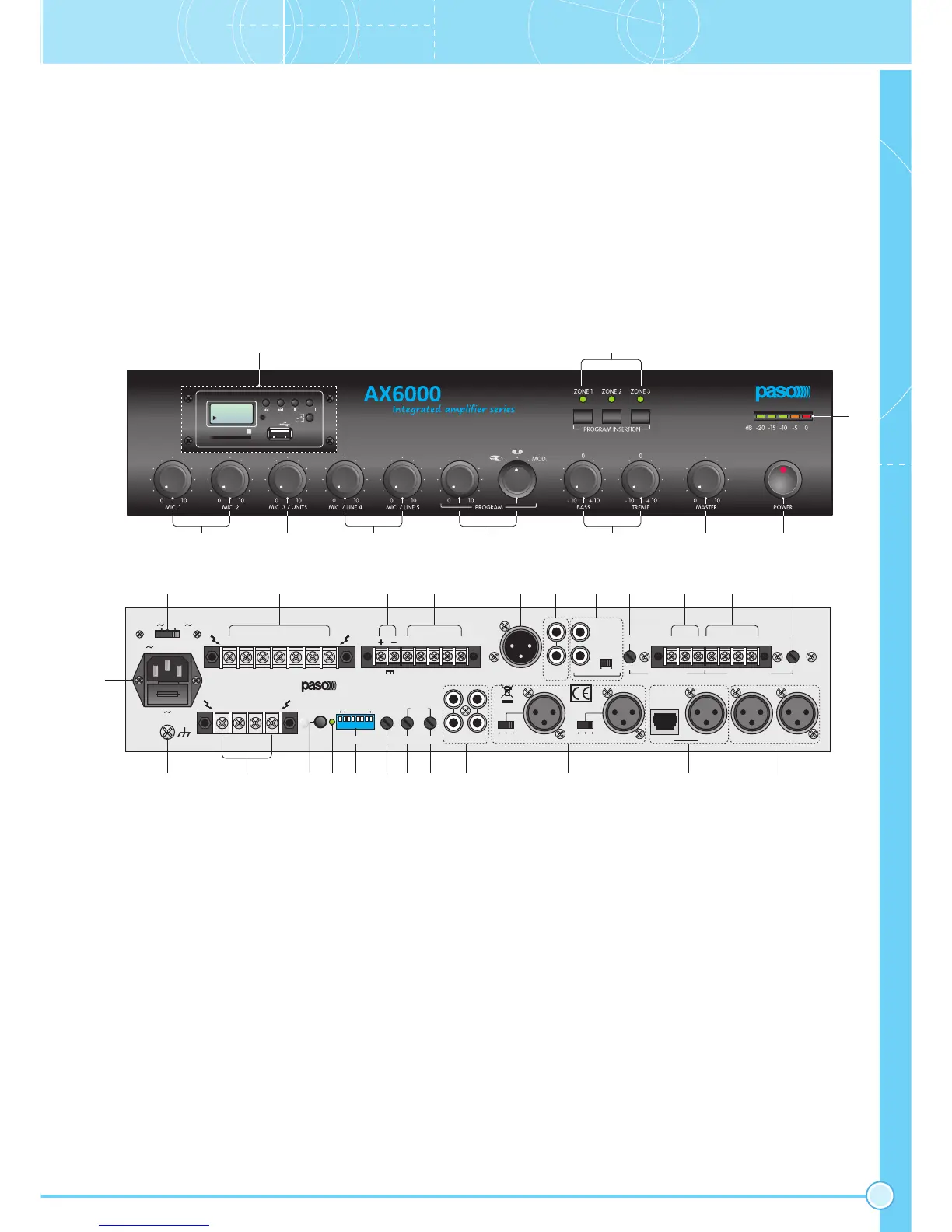

1.1 Frontpaneel
1. Niveauregeling microfooningangen.
2. Niveauregeling van microfoon-/unit-ingang.
3. Niveauregeling van microfoon-/lijningangen.
4. Niveauregelaar en keuze hulpingangen.
5. Toonregelaars.
6. Algemene volumeregelaar.
7. Netschakelaar.
8. Display uitgangsniveau.
9. Toetsen inschakeling muziek.
10. SD CARD/USB speler (optioneel).
1. INTRODUCCIÓN
Los amplificadores AX6120 y AX6240 tienen una CPU interna capaz
de gestionar selecciones, funciones Chime/VOX y puestos microfónicos.
1.1 Panel frontal
1. Controles de nivel de las entradas microfónicas.
2. Mando de nivel de entrada microfónica/unidad.
3. Mandos de nivel de entradas microfónicas/línea.
4. Mando de nivel y selección entrada auxiliares.
5. Mandos de tono.
6. Mando de volumen general.
7. Interruptor de red.
8. Visualizador del nivel de salida.
9. Teclas activación música.
10. Lector de tarjetas SD CARD/USB (opcional).
132 6 7
8
910
SD CARD & USB PLAYER
PREV NEXT STOP PLAY
IR
SD/MMC CARD
USB
REPEAT
PAUSE
0000
4 5
115V 230V
V 50/60Hz - 360VA
FUSE T2,5A
L
100V70V50V8W0V0V0V
V IN
Z3
Z2Z1
SET
CHIME
SETTINGS
MIC.1 TEL./EM.
TAPE
CD MIC./LINE 5 MIC./LINE 4
MIC.3UNITS
MIC.2 MIC.1
L
R
24V
12A
BAL. LINE OUT TAPE OUT
PWR IN
PRE OUT
PH.
MIC. LINE
PH.
MIC. LINE
ON OFF
HOT COM GND GND MON HOT COMLEV.
1W - 8W 1V - 600W
LINK
LEV.
TEL. / EMERG. MUSIC ON HOLD
L
R
AMPLIFIER AX6120
POWER RATING 120 W
CAUTION: DO NOT OBSTRUCT
THE OPENING. REPLACE FUSE
WITH SAME TYPE AND VALUE
D LEV. A.P.T.ADDRESS
IN
ON
1234 567 8
+24V OVR GND PR +12V
34
33
32
31
26
27
25
24
22
21
28
29
30
13 1615 14 17 18
19
2012
11
23
1.2 Achterpaneel
11. Netstekker met ingebouwde zekering.
12. Frameaansluiting.
13. Klemmenstrook zoneselectie.
14. Instelknop.
15. Led bevestiging intellingen.
16. Dip-switsches instellingen.
17. Regeling van niveau waarschuwingssignaal.
18. Regeling activeringsdrempel voorrang MIC.1 ingang.
19. Regeling activeringsdrempel voorrang TEL./EMERG. ingang.
20. Hulpingangen.
21. MIC/LINE 4-5 ingangen en betreffende keuzeschakelaars van
functiemodes.
22. Ingang MIC3/Unit Serie PMB.
23. Microfooningangen.
24. Niveauregeling uitgang MUSIC ON HOLD.
25. Lijn- en vermogensuitgangen MUSIC ON HOLD.
26. Ingang noodsignaal afkomstig uit telefooncentrale.
27. Niveauregeling telefooningang.
28. Contact voor externe equalizer.
29. Uitgang voor bandrecorder
30. Gebalanceerde lijnuitgang.
31. Aansluitingen voorrang en override.
32. Klemmenstrook voor externe gelijkstroomvoeding.
33. Klemmenstrook luidsprekeruitgangen.
34. Keuzeschakelaar netspanning.
1.2 Panel trasero
11. Clavija de red con fusible incorporado.
12. Conexión bastidor.
13. Bornera selección zonas.
14. Pulsador de configuraciones.
15. LED de confirmación de la adquisición de las configuraciones.
16. Dip-switches de configuraciones.
17. Regulación de nivel señal de preaviso.
18. Ajuste del umbral de activación de precedencia entrada MIC.1.
19. Ajuste del umbral de activación de precedencia entrada TEL./EMERG.
20. Entradas auxiliares.
21. Entradas MIC/LINE 4-5 y correspondientes selectores de la modalidad
de funcionamiento.
22. Entrada MIC3/Unidad serie PMB.
23. Entradas microfónicas.
24. Regulación nivel salida MUSIC ON HOLD.
25. Salidas de línea y de potencia MUSIC ON HOLD.
26. Entrada emergencia desde centralita telefónica.
27. Regulación nivel entrada telefónica.
28. Toma para ecualizador externo.
29. Salida para grabadora.
30. Salida de línea balanceada.
31. Conexiones precedencia y override.
32. Terminal de conexión para alimentación externa en c.c.
33. Terminal de conexión salidas altavoces.
34. Selector de la tensión de red.
