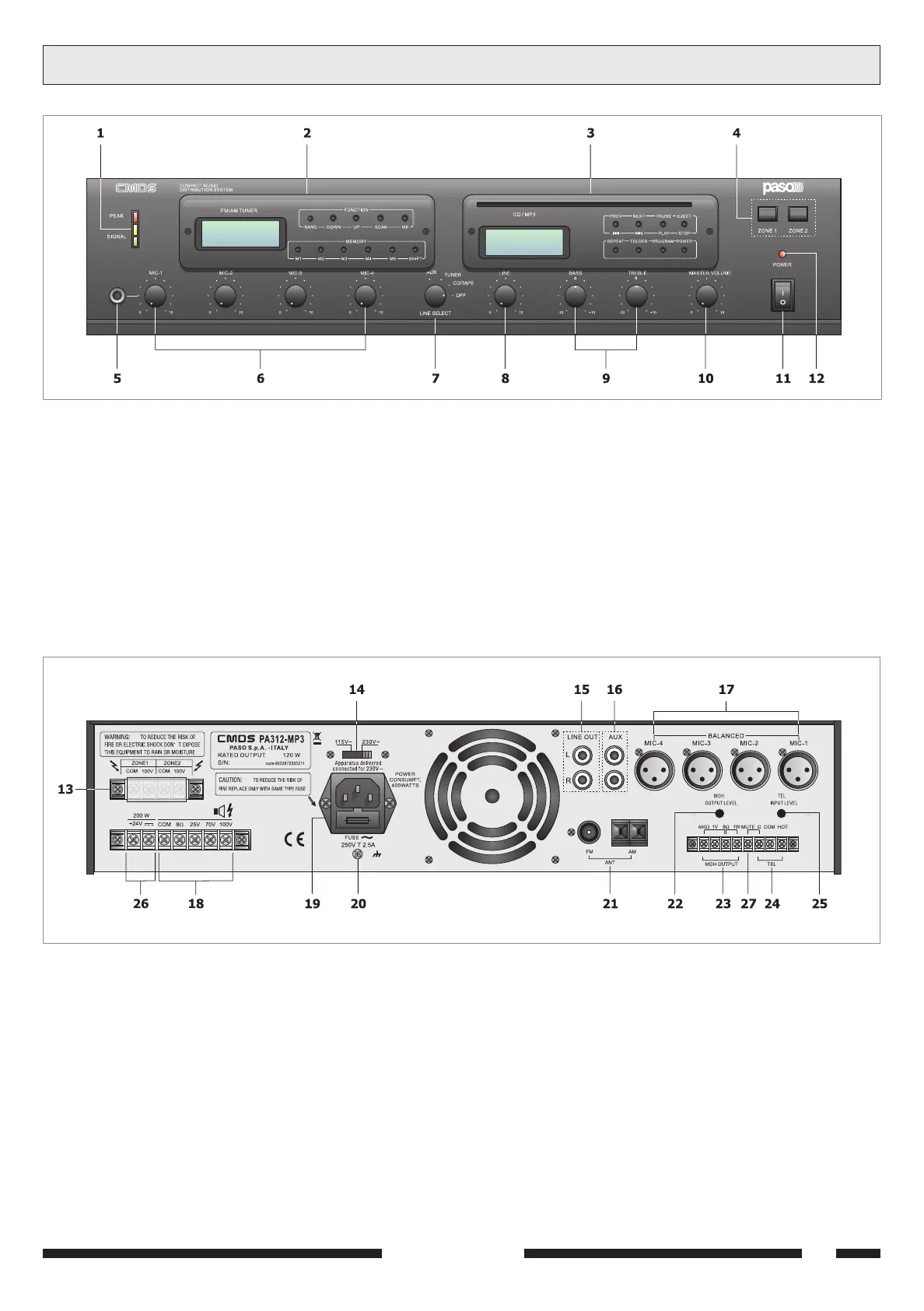

1.1 FRONTPANEEL
[1] Display uitgangsniveau.
[2] Digitale AM/FM tuner.
[3] CD/MP3-speler.
[4] Keuzetoetsen zones.
[5] Jack 1/4” bus voor microfooningang 1 (gebalanceerd).
[6] Niveauregelaars van microfooningangen.
[7] Keuzeschakelaar muziekbron.
[8] Niveauregelaar muziekbron.
[9] Toonregelaars.
[10] Algemene volumeregelaar.
[11] Netschakelaar.
[12] Startcontrolelamp.
1.2 ACHTERPANEEL
[13] Klemmenstrook voor geselecteerde zones.
[14] Keuzeschakelaar netspanning.
[15] Lijnuitgang.
[16] Hulpingang.
[17] Gebalanceerde microfooningangen.
[18] Klemmenstrook luidsprekeruitgangen.
[19] Netstekker met ingebouwde zekering.
[20] Frameaansluiting.
[21] Bussen voor FM en AM antennes.
[22] Niveauregeling uitgang MUSIC ON HOLD.
[23] Lijn- en vermogensuitgangen (1W/8Ω) MUSIC ON HOLD.
[24] Gebalanceerde telefooningang.
[25] Niveauregeling telefooningang.
[26] Klemmenstrook voor ext. gelijkstroomvoeding.
[27] Klemmenstrook voor voorrangscontact.
1.1 PANEL FRONTAL
[1] Visualizador del nivel de salida.
[2] Sintonizador digital AM/FM.
[3] Lector CD/MP3.
[4] Selectores de las zonas.
[5] Toma jack 1/4” para entrada microfónica 1 (balanceada).
[6] Mandos de nivel de las entradas microfónicas.
[7] Selector de la fuente musical.
[8] Mando del nivel de la fuente musical.
[9] Mandos de tono.
[10] Mando de volumen general.
[11] Interruptor de red.
[12] Chivato de encendido.
1.2 PANEL TRASERO
[13] Terminal de conexión para zonas seleccionadas.
[14] Selector de la tensión de red.
[15] Salida de línea.
[16] Entrada auxiliar.
[17] Entradas microfónicas balanceadas.
[18] Terminal de conexión salidas altavoces.
[19] Clavija de red con fusible incorporado.
[20] Conexión bastidor.
[21] Tomas para antenas FM y AM.
[22] Regulación nivel salida MUSIC ON HOLD.
[23] Salidas de línea y de potencia (1W/8Ω) MUSIC ON HOLD.
[24] Entrada telefónica balanceada.
[25] Regulación nivel entrada telefónica.
[26] Terminal de conexión para alimentación externa en c.c.
[27] Terminal de conexión para contacto precedencia.
ALGEMENE BESCHRIJVING DESCRIPCIÓN GENERAL1
