SERIE CMDS
3

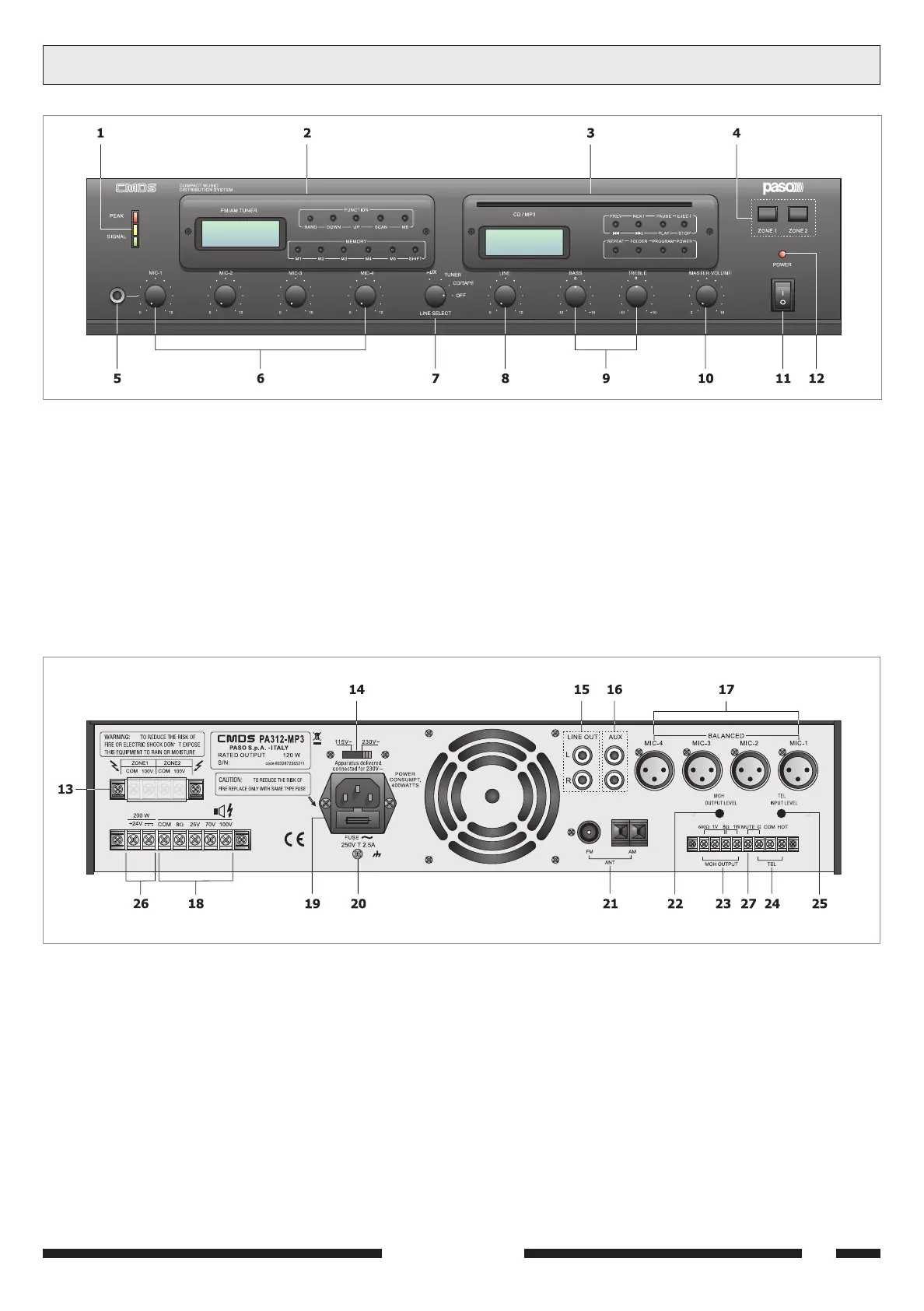

1.1 PANNELLO FRONTALE
[1] Visualizzatore del livello di uscita.
[2] Sintonizzatore digitale AM/FM.
[3] Lettore CD/MP3.
[4] Selettori delle zone.
[5] Presa jack 1/4” per ingresso microfonico 1 (bilanciato).
[6] Controlli di livello degli ingressi microfonici.
[7] Selettore della sorgente musicale.
[8] Controllo del livello della sorgente musicale.
[9] Controlli di tono.
[10] Controllo di volume generale.
[11] Interruttore di rete.
[12] Spia d’accensione.
1.2 PANNELLO POSTERIORE
[13] Morsettiera per zone selezionate.
[14] Selettore della tensione di rete.
[15] Uscita di linea.
[16] Ingresso ausiliario.
[17] Ingressi microfonici bilanciati.
[18] Morsettiera uscite altoparlanti.
[19] Spina di rete con fusibile incorporato.
[20] Connessione telaio.
[21] Prese per antenne FM ed AM.
[22] Regolazione livello uscita MUSIC ON HOLD.
[23] Uscite di linea e di potenza (1W/8Ω) MUSIC ON HOLD.
[24] Ingresso telefonico bilanciato.
[25] Regolazione livello ingresso telefonico.
[26] Morsettiera per alimentazione esterna in c.c.
[27] Morsettiera per contatto precedenza.
1.1 FRONT PANEL
[1] Output level indicator.
[2] Digital AM/FM tuner.
[3] CD/MP3 drive.
[4] Zone selection switches.
[5] 1/4” jack for microphone input 1 (balanced).
[6] Level control for microphone inputs.
[7] Switch for selecting music source.
[8] Level control for the music source.
[9] Tone controls.
[10] General volume control.
[11] Mains switch.
[12] ON/OFF signalling lamp.
1.2 REAR PANEL
[13] Terminal strip for selected zones.
[14] Mains voltage selector switch.
[15] Line output.
[16] Auxiliary input.
[17] Balanced microphone inputs.
[18] Loudspeaker output terminal strip.
[19] Mains plug with built-in fuse.
[20] Frame connection.
[21] Sockets for FM and AM aerials.
[22] MUSIC ON HOLD output level adjustment.
[23] MUSIC ON HOLD line and power outputs (1W/8Ω)
[24] Balanced telephone input.
[25] Telephone input level adjustment.
[26] Terminal strip for external DC power supply.
[27] Terminal strip for precedence contact.
DESCRIZIONE GENERALE GENERAL DESCRIPTION1
