FI – Asentajalle
29
Käyttö- ja asennusohje
Asennuskehyksen kiinnitys

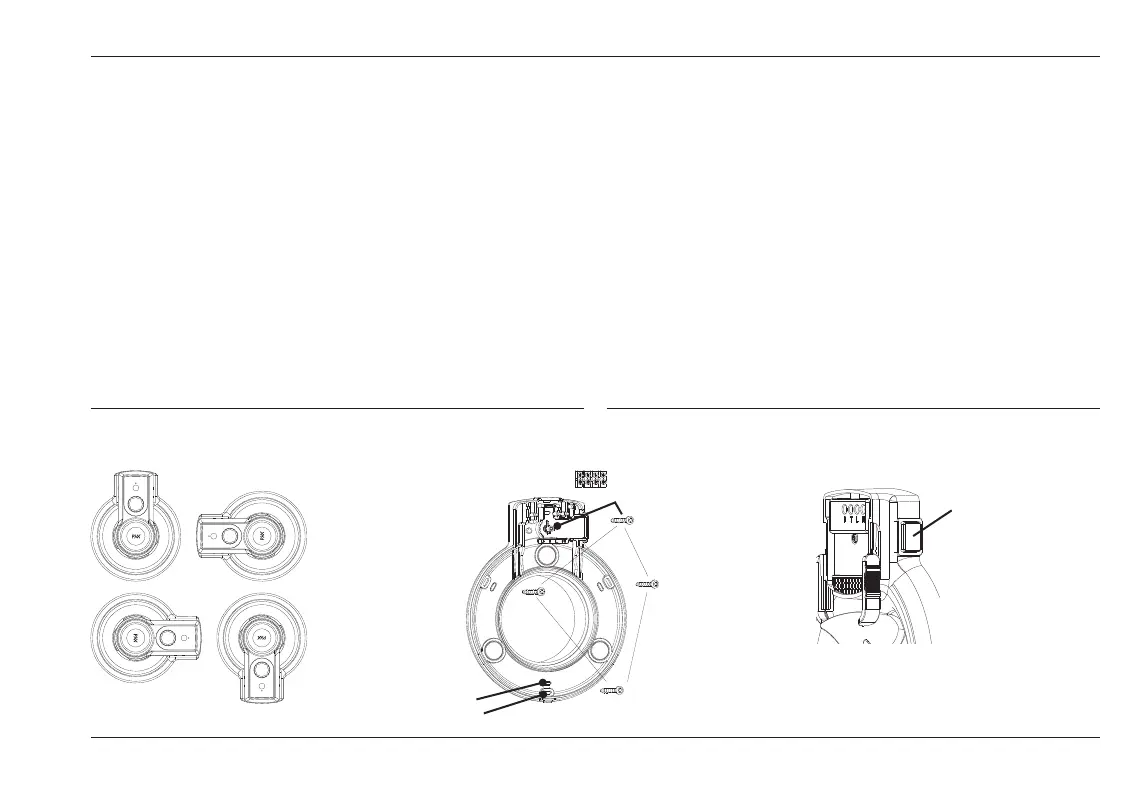

Puhallin voidaan asentaa vapaavalintaiseen asentoon (G).
Kiinnitä asennuskehyksen pohja neljällä ruuvilla. Sisemmät reiät (H1) ovat
samalla etäisyydellä kuin Pax 200-sarjan puhaltimien kiinnityspaikat, mikä
helpottaa vanhan puhaltimen vaihtoa uuteen Pax Passad puhaltimeen.
Ulompia reikiä (H2) käytetään, jos tukeva kiinnittäminen ei esim. suurem-
man kanavakoon vuoksi onnistu sisemmistä kohdista. Jos kiinnityspinta
on ruuvikiinnitykselle riittämätön, suositellaan asennuksessa käytettäväksi
Pax asennuslevyä tai Pax korokekehystä.
Älä unohda kiinnittää neljättä kiinnitysruuvia (H3) kytkentäriman alle.
Sillä hienosäädetään puhaltimen asento, jotta siipi keskittyy tarkasti
kehyksen keskelle.
Kytkentä
Kotitalouslaite standardin EN 60335-1 mukaan nämä laitteet on voitava
kytkeä pois sähköverkosta. Yksi tapa on käyttää Paxin omaa moninapaista
kytkintä (M), joka asennetaan kiinteästi puhaltimen asennuskehykseen.
Pax Passad 00, 30 ja 31 voidaan täydentää lisätarvikkeena saatavan Pax
moninapainen kytkin (8104-3) avulla.
Kytke puhallin irti verkkovirrasta, aina kun puhaltimessa tehdään
sähkötöitä tai muita huoltotoimenpiteitä.
Puhallin on tarkoitettu 230V AC, 50Hz. Suojaeristetty, ei maadoiteta.
Seuraavilla sivuilla on kytkentäkaaviot eri malleille.
