SE – För installatören
4
Bruks- och monteringsanvisning
B1
B2
Förberedelser

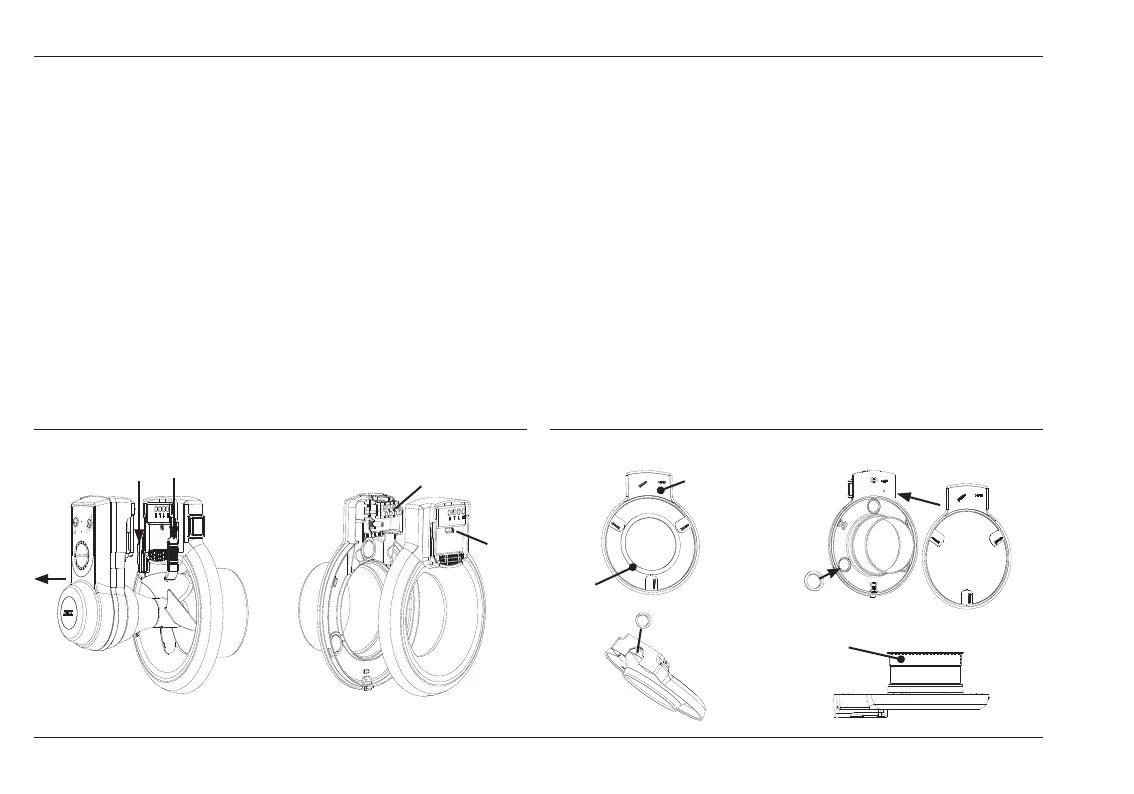

Lyft motorenheten ur ramstycket genom att först skjuta de båda
låsknapparna mot centrum (A1). Tag därefter loss motorenheten (A2).
Tag bort kåpan från ramdelen genom att lossa skruven (B1).
Bakom kåpan sitter kopplingsplinten (B2). Lägg denna åt sidan till dess
att ramstycket är fäst mot underlaget.
Montera packning och kabelgenomföring
Bifogad packning består av två delar: tätning (C1) och manschett (C2).
Dessa delas från varandra.
Placera tätningen på baksidan av kåpan (D1), observera att tätningen
också fungerar som genomföring för skruvarna.
Vid dold elanslutning monteras kabelgenomföringen (nns i bipackad
skruvpåse) i någon av de tre utslagsöppningarna (D2).
Använd kabelgenomföringen även vid utanpåliggande elanslutning.
En brytdel i kåpan tas då bort (gur E).
Manschetten är avsedd för tätning vid takmontering, Ø100 mm rör (gur F).
A1
A2
C1
C2
D2
D1
Installation
F
E
