Leyenda
Manija1.
Cordón y Enchufe CA2.
Tablero de Control3.
Indicador de Carga de 2 amp4.
Indicador de Carga de 8 amp5.
Indicador de Carga de 12 amp6.
Botón Selector de Tasa de Carga7.
Indicador de Modo de Capacidad de la 8.
Batería
Botón de Modo de Pantalla9.
Indicador de Polaridad Invertida10.
Indicador de Reacondicionamiento de la 11.
Batería
Indicador de Estado de Carga12.
Indicador de Modo Actual13.
Indicador de Modo de Voltaje14.
Pantalla LED 15.
Pinza Negra Negativo (–)16.
Pinza Roja Positivo (+)17.
OPERACIÓN
Controles del Cargador de Baterías
Los controles del Cargador de Baterías están ubicados en el panel de control. Comprenda su uso
antes de operar el Cargador de Baterías.
Tablero de Control
Pantalla LED – La pantalla LED puede indicar el voltaje actual, la corriente de carga actual y la
capacidad actual de la batería, dependiendo del modo de pantalla seleccionado. También indicará
un código de falla si hay un problema con la batería o con el procedimiento de carga. Cuando
el Cargador de Baterías está enchufado a la energía CA pero no está conectado a la batería, la
pantalla indicara un “0” desplazándose en la pantalla.
Botón Selector de Tasa de Carga – Oprimiendo el botón selector de tasa de carga le permitirá
seleccionar una tasa de carga de 2-amp, 8-amp ó 12-amp. El ajuste predeterminado es de 2 amp.
Indicador de Carga de 2-amp – Cuando está encendido indica una tasa de carga de 2 amperios.
Indicador de Carga de 8-amp – Cuando está encendido indica una tasa de carga de 8 amperios.
Indicador de Carga de 12-amp – Cuando está encendido indica una tasa de carga de 12 amperios.
Botón de Modo de Pantalla – Al oprimir el botón de modo de pantalla le permitirá seleccionar entre
corriente, voltaje o porcentaje de capacidad de la batería para que aparezca en la pantalla LED. El
ajuste predeterminado es la tasa de carga actual.
Indicador de Modo de Capacidad de la Batería – Cuando esta encendido indica que el modo de
porcentaje de capacidad de la batería ha sido seleccionado y será mostrado en la pantalla LED. La
amplitud de capacidad de la batería es “LO”, 60% a 90%, y “FUL”. Cuando la carga está completa,
“FUL” aparecerá en la pantalla LED si el modo de capacidad de la batería fue usado al cargar la
batería.

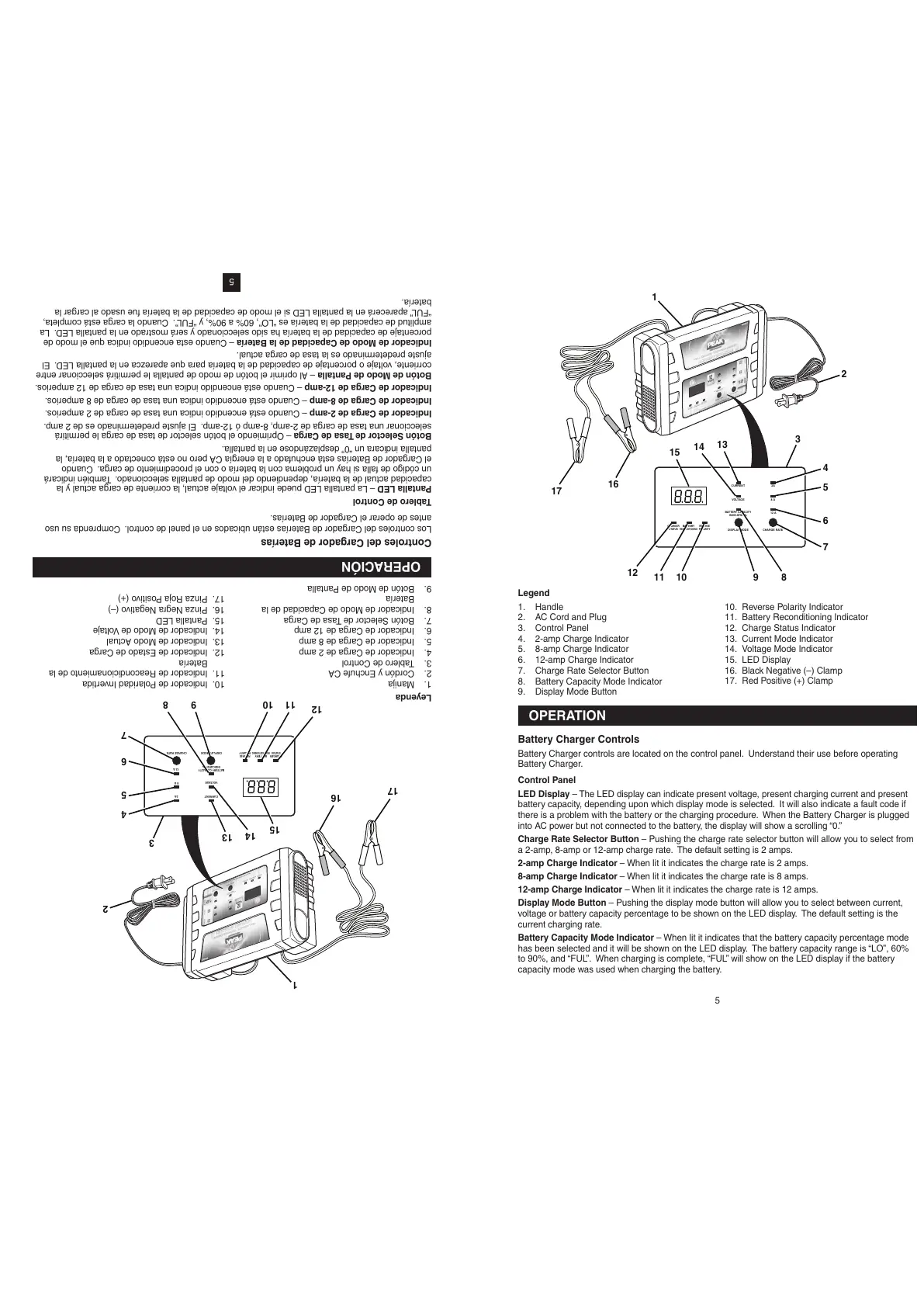

Legend
Handle1.
AC Cord and Plug2.
Control Panel3.
2-amp Charge Indicator4.
8-amp Charge Indicator5.
12-amp Charge Indicator6.
Charge Rate Selector Button7.
Battery Capacity Mode Indicator8.
Display Mode Button9.
Reverse Polarity Indicator10.
Battery Reconditioning Indicator11.
Charge Status Indicator12.
Current Mode Indicator13.
Voltage Mode Indicator14.
LED Display 15.
Black Negative (–) Clamp16.
Red Positive (+) Clamp17.
OPERATION
Battery Charger Controls
Battery Charger controls are located on the control panel. Understand their use before operating
Battery Charger.
Control Panel
LED Display – The LED display can indicate present voltage, present charging current and present
battery capacity, depending upon which display mode is selected. It will also indicate a fault code if
there is a problem with the battery or the charging procedure. When the Battery Charger is plugged
into AC power but not connected to the battery, the display will show a scrolling “0.”
Charge Rate Selector Button – Pushing the charge rate selector button will allow you to select from
a 2-amp, 8-amp or 12-amp charge rate. The default setting is 2 amps.
2-amp Charge Indicator – When lit it indicates the charge rate is 2 amps.
8-amp Charge Indicator – When lit it indicates the charge rate is 8 amps.
12-amp Charge Indicator – When lit it indicates the charge rate is 12 amps.
Display Mode Button – Pushing the display mode button will allow you to select between current,
voltage or battery capacity percentage to be shown on the LED display. The default setting is the
current charging rate.
Battery Capacity Mode Indicator – When lit it indicates that the battery capacity percentage mode
has been selected and it will be shown on the LED display. The battery capacity range is “LO”, 60%
to 90%, and “FUL”. When charging is complete, “FUL” will show on the LED display if the battery
capacity mode was used when charging the battery.
