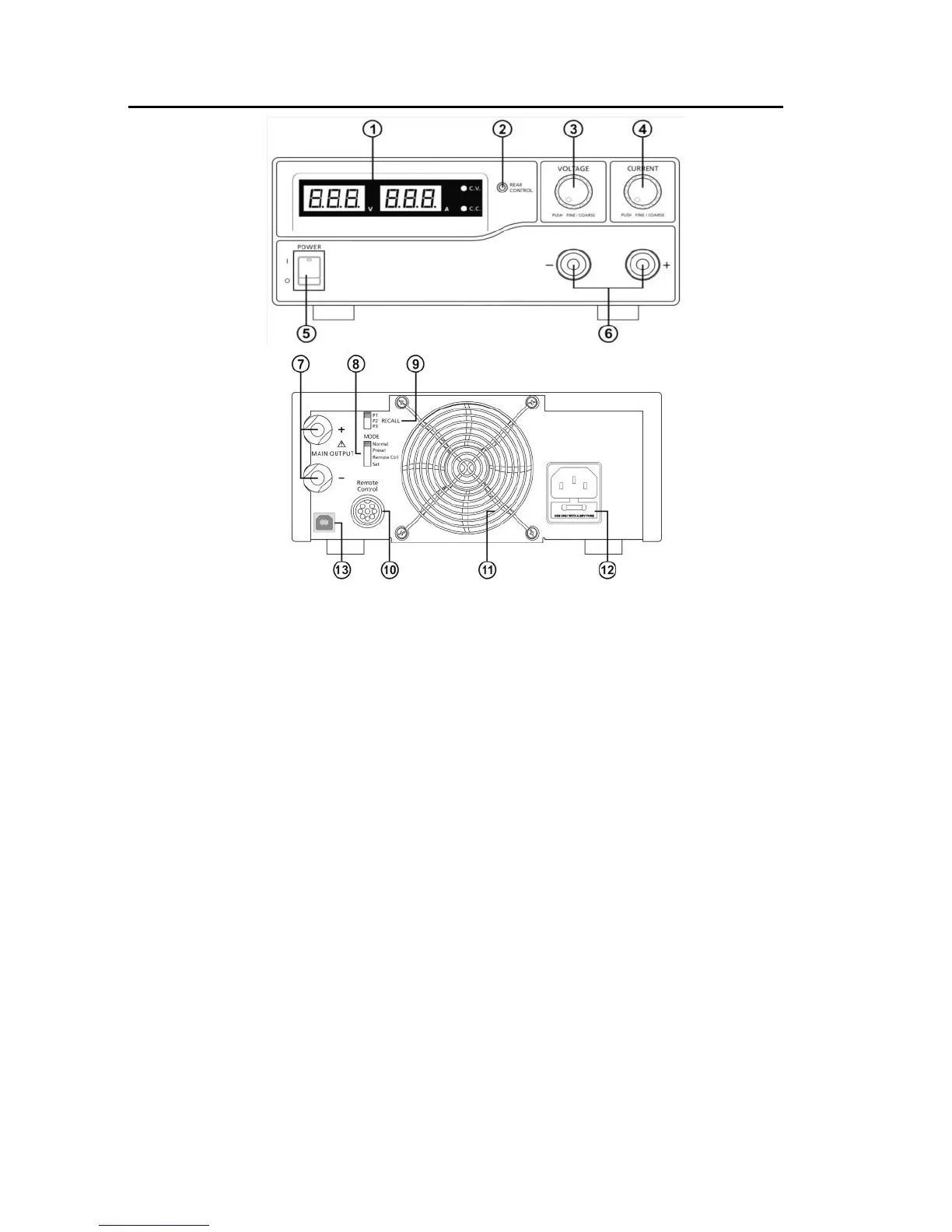

3. Anschlüsse und Bedienelemente am Gerät (P 1565 / 1575 / 1585)
1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen
2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote
Control oder Set mode ausgewählt wurden
3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und
AUX-Ausgangs
4. Einstellknopf zur Strombegrenzungseinstellung (steuert die Strombegrenzung des Haupt-
und AUX-Ausgangs
5. Ein / Aus-Schalter
6. Anschlüsse des AUX-Ausganges für Belastungen bis max. 5A (Front)
Hinweis:
Die maximale Strombelastung beträgt 40 A (P 1565); 20 A (P 1575); 15 A (P 1585)
(AUX+Hauptausgang)
7. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P
1565); 20 A (P 1575); 15A (P 1585)
8. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set
9. Recall-Auswahlschalter zur Auswahl von 3 verschiedenen Festspannungen (5 V, 13,8 V
und 15 V)
10. Anschluss Remote-Control zur Fernsteuerung
11. Schutzgitter des Lüfters
12. Netzspannungseingangsbuchse (230V/50 Hz)
13. USB-Schnittstelle Für den Betrieb von einem Computer. Spannung, Strom, Zeit und Zyklen
können programmiert und über das Netzgerät ausgegeben werden.
-3-
