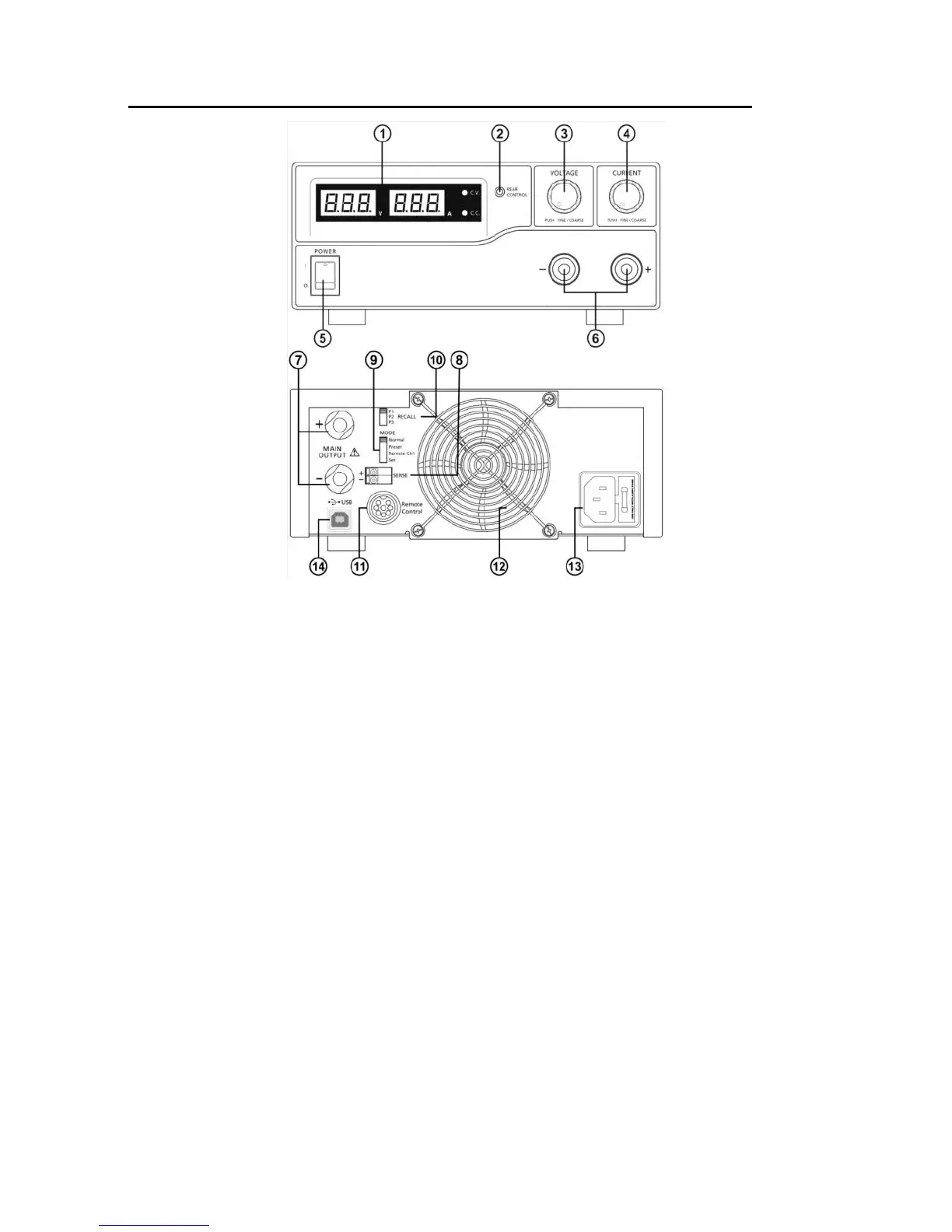

4. Anschlüsse und Bedienelemente am Gerät (P 1570 und 1580)
1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen
2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote
Control oder Set Mode ausgewählt wurden
3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und
AUX-Ausgangs
4. Einstellknopf zur Strombegrenzungseinstellung (steuert die Strombegrenzung des Haupt-
und AUX-Ausgangs
5. Ein / Aus-Schalter
6. Anschlüsse des AUX-Ausgangs für Belastungen bis max. 5 A (Front)
Hinweis:
Die maximale Strombelastung beträgt 60A (P 1570) / 30 A (P 1580)
(AUX+Hauptausgang).
7. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 60 A (P 1570)
bzw. 30 A (P 1580)
8. Remote-Sensing (Fernabtastung)-Anschlüsse (nur P 1570)
9. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set
10. Recall-Auswahlschalter zur Auswahl von 3 verschiedenen Festspannungen (5 V, 13,8 V
und 15 V)
11. Anschluss Remote-Control zur Fernsteuerung
12. Schutzgitter des Lüfters
13. Netzspannungseingangsbuchse (230V/50 Hz)
14. USB-Schnittstelle Für den Betrieb von einem Computer. Spannung, Strom, Zeit und Zyklen
können programmiert und über das Netzgerät ausgegeben werden.
-4-
