-8-
nacheinander N, A (L1), B (L2), C (L3). Für korrekte Messergebnisse, immer den
geerdeten Eingang anschließen.
Für Einphasen-Messungen verwenden Sie den Spannungseingang A (L1) oder
Stromeingang A (L1) und die Erdung.
5.4. Kurzübersicht der Messfunktionen
Dieser Abschnitt bietet einen Überblick über alle Messarten. Die
Bildschirminformation und die Verwendung von Funktionstasten des Analysators wird
ausführlich in den folgenden Abschnitten erläutert.
 Oszilloskopmodus (SCOPE)
Scope-Modus zeigt die Spannungs- / Stromwerte mit Hilfe von Wellenformen und
Zahlenwerten, mit Cursor-und Zoom-Funktionen, an.
Messmodus
Darstellung
Form der Messergebnisse
Scope
Wellenformen
Darstellung der Wellenformen von Strom und
Spannung
 Messmenü (MENU)
Folgende Messungen sind im Messmenü verfügbar:
Messmodus
Darstellung
Form der Messergebnisse
Spannung / Strom /
Frequenz
Tabelle
Numerische Werte: Spannung,
Strom, Frequenz und Wellenform-
Faktor
Trend
Trends von Spannung, Strom,
Frequenz und Wellenform-Faktor im
Laufe der Zeit

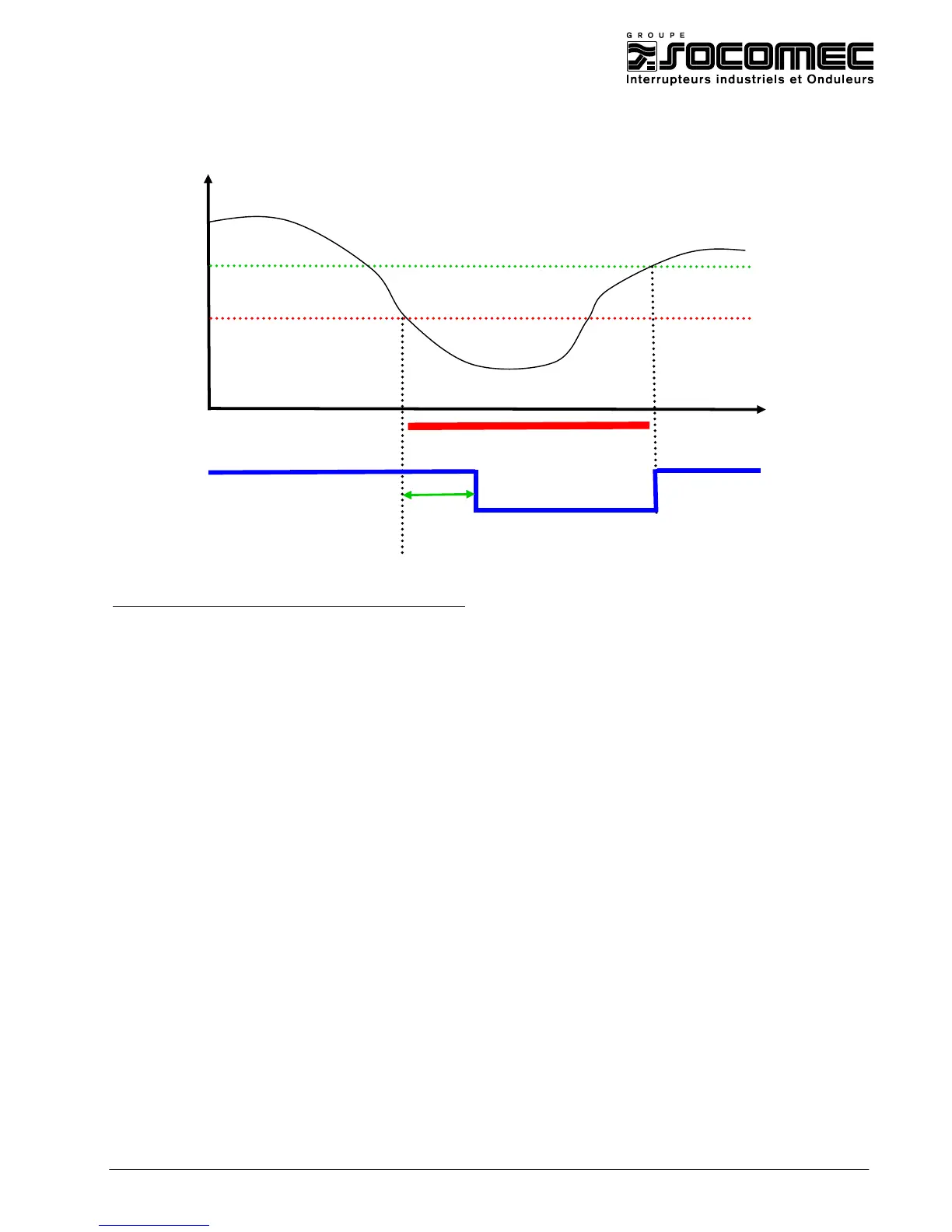

Einbrüche und Spitzen
(Dips & Swells)
Trend
Trends von Spannung und Strom mit
schnellem Update über die Zeit
Ereignistabelle
Nimmt Ereignisse auf, welche die
gesetzten Limits überschreiten
Oberwellen (Harmonics)
Balkengrafik
Spannung, Strom Ober-
schwingungen, Zwischenwellen,
gesamte harmonische Verzerrung
(THD), DC-Komponenten
Tabelle
Spannung, Strom Ober-
schwingungen, Zwischenwellen,
gesamte harmonische Verzerrung
(THD), DC-Komponenten
Leistung und Energie
Tabelle
Numerische Werte: Wirkleistung,
Blindleistung , Scheinleistung,
Leistungsfaktor,
Verschiebungsleistungsfaktor,
