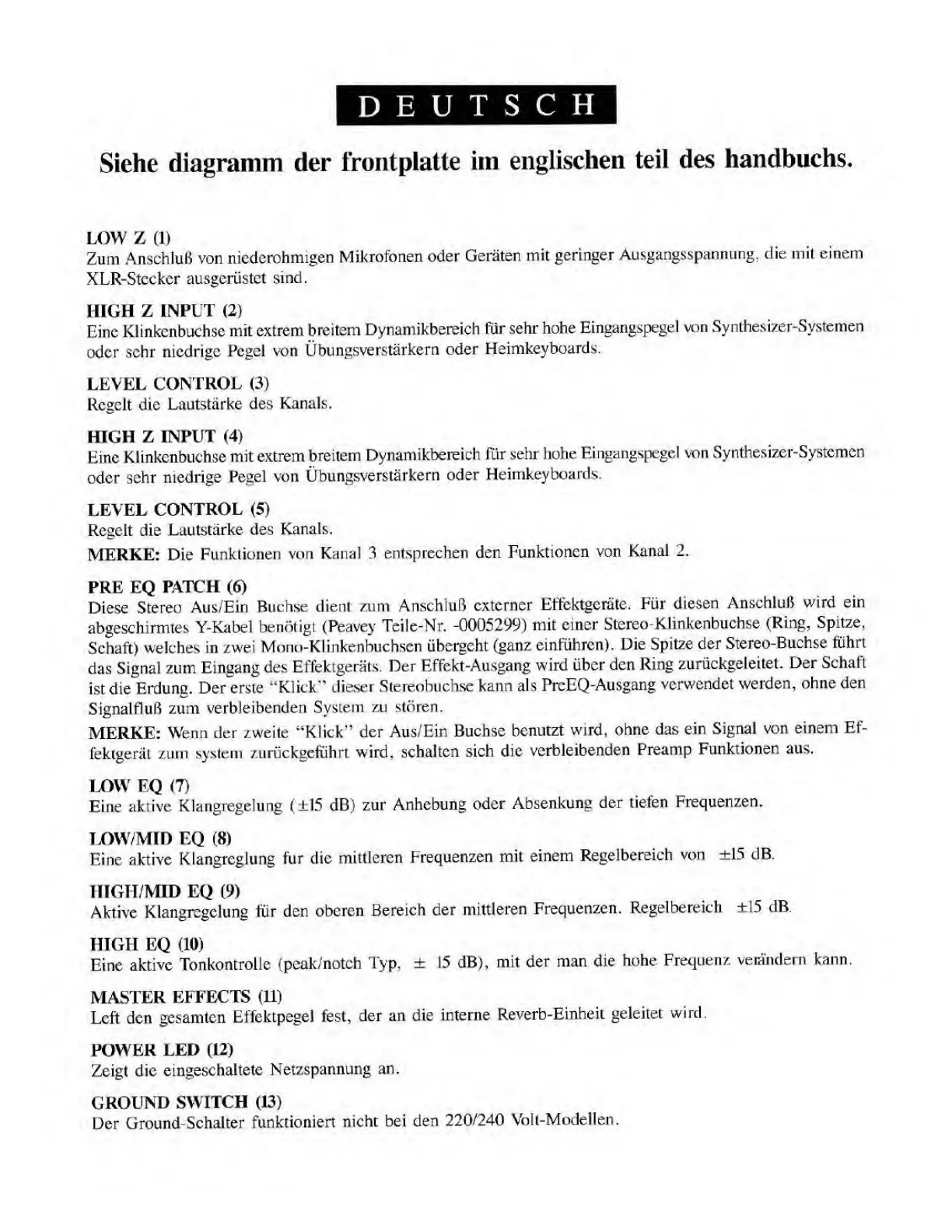

D E U T S C H
Siehe diagramm der frontplatte im englischen teil des handbuchs.
LOW Z (1)
Zum AnschluB von nicdcrohmigen Mikrofonen Oder Geraten mit geringer Ausgangsspannung, die mil einem
XLR-Steckcr ausgcriistet sind.
HIGH Z INPUT (2)
Line Klinkcnbuchsc mit extrem breitem Dynamikbereich fur sehr hohe Eingangspegel von Synthesizer-Systemen
odcr schr niedrige Pcgel von Ubungsverstarkem Oder Heimkeyboards.
LEVEL CONTROL (3)
Rcgcit die Lautstarke des Kanals.
HIGH Z INPUT (4)
Einc Klinkcnbuchse mit extrem breitem Dynamikbereich fur sehr hohe Eingangspegel von Synthesizer-Systemen
odcr schr niedrige Pegel von Ubungsverstarkem Oder Heimkeyboards.
LEVEL CONTROL (5)
Rcgcit die Lautstarke des Kanals.
MERKE: Die Funktionen von Kanal 3 entsprechen den Funktioncn von Kanal 2.
PRE EQ PATCH (6)
Diese Stereo Aus/Ein Buchse dient zum AnschluB externer Effektgerate. Fur diesen AnschluB wird ein
abgeschirmtes Y-Kabel benotigt (Peavey Teile-Nr. -0005299) mit einer Stereo-Klinkenbuchse (Ring, Spitze.
Schaft) welches in zwei Mono-Klinkenbuchsen iibergcht (ganz cinfiihrcn). Die Spitze der Stereo-Buchse fiihrt
das Signal zum Eingang des Effektgerats. Der Effekt-Ausgang wird liber den Ring zuriickgeleitet. Der Schaft
ist die Erdung. Der erste “Klick” dieser Stereobuchse kann als PrcEQ-Ausgang verwendet werden, ohne den
SignalfluB zum verbleibenden System zu stbren.
MERKE: Wenn der zweite “Klick” der Aus/Ein Buchse benutzt wnrd, ohne das ein Signal von einem Ef-
fektgeral zum system zuriickgduhrt wird. schaltcn sich die verbleibenden Preamp Funktionen aus.
LOW EQ (7)
Eine aktive Klangregelung (±15 dB) zur Anhcbung odcr Absenkung der tiefen Frequenzen.
LOW/MID EQ (8)
Eine aktive Klangrcglung fur die mittlcrcn Frequenzen mit einem Regeibereich von ±15 dB.
HIGH/MID EQ (9)
Aktive Klangregelung iur den oberen Bereich der mittleren Frequenzen. Regeibereich ±15 dB.
HIGH EQ (10)
Eine aktive Tonkontrolle (pcak/notch Typ, ± 15 dB), mit der man die hohe Frequenz verandern kann.
MASTER EFFECTS (11)
Lett den gesamten Effcktpegel fest, der an die interne Reverb-Einheit geleitet wird.
POWER LED (12)
Zcigt die eingeschaltete Netzspannung an.
GROUND SWITCH (13)
Der Ground Schalter funktioniert nicht bei den 220/240 Volt-Modellen.
