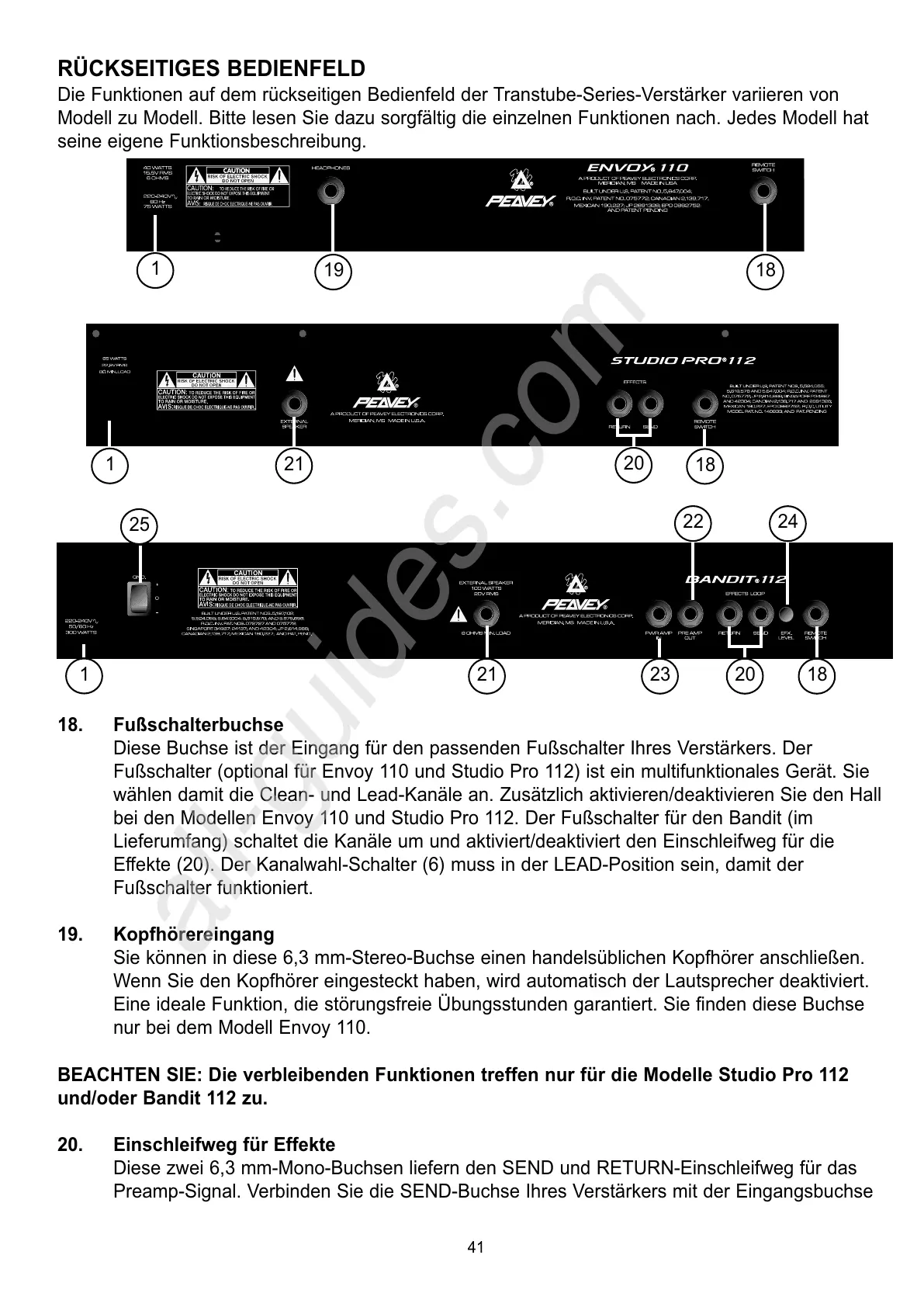

RÜCKSEITIGES BEDIENFELD
Die Funktionen auf dem rückseitigen Bedienfeld der Transtube-Series-Verstärker variieren von
Modell zu Modell. Bitte lesen Sie dazu sorgfältig die einzelnen Funktionen nach. Jedes Modell hat
seine eigene Funktionsbeschreibung.
18. Fußschalterbuchse
Diese Buchse ist der Eingang für den passenden Fußschalter Ihres Verstärkers. Der
Fußschalter (optional für Envoy 110 und Studio Pro 112) ist ein multifunktionales Gerät. Sie
wählen damit die Clean- und Lead-Kanäle an. Zusätzlich aktivieren/deaktivieren Sie den Hall
bei den Modellen Envoy 110 und Studio Pro 112. Der Fußschalter für den Bandit (im
Lieferumfang) schaltet die Kanäle um und aktiviert/deaktiviert den Einschleifweg für die
Effekte (20). Der Kanalwahl-Schalter (6) muss in der LEAD-Position sein, damit der
Fußschalter funktioniert.
19. Kopfhörereingang
Sie können in diese 6,3 mm-Stereo-Buchse einen handelsüblichen Kopfhörer anschließen.
Wenn Sie den Kopfhörer eingesteckt haben, wird automatisch der Lautsprecher deaktiviert.
Eine ideale Funktion, die störungsfreie Übungsstunden garantiert. Sie finden diese Buchse
nur bei dem Modell Envoy 110.
BEACHTEN SIE: Die verbleibenden Funktionen treffen nur für die Modelle Studio Pro 112
und/oder Bandit 112 zu.
20. Einschleifweg für Effekte
Diese zwei 6,3 mm-Mono-Buchsen liefern den SEND und RETURN-Einschleifweg für das
Preamp-Signal. Verbinden Sie die SEND-Buchse Ihres Verstärkers mit der Eingangsbuchse
21
18
20
19
1
1
18
21 23 18
24
22
20
1
25
41
