23. MEDIDORES DE NIVEL DE SEÑAL
Indica el nivel general de ya sea las señales Izq. y Der. o las de mezcla Mon. y L+R. El
Switch de Modo de Sistema determina en qué modo operará el medidor. Los LEDs de
saturación rojos están localizados en la parte superior de cada medidor para indicar la
saturación. Una señal saturada puede dañar tus bocinas. Para prevenir esto, reduce el nivel
de fader respectivo.
24. FEDERS MAESTROS IZQ./DER.
Este es el control de nivel maestro para las señales Izq. y Der. que se mandan a las salidas
Izquierda y Derecha. Al estar en el Modo Main/Monitor [Ver Switch de Modo de Sistema (20)]
el Fader de Monitor controla la señal de monitor presente en en la salida Izq./Mon del
amplificador.(4). Los faders izquierdo y derecho controlarían entonces la mzcla Izq./Der.
presene en la salida Der/Izq.+Der del amplificador. La posición nominal para este control
es la de 0 dB.
FUNCIONES DE CANAL
La sección de FUNCIONES DE CANAL describe los controles y conecciones de entrada
para cada canal de la XR 800F. La mayoría de las características se encuentran en todos los
canales, sin embargo, hay algunas diferencias es los canales siete, ocho y nueve. Por lo
tanto, esta sección está dividida para indicar propiamente estas diferencias.
CANALES 1-6

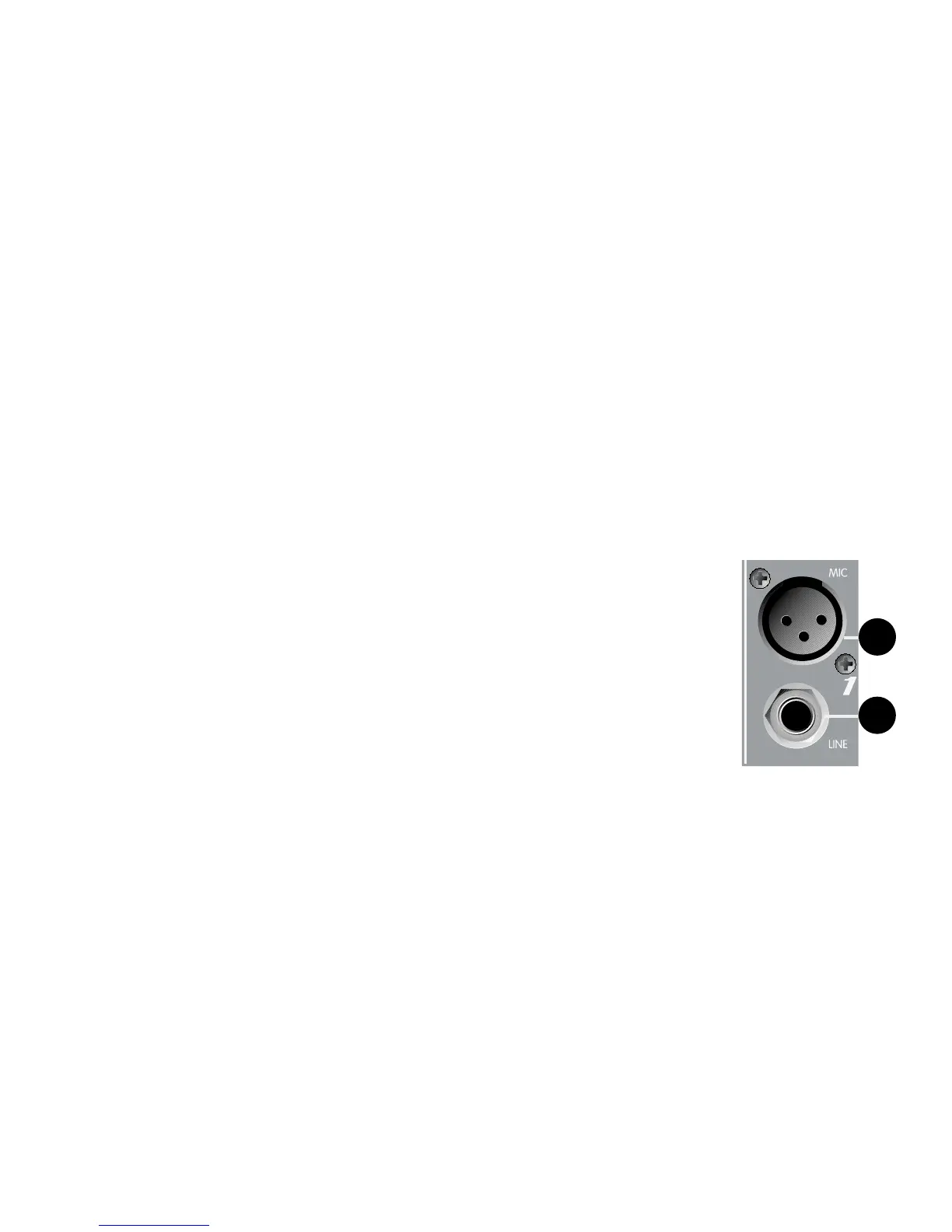

25. ENTRADA DE MICRO:
Entrada de baja impedancia tipo XLR balanceada, optimizada para un
micrófono u otra fuente de bajo nivel. El pin 2 es la entrada positiva. Por el
amplio rango de ajuste de ganacia, losniveles de señal tan altos como
+10 dBV (2.45 V RMS) pueden ser aceptados. Cuando el phantom power
está activado, este conector tiene +48 V en los pins 2 (en fase) y tres con
el pin 1 como la referencia de tierra.
26. ETRADA DE LINEA:
Entrada balanceada TRS de 1/4". La punta es la entrada positiva (en
fase), que también puede ser usada para fases no balanceadas. Esta señal se conecta a
través de un pad de 20 dB a la entrada de micrófono de abajo. Dentro del mismo canal la
Entrada de Micrófono y la Entrada de Línea no pueden ser usadas simultáneamente. Los
canales 7 y 8 presentan versiones estéreo de la Entrada de Línea. (Ver características 36 y
37 página 10)
