ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
12 of 13
I
J
E
I
J
G
H
D
E
L
T
13"
20"
27"
T
L

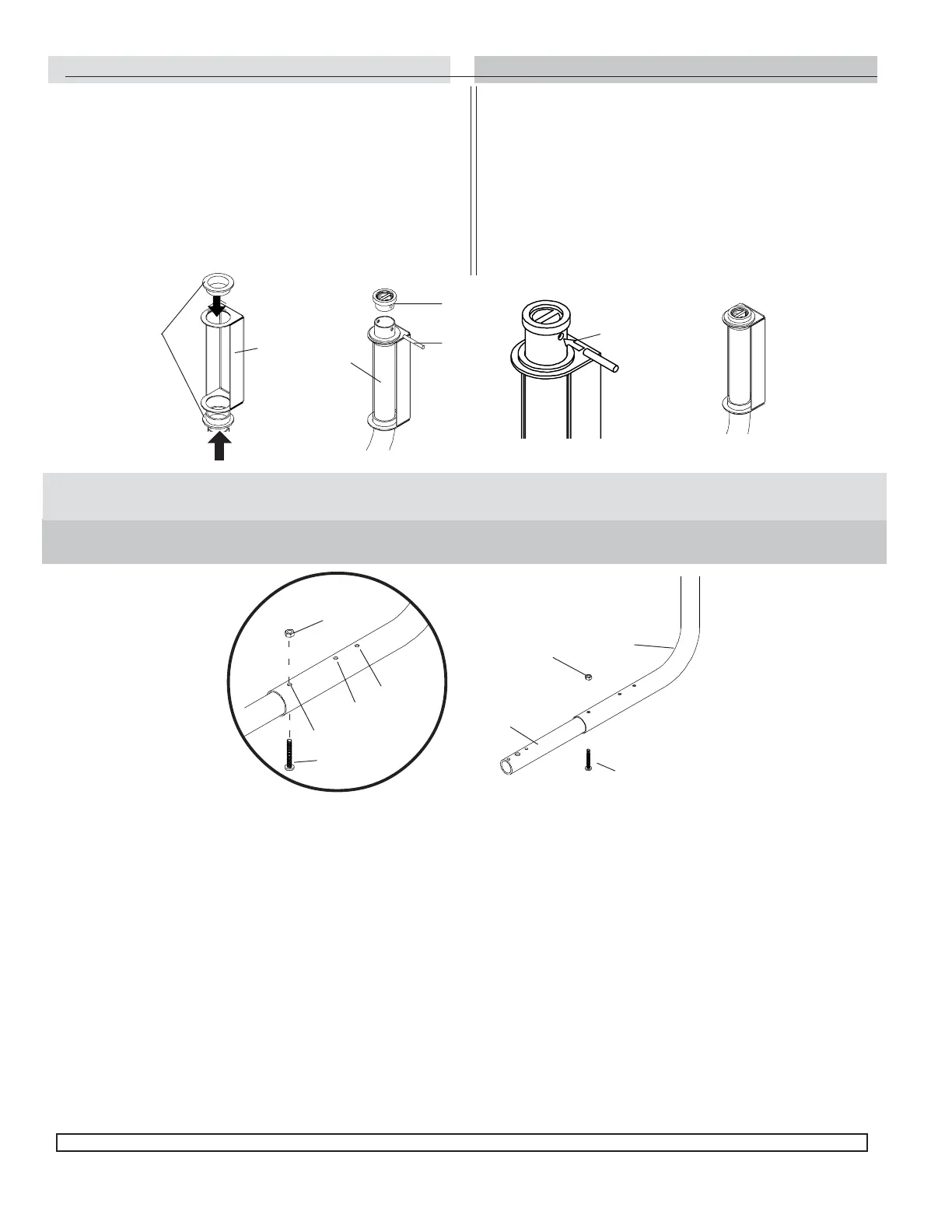

Fixation du bras de support à la plaque murale
Emboîter les deux douilles en plastique (H) en place. Enfoncer le bras mural
(E) depuis le bas de l’entretoise murale (G).
Enfoncer la bague de retenue (I) et aligner ses trous sur ceux du bras
mural. Enfoncer la goupille de retenue (J) jusqu’à ce qu’elle affleure de
chaque côté du bras mural (E). Noter que la goupille ne dépassera d’aucun
côté du tube lorsqu’elle est enfoncée. Se servir d’un marteau pour frapper
doucement la goupille afin de la mettre en place si elle est difficile à enfoncer.
Laisser le bras (E) glisser vers le bas jusqu’à ce que la bague de retenue (I)
touche la douille supérieure (H).
Le bras doit pivoter sans difficulté vers la gauche et la droite.
Le bras est fourni préassemblé dans la position correcte pour un téléviseur de 33 cm (13 po). En cas de montage d’un téléviseur de 48-51 cm (19-20 po)
ou 63-68 cm (25-27 po), enlever la vis (L) et l’écrou (T) et tirer le bras en arrière pour le mettre dans la position désirée. Fixer le bras dans cette position
au moyen de la vis (L) et de l’écrou (T).
El brazo viene preensamblado en la posición correcta para un televisor de 13”. Si va a hacer el montaje de un televisor de 19-20” o de 25-27”, quite el tornillo
(L) y la tuerca (T) y tire del brazo hasta la posición deseada. Sujete el brazo en la posición deseada con el tornillo (L) y la tuerca (T).
Montaje del brazo de soporte a la placa de pared
Coloque a presión los dos casquillos de plástico (H) en su lugar. Inserte
el brazo de pared (E) por la parte inferior de la ménsula de pared (G).
Meta el retén (I) y alinee los agujeros del retén con los agujeros del
brazo de pared. Deslice el pasador (J) por el punto donde está al ras en
ambos lados del brazo de pared (E). Observe que el pasador no saldrá
por ninguno de los lados del tubo cuando se inserta. Use un martillo para
golpear suavemente el pasador si es difícil insertarlo en su lugar.
Deje que el brazo (E) se deslice hacia abajo hasta que el retén (I) haga
contacto con el casquillo superior (H).
En este punto debe sentir una acción giratoria fluida y suave al mover el
brazo a derecha e izquierda.
