Peiying PY-9398 - Anschlussdiagramm; Weitere Informationen

20
Bedienungsanleitung
DE
A) ANTENNE
B) LINIENAUSGANG HINTEN RECHTS
C) LINIENAUSGANG HINTEN LINKS
D) LINIENAUSGANG VORNE RECHTS
E) LINIENAUSGANG HINTEN LINKS
F) SUBWOOFER
IGNITION SWITCH (B+); RED – ZÜNDSCHLÜSSEL (B+); rotes Kabel
AUTO ANTENNA, BLUE – ANTENNENANSCHLUSS, blaues Kabel
FRONT Lch SPEAKER „+”, WHITE –LAUTSPRECHER VORNE LINKS „+”, weißes Kabel
FRONT Lch SPEAKER „-“, WHITE/BLACK –LAUTSPRECHER VORNE LINKS „-“ schwarz/weiß Kabel
REAR Lch SPEAKER „+”, GREEN – LAUTSPRECHER HINTEN LINKS „+”, grünes Kabel
REAR Lch SPEAKER „-”, GREEN/BLACK – LAUTSPRECHER HINTEN LINKS „-”, grün/schwarz Kabel
MEMORY BACKUP, YELLOW – STROMVERSORGUNG SPEICHER, gelbes Kabel (an + Anschließen)
GROUND, BLACK – MASSEANSCHLUSS, schwarzes Kabel
FRONT Rch SPEAKER „+”, GREY –LAUTSPRECHER VORNE RECHTS „+”, graues Kabel
FRONT Rch SPEAKER „-“, GREY/BLACK – LAUTSPRECHER VORNE RECHTS „-”, grau/schwarz
Kabel
REAR Rch SPEAKER „+”, VIOLET – LAUTSPRECHER HINTEN LINKS „+”, violettes Kabel
REAR Rch SPEAKER „- “, VIOLET/BLACK – LAUTSPRECHER HINTEN LINKS „-“, violett/ schwarz
Kabel
WEITERE INFORMATIONEN

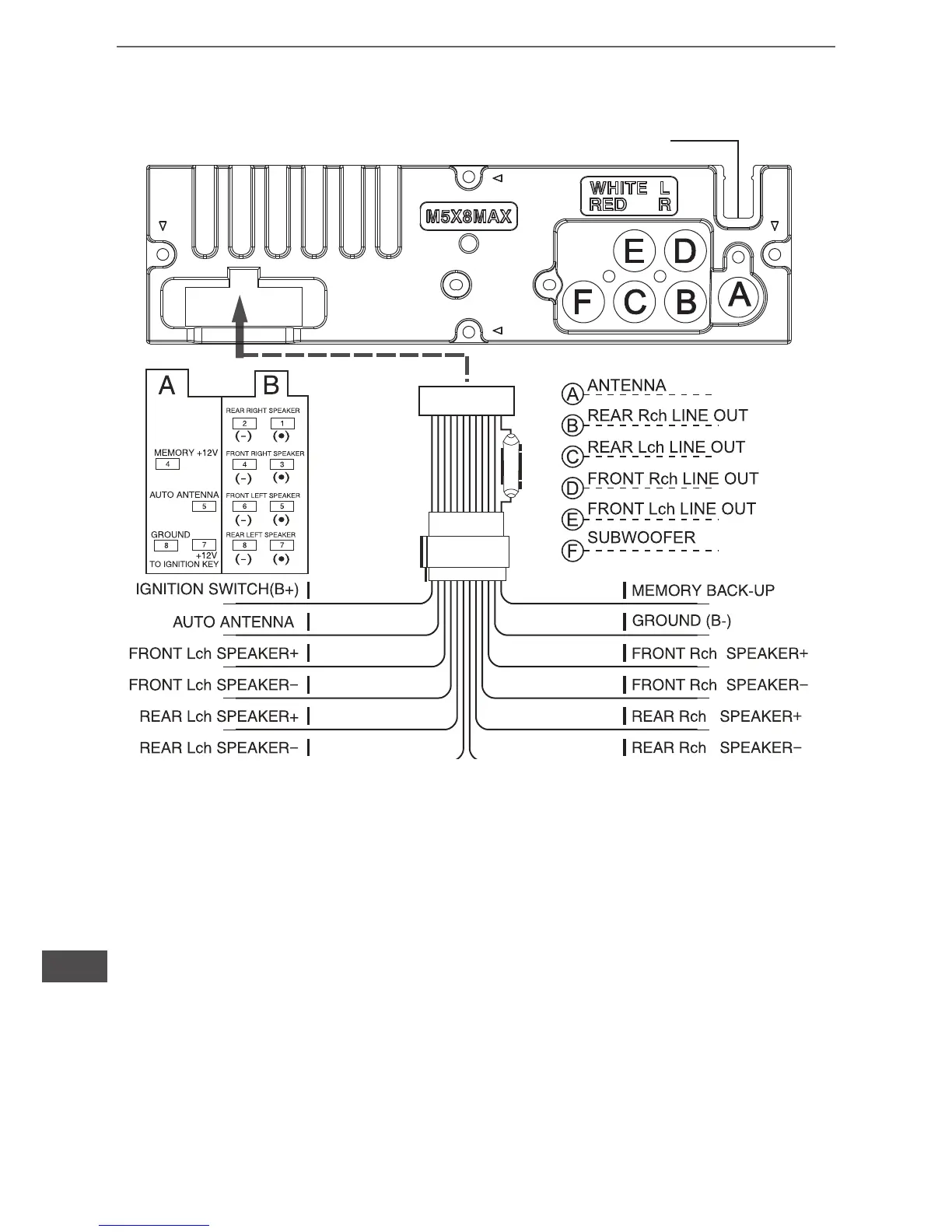

ANSCHLUSSDIAGRAMM
BLUE
WHITE
WHITE/BLACK
GREEN
GREEN/BLACK
RED YELLOW
BLACK
GREY
GREY/BLACK
VIOLET
VIOLET/BLACK
15A
BLUETOOTH ANTENNA
