Instrukcja obsługi
PL

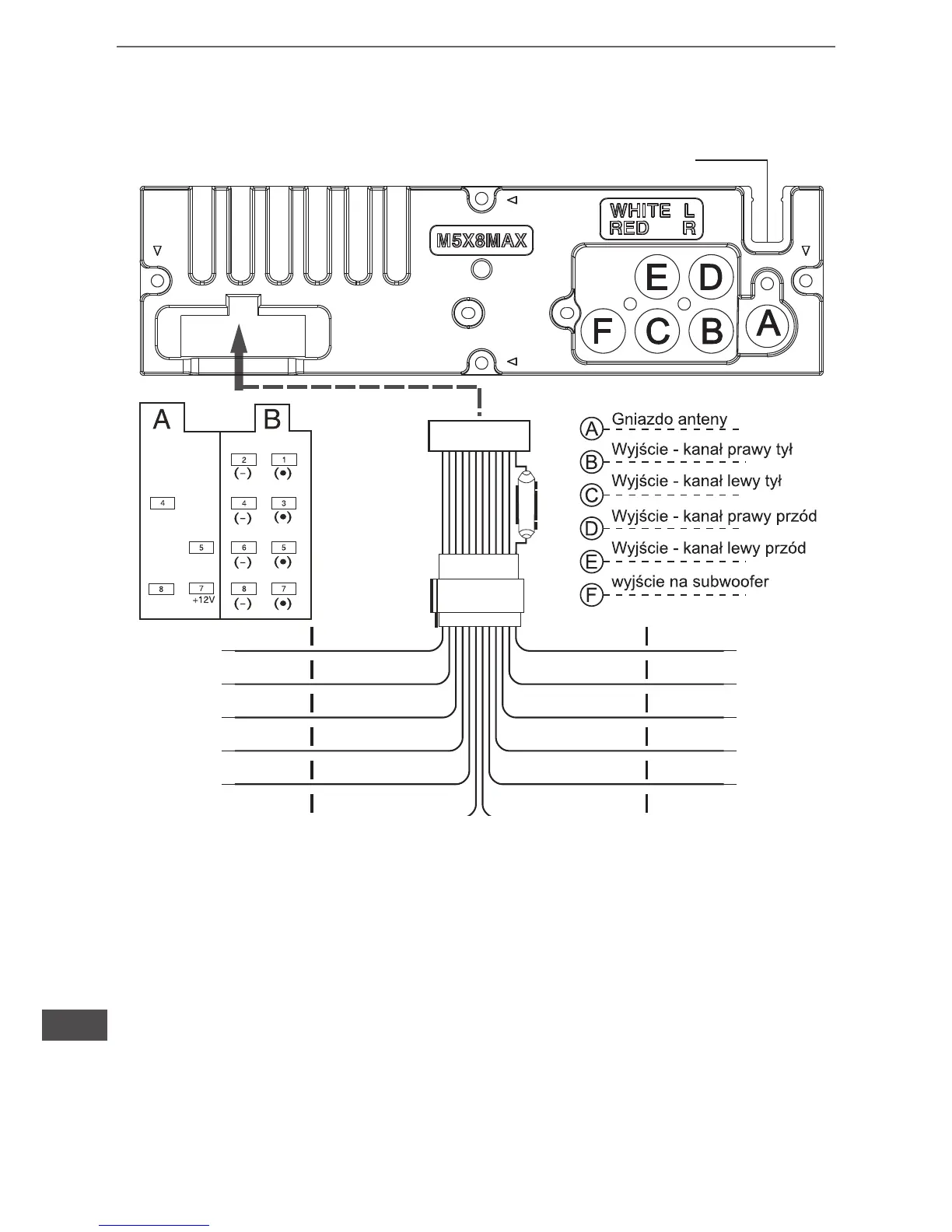

DIAGRAM PODŁĄCZANIA PRZEWODÓW
15A
CZERWONYZASILANIE (B+)
PODTRZYMANIE PAMIĘCI
UZIEMIENIE (B-)
ŻÓŁTY
TYLNY
PRAWY GOŚNIK
PRZEDNI
PRAWY GOŚNIK
PRZEDNI
LEWY GOŚNIK
TYLNY
LEWYY GOŚNIK
GND
ANTENA
PODTRZYMANIE
PAMIĘCI +12V
ZASILANIE
CZARNY
SZARY
SZARO-CZARNY
FIOLETOWY
FIOLETOWY
- CZARNY
NIEBIESKIZASILANIE ANTENY
BIAŁYGŁOŚNIK LEWY PRZÓD +
GŁOŚNIK PRAWY PRZÓD +
GŁOŚNIK LEWY PRZÓD -
GŁOŚNIK PRAWY PRZÓD -
GŁOŚNIK LEWY TYLNY +
GŁOŚNIK PRAWY TYLNY +
GŁOŚNIK LEWY TYLNY -
GŁOŚNIK PRAWY TYLNY -
BIAŁO-CZARNY
ZIELONY
ZIELONY
-CZAARNY
Antena Bluetooth
