P-QSG-VSD2 - Rev.September 2017
34
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1
5
2
6
8
4
3
7
1 2 3
4
Quick
Clean
Time
Out
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1 2 3
4
Quick
Clean
Time
Out
15
Line 1
Line 2
Line 3
Line 4
9
13
12
10
11
14
Save?

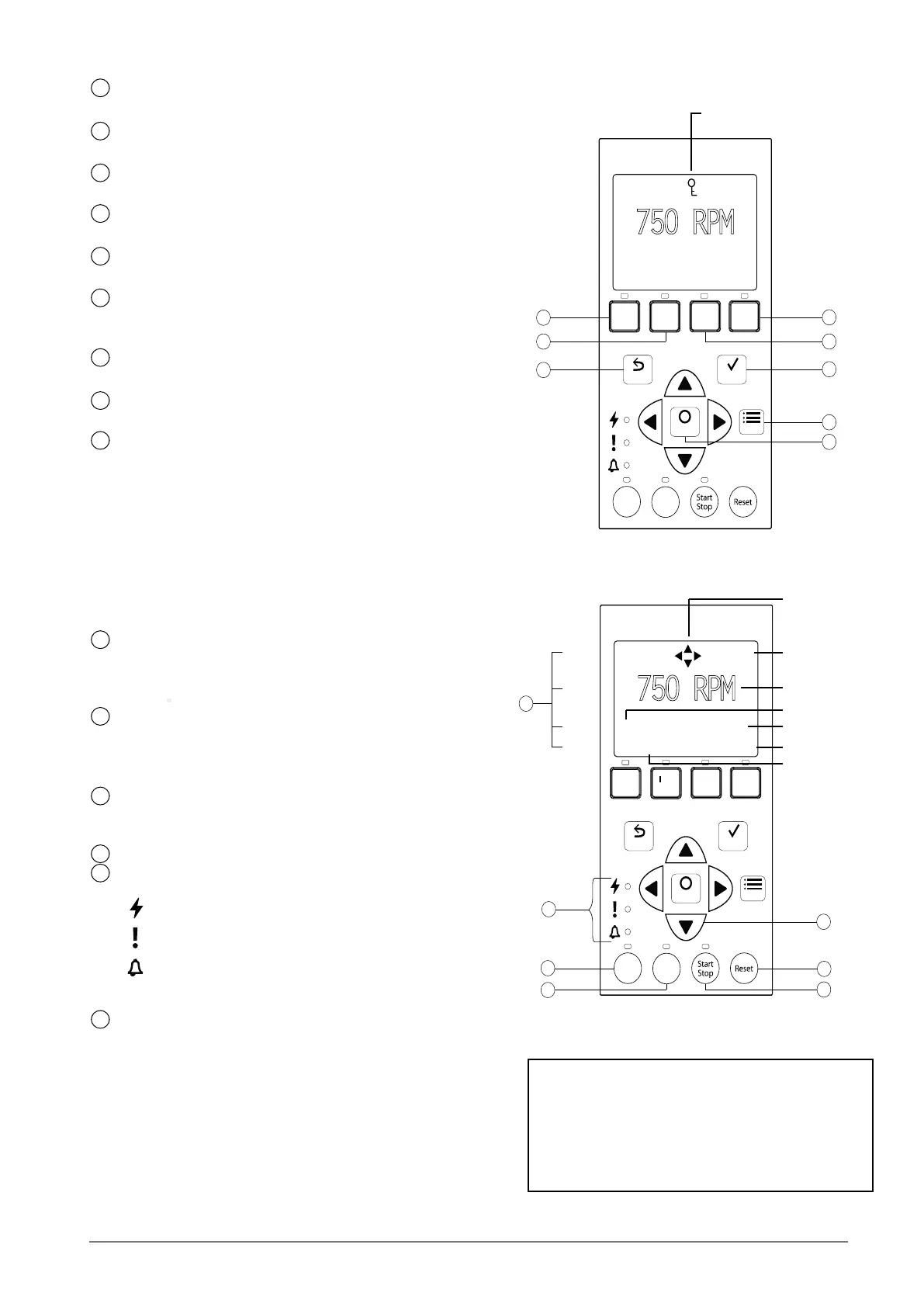

Bedienfeld #1-8
Bedienfeld #9-15
Taste 1: Die Taste drücken, um die Drehzahl 1 (750 RPM)
auszuwählen. Wenn die LED leuchtet, ist die Drehzahl 1 aktiv.
Taste 2: Die Taste drücken, um die Drehzahl 2 (1500 RPM)
auszuwählen. Wenn die LED leuchtet, ist ddie Drehzahl 2 aktiv.
Taste 3: Die Taste drücken, um ddie Drehzahl 3 (2350 RPM)
auszuwählen. Wenn die LED leuchtet, ist die Drehzahl 3 aktiv.
Taste 4: Die Taste drücken, um die Drehzahl 4 (3110 RPM)
auszuwählen. Wenn die LED leuchtet, ist die Drehzahl 4 aktiv.
„Back“ (Zurück): Geht einen Schritt im Menü zurück. Beendet,
ohne die aktuelle Einstellung zu speichern.
„Save“ (Speichern): Speichert die Einstellung des aktuellen
Menüpunktes. Wenn ein Parameter eingestellt wurde, dann
wird das „Save“(Speichern)-Symbol angezeigt.
Menü-Taste: Gibt den Zugriff auf die Menüpunkte frei, wenn
die Pumpe gestoppt wird.
„Select” (Auswahl): Drücken, um die aktuell auf dem
Bildschirm angezeigte Option auszuwählen.
Pfeiltasten:
• Aufwärtspfeil: Wechselt im Menübaum in die nächsthöhere
Ebene oder erhöht einen Wert bei der Bearbeitung einer
Einstellung.
• Abwärtspfeil: Wechselt im Menübaum in die nächsttiefere
Ebene oder reduziert einen Wert bei der Bearbeitung
einer Einstellung.
• Pfeil nach links: Bewegt den Cursor bei der Bearbeitung
einer Einstellung um einen Wert nach links.
• Pfeil nach rechts: Bewegt den Cursor bei der Bearbeitung
einer Einstellung um einen Wert nach rechts.
Steuerungen und LEDs
„Quick Clean“ (Schnellreinigung): Pumpe erhöht die
Drehzahl (zum Ansaugen, Reinigen, Hinzufügen von
Chemikalien usw.). Die LED leuchtet, wenn die Funktion
aktiv ist.
„Time Out“ (Auszeit): Lassen Sie die Pumpe für einen
festgelegten Zeitraum in einem gestoppten Zustand, bevor
Sie den normalen Betrieb wieder aufnehmen. Die LED
leuchtet, wenn die Funktion aktiv ist.
Start/Stopp-Taste: Startet oder stoppt die Pumpe. Wenn
die LED leuchtet, läuft die Pumpe oder sie befindet sich in
einem Modus, in dem sie automatisch startet.
Reset-Taste: Setzt einen Alarm oder eine Warnung zurück.
LEDs
Eingeschaltet: Grünes Licht, wenn die Pumpe
eingeschaltet ist.
Warnung: Die LED leuchtet, wenn eine Warnbedingung
aufgetreten ist.
Alarm: Die rote LED leuchtet, wenn eine Alarmbedingung
eintritt.
Bedienfeld LCD:
• Zeile 1 - Das Schlüsselsymbol zeigt an, dass der
Passwortschutz aktiv ist. Wenn der Passwortschutz
nicht aktiviert ist, wird kein Schlüsselsymbol angezeigt.
Hier wird auch die aktuelle Uhrzeit angezeigt. Es
werden aktive Cursor angezeigt, wenn die Eingabe per
Pfeiltasten verfügbar ist.
• Zeile 2 - Zeigt die aktuelle Pumpendrehzahl (RPM) an.
• Zeile 3 - Countdown-Zeit und Watt
• Zeile 4 - Aktueller Pumpenstatus und aktuelle Funktion.
In dieser Zeile wird „Save?“ angezeigt, wenn eine
Parametereinstellung gespeichert werden kann.
5
1
2
3
4
6
7
8
9
10
11
12
13
14
15
Hinweis: Schließen Sie die Tastenfeldabdeckung
nach jeder Benutzung des Tastenfeldes.
Hinweis: Verwenden von Schraubendrehern oder
Stiften zur Programmierung der Pumpe beschädigt
die Deckfolie des Tastenfeldes. Programmieren Sie
die Pumpe nur mit Ihren Fingern.
Symbol Schlüsselsperre
Aktuelle Drehzahl
Countdown Zeit
Symbol “Speichern”
Aktuelle Uhrzeit
Aktueller
Energieverbrauch
Aktive Cursor
Aktuelle laufende
Funktion
