Verkabelung
1. Stellen Sie sicher, dass alle Fehlerschutzschalter, Sicherungen und Schalter ausgeschaltet
sind, bevor Sie den Motor verkabeln.
WARNING! RESTSPANNUNG – Warten Sie vor dem Service min. 60 Sekunden!
2. Stellen Sie sicher, dass die Netzspannung den Anforderungen auf dem Motortypenschild
entspricht. Wenn diese Anforderung nicht erfüllt ist, kann der Permanentmagnetmotor
beschädigt werden.
3. Zur Kabeldimensionierung und zur generell korrekten elektrischen Installation, beachten Sie
bitte die Spezifikationen der nationalen Vorschriften, Richtlinien und Gesetze.
4. Verwenden Sie eine Zugentlastung und stellen Sie sicher, dass alle elektrischen Verbindungen
sauber und fest sind.
5. Kürzen Sie die Kabel auf eine angemessene Läng, damit sie sich nicht überlappen oder
berühren, wenn sie verbunden sind.
6. Nach der Verkabelung können Sie das Bedienteil wieder montieren, indem Sie das Kabel
wieder am Bedienteil-Anschluss einstecken und das Bedienteil in der gewünschten Richtung
mit den Schrauben an den vier (4) Ecken fixieren.
Hinweis: Stellen Sie sicher, dass das Kabel des Bedienteils nicht zwischen dem Motor und dem
Tastenfeld eingeklemmt wird, wenn Sie es wieder anbringen.

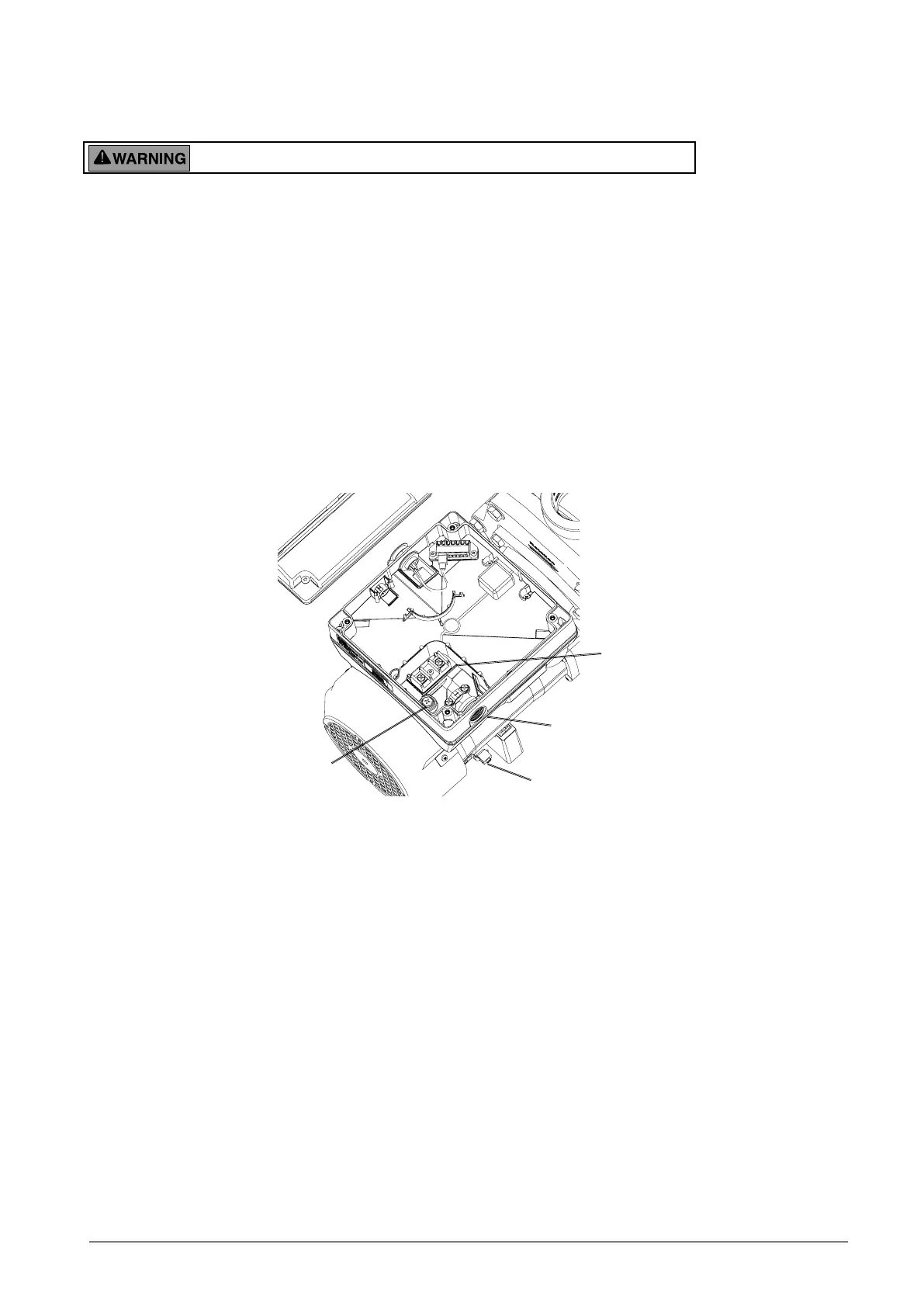

IntellFlo
®
Elektrsche Daten
Geräteschutz: zweipolige Schutzeinrichtung, 20A, an der Schalttafel.
Eingang: 230 VAC, 50/60 Hz, 3200 Watt, 1 Phase
Bedienteil-
Anschluss
1/2”-Rohrdurchführung
Erdungskabelanschluss
(grüne Schraube)
Befestigungsöse
