INTELLIFLO VSD 2 - QUICK START GUIDE
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
ENGLISH
ESPAGNÕL
Bedenngselementen en LEDs
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1
5
2
6
8
4
3
7
1 2 3
4
Quick
Clean
Time
Out
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1 2 3
4
Quick
Clean
Time
Out
15
Line 1
Line 2
Line 3
Line 4
9
13
12
10
11
14
Save?

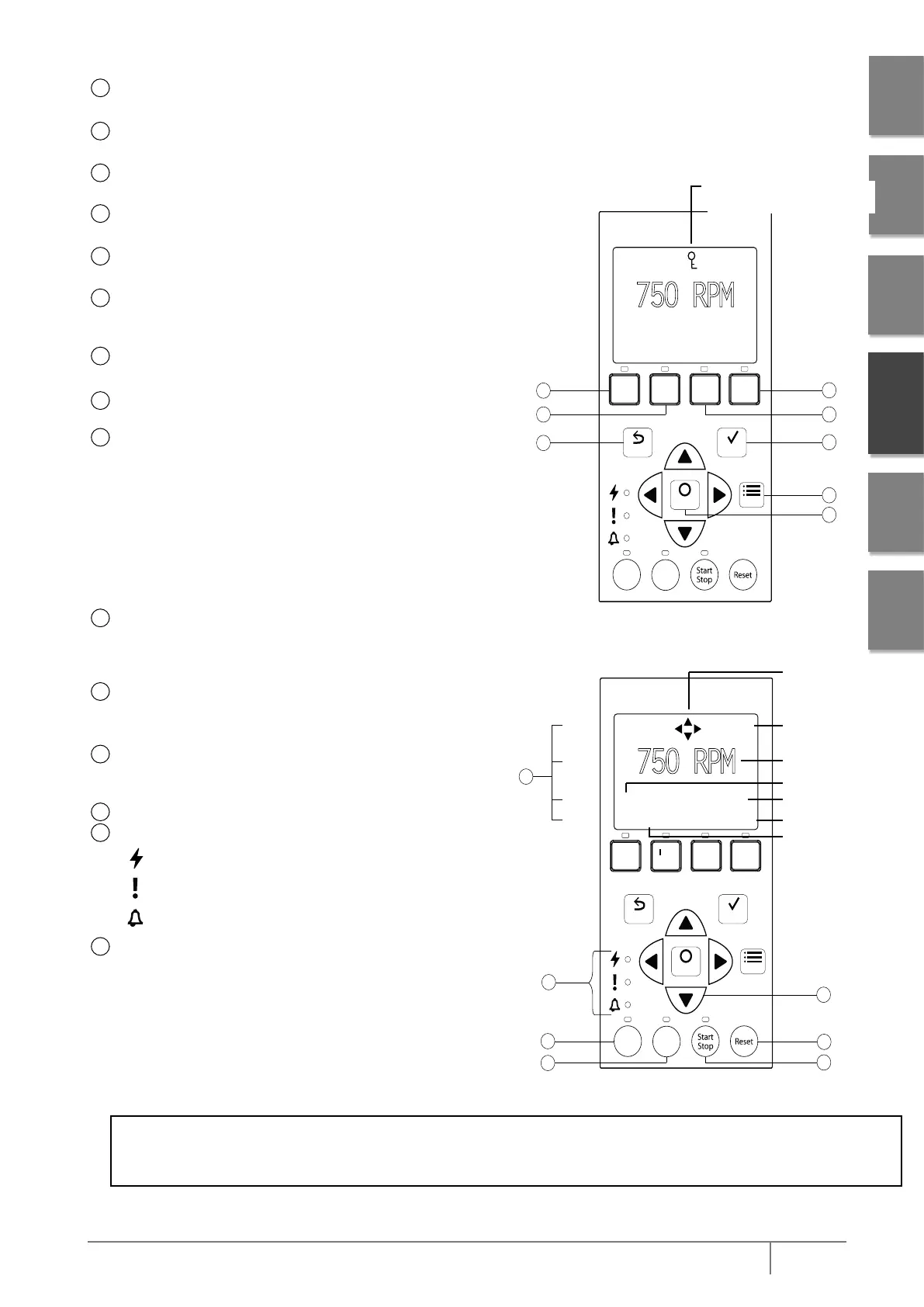

Bedieningspaneel #1-8
Bedieningspaneel #9-15
Knop 1: Druk de knop in om snelheid 1 te selecteren (750 RPM).
Als de LED brandt, is snelheid 1 actief.
Knop 2: Druk de knop in om snelheid 2 te selecteren (1500
RPM). Als de LED brandt, is snelheid 2 actief.
Knop 3: Druk de knop in om snelheid 3 te selecteren (2350
RPM). Als de LED brandt, is snelheid 3 actief.
Knop 4: Druk de knop in om snelheid 4 te selecteren (3110
RPM). Als de LED brandt, is snelheid 4 actief.
Terug: Gaat één stap terug in het menu; verlaat het programma
zonder de huidig instelling te bewaren.
Bewaren: Bewaart de huidige instellingen van het menu.
Wanneer een parameter aangepast werd, verschijnt het
icoontje ‘Save?’
Knop Menu: Voert u naar de menuonderdelen als de pomp
gestopt is.
Knop Select: Deze knop drukt u in om de optie die op dat
moment op het scherm staat, te selecteren.
Pijltoetsen:
• Pijl omhoog: Ga een niveau omhoog in de menuboom of
verhoog met 1 bij het wijzigen van een instelling.
• Pijl omlaag: Ga een niveau omlaag in de menuboom of
verlaag met 1 bij het wijzigen van een instelling.
• Pijl naar links: Ga met de cursor 1 cijfer naar links bij
het wijzigen van een instelling.
• Pijl naar rechts: Ga met de cursor 1 cijfer naar rechts
bij het wijzigen van een instelling.
Quick Clean (= Snelle Schoonmaak): De pomp verhoogt het
toerental (om leeg te zuigen, schoon te maken, chemicaliën
toe te voegen, etc.). De led brandt wanneer de functie actief
is.
Time Out: maakt het mogelijk om de pomp gedurende een
ingestelde tijdsduur stil te leggen vooraleer ze weer begint
te werken. De led brandt wanneer de functie actief is.
Knop Start/Stop: Start of stopt de pomp. Wanneer de LED
brandt, draait de pomp op dat moment of zal ze automatisch
beginnen draaien.
Reset Knop: Stelt een alarm of melding terug.
LEDs
Aan: Groen licht wanneer de pomp stroomvoeding
krijgt.
Waarschuwing: “Aan” bij een waarschuwing
Alarm: De rode led brandt bij een alarm
LCD van het bedieningspaneel:
• Regel 1 - De sleutel maakt duidelijk dat de modus
‘Bescherming paswoord’ actief is. Als ‘Bescherming
paswoord’ niet actief is, verschijnt er geen sleutel.
• Regel 2 - Toont de huidige pompsnelheid (RPM).
• Regel 3 - Afteltijd en watt.
• Regel 4 - Huidige pompstatus
Opmerking: Sluit altijd het deksel van het bedieningspaneel nadat u dat gebruikt hebt.
Opmerking: Gebruikt u een schroevendraaier of een pen om de pomp te programmeren, dan beschadigt dat de
beschermfilm van het bedieningspaneel. Gebruik alleen uw vingers om de pomp te programmeren.
5
1
2
3
4
6
7
8
9
10
11
12
13
14
15
Pictogram: Toets Vergrendeld
Huidige snelheid
Afteltijd
Bewaren?
Huidige tijdstip
Huidg energieverbruik
Actieve cursor
Huidige actieve
functie
