P-QSG-VSD2 - Rev.September 2017
66
Cableado
1. Asegurarse que todos los frenos elèctricos e interruptores estàn apagados antes del cableado del motor.
ALMACÈN CARGADO – Esperar por lo menos sesenta (60) segundo antes de las tareas de
mantenimiento
2. Asegurese que el voltaje es el requerido en la lista de la placa del motor. Si el voltaje no es el correcto,
puede ocurrir un daño permanente al motor.
3. Para los tamanos del cableado y para indicacione generale para una instalacion eléctrica correcta, por
favor seguir las especificacione definidas en el còdigo Nacional Elèctrico y cualquier código local que sea
requerido.
4. Use el aliviador de tensiòn y asegurese que todas las conexiones elèctricas estàn limpias y apretadas.
5. Corte el cable a la longitud correcta, en modo que no se sobrepongan o toquen cuando estèn conectados.
6. Reinstalar el teclado despues del cableado de la bomba, conectando la tapa en la conexión del drive wiring
y volver a poner el teclado en la dirección deseada con cuatro tornillos en las esquinas.
Nota: Asegurarse que el cable del teclado no quede comprimido entre el drive y el teclado durante la fase
de colocamiento.
Especcacones eléctrcas de la bomba IntellFlo
®
Protección de circuitos: Dispositivo de seguridad bipolar de 20 AMP en el panel eléctrico.
Entrada: 230 V CA, 50/60 Hz, 3200 vatios, monofásico

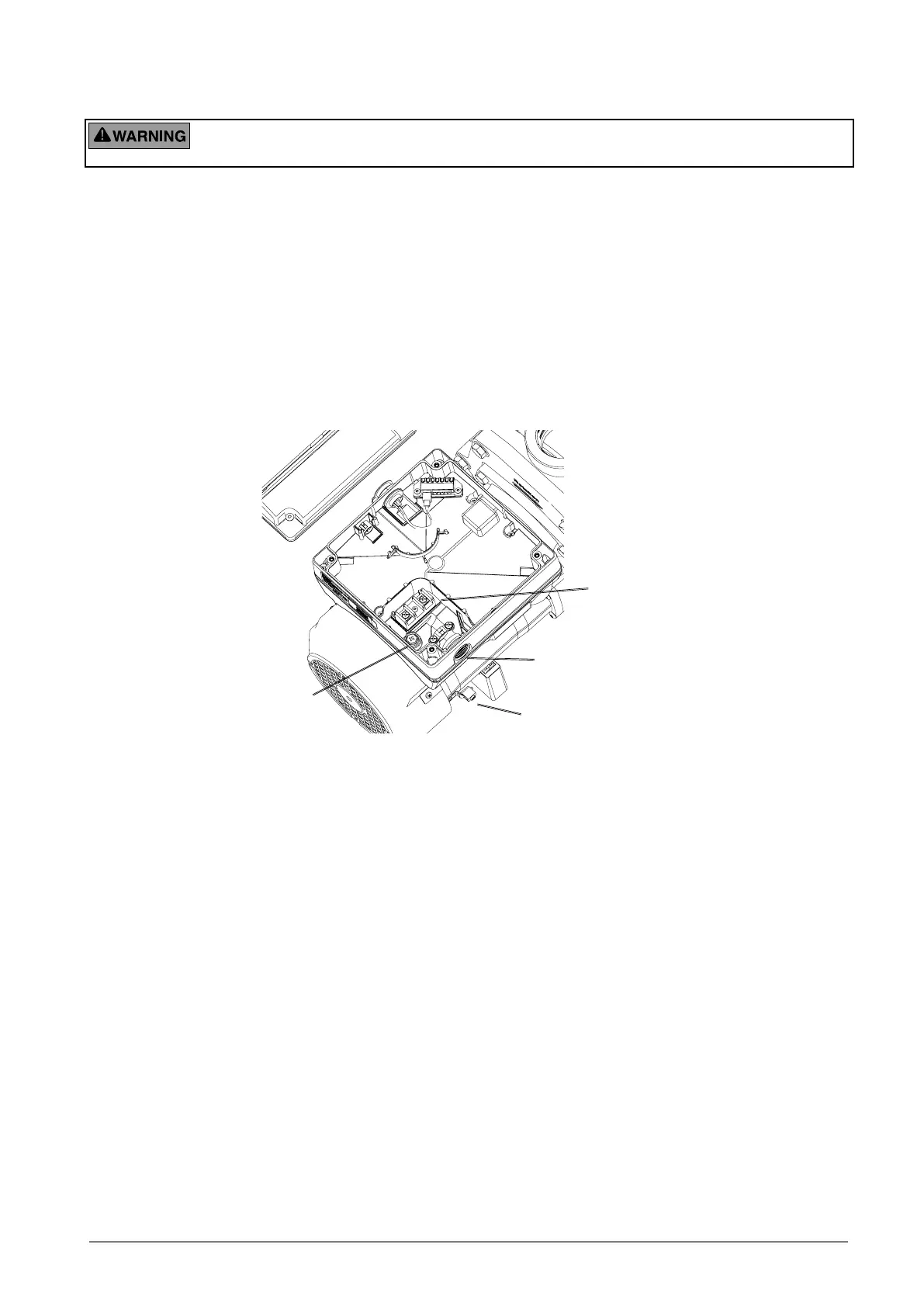

Drive Wiring
Connection
1/2” NPD
Conduit Port
Ground Wire
Connection
(green screw)
Bonding Lug
To Next Page
