ITALIANO

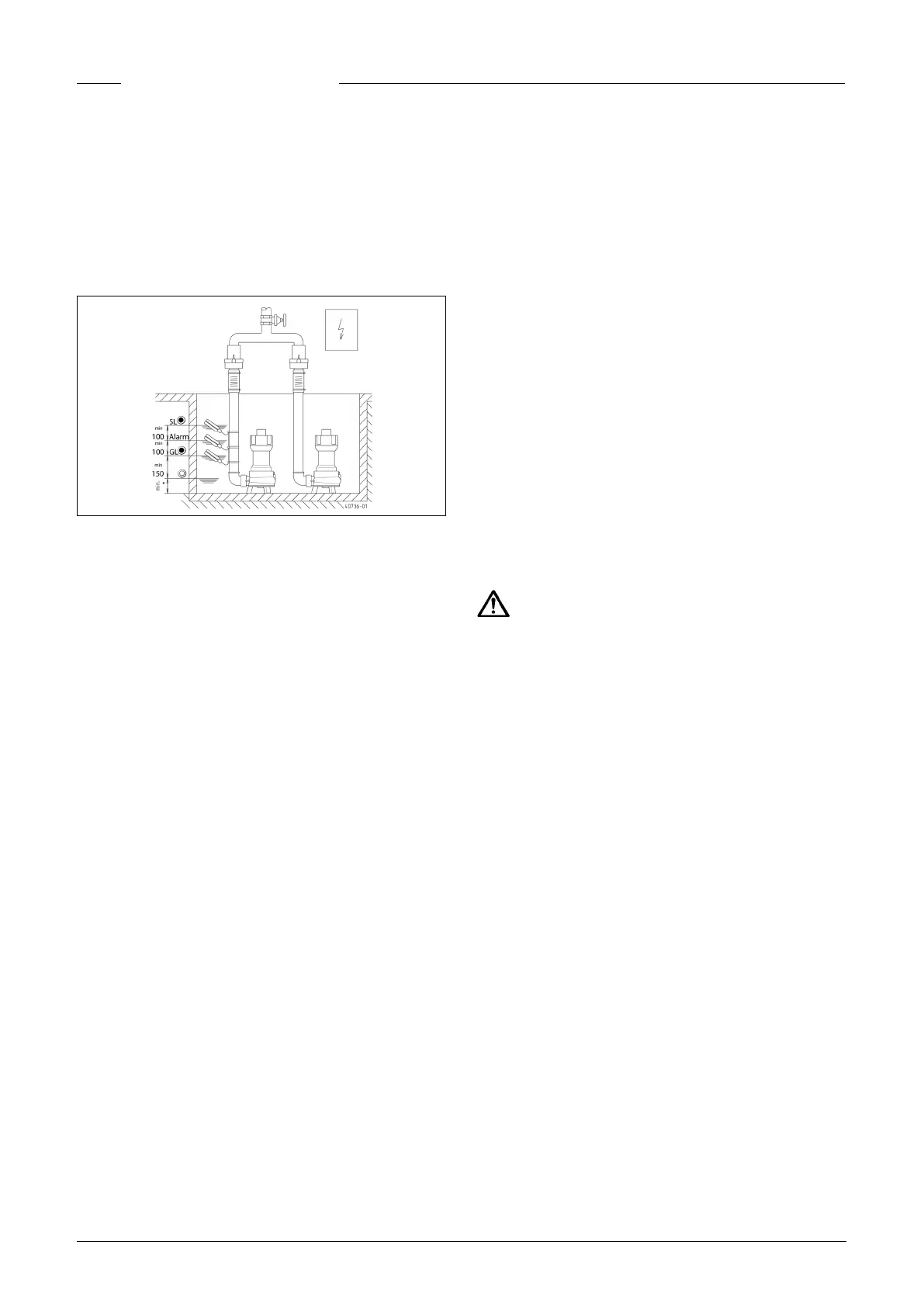

Collegamento del trasduttore a impulsi continui:
• Carico di base ON-OFF: Morsetto 21/23
• Carico di picco ON-OFF: Morsetto 24/25
• Allarme di acqua alta: Morsetto 27/28
Con interruttore a galleggiante separato per -OFF-
• Pompa(e) OFF: Morsetto 21/22
• Carico di base ON: Morsetto 22/23
• Carico di picco ON: Morsetto 24/25
• Allarme di acqua alta: Morsetto 27/28
GL= Carico di base · SL= Carico di picco
Alarm= Allarme acqua alta
Esercizio con funzione di carico di picco
In caso di impianti doppi: In caso di allarme di acqua alta ven-
gono trasmessi comandi di attivazione aggiuntivi:
• per la pompa a carico di base (jumper BRX3 su GL) o
• per entrambe le pompe (jumper BRX3 su SL).
Funzionamento senza funzione di carico di
picco (nessun funzionamento parallelo delle
pompe)
Non collegare l'interruttore a galleggiante "Carico di picco" o
staccare dal morsetto 24/25.
Il jumper BRX3 deve trovarsi su "GL".
In caso di attivazione dell'interruttore salvamotore l'unità di co-
mando passa automaticamente a pompa di riserva (non con BD
00E).
Funzionamento come impianto singolo
Il comando può funzionare anche con una sola pompa collega-
ta. Entrambi i salvamotori devono essere attivati
(non con BD
00E)
.
Spostare il selettore della pompa non collegata in posizione "0"
e quello della pompa collegata in posizione "Automatik".
Cicalino di allarme interno
Tono costante: Il cicalino può essere impostato per un tono co-
stante. A tal ne estrarre il ponticello BRX2.
Spegnimento: L’allarme interno può essere spento. A tal ne
estrarre il ponticello “BRX1” nei pressi del cicalino. Anché non
vada perso, applicare il ponticello su una spina a 2 poli.
Cicalino di allarme esterno (accessorio)
AVVISO! In caso di collegamento di un cicalino esterno si deve
spegnere il cicalino integrato.
Un cicalino a 12 V con un assorbimento di corrente di max. 30
mA può essere collegato ai morsetti "S+" e "S-" di polarità cor-
retta.
Segnalazione remota di anomalie
La segnalazione remota avviene tramite i morsetti 40/41 sulla
scheda. Il contatto del circuiti di chiusura a potenziale zero es-
sere caricato di max. 5 A/250 V AC.
Spie di allarme o lampeggianti esterne a 230 V
(accessori)
Collegare la spia a 230 V ~(max. 1 A) al morsetto N e 41.
Inserire jumper isolati da morsetto U~ dopo 40. Il circuito è
protetto da F1.
Impostare il jumper BRX2 come segue:
Spia lampeggiante senza BRX2 (permanente ===)
Spia di avvertenza con BRX2 (lampeggiante _Π_Π_ )
Accumulatore per allarme indipendente dalla
rete (accessori)
Collegare l'accumulatore alla clip di collegamento e ssare
sull'apposito posto della scheda con il fermacavi presente.
Un accumulatore scarico può essere caricato per essere pron-
to per il funzionamento entro circa 24 ore. La carica completa
viene raggiunta in circa 100 ore.
AVVISO! Vericare regolarmente il funzionamento corretto
dell'accumulatore! La durata è di circa 5-10 anni. Annotare la
data d'uso dell'accumulatore e sostituire l'accumulatore pre-
ventivamente dopo 5 anni.
ATTENTIONE!
Utilizzare solo accumulatori NiMh 9V del produttore! L' utilizzo
di batterie asciutte o Lithium comporta il rischio di esplosione!
Uso di un contatore d'esercizio LCD
(accessorio)
La posizione sulla scheda è denita con "BSZ" a seconda della
pompa. Accorciare i li di collegamento del contatore d'eserci-
zio in modo uniforme di circa 10 mm e inserire sulla scheda. Sia
i li di collegamento che le prese sulla scheda sono contrasse-
gnati con "N-P-I-R".
Dopo la riattivazione della tensione di rete il display LCD deve
essere visibile. Se non si verica nessuna visualizzazione, di-
sattivare la tensione di rete, rimuovere il contatore d'esercizio
e inserire ruotato di 180°.
MANUTENZIONE
Il comando non necessita di manutenzione. I trasduttori di li-
vello devono essere controllati regolarmente a seconda della
qualità dell'acqua carica e deve essere liberato dai depositi!
Controllare regolarmente un eventuale accumulatore a 9 V
presente per l'allarme indipendente dalla rete. Staccare la ten-
sione dal comando e attivare una segnalazione di allarme (ad
es. attivare il salvamotore). L'altezza del suono e il volume del
cicalino non devono variare sostanzialmente nel corso di diver-
si minuti, in caso contrario sostituire l'accumulatore. Sostitui-
re preventivamente gli accumulatori con più di cinque anni.
22
