FRANÇAIS
usées.
AVIS! Si la position "Hand" (manuelle) est trop longtemps ac-
tivée, la pompe peut aspirer de l'air. Certains types de pom-
pes doivent ensuite être purgés car ils ne refoulent plus le cas
échéant.
Arrêt de la pompe.
Placer la commutateur dans la position "0". La pompe est ar-
rêtée. Pour les installations doubles, la pompe qui demeure en
fonctionnement automatique continue de tourner.
DÉFAILLANCES
AVERTISSENMENT!
Avant chaque intervention : mettre la ou les pompe(s) hors
tension en ôtant les fusibles en amont et s'assurer que les
pompes ne peuvent pas être remises sous tension par d'autres
personnes.
AVIS!Seul un électricien qualié peut réaliser des travaux sur
la commande.
Un acquittement du report de défaut n'est possible qu'avec
l'élimination du défaut.
La pompe ne fonctionne pas
Si la pompe ne fonctionne ni en mode automatique ni en mode
manuel et si aucune défaillance n'est achée, veuillez vérier
les fusibles en amont dans le tableau de distribution. Rempla-
cer les fusibles défectueux par des fusibles de même valeur
nominale ! Si les fusibles se déclenchent de façon répétée,
veuillez informer le service après-vente.
Achage "Drehfeld falsch" (Rotation du
champ incorrecte)
Pas pour BD 00E / BD 610EC. L'ordre des phases du réseau est
incorrect ou il manque une phase. C'est pourquoi la perfor-
mance de la pompe est faible ou inexistante.
Achage "Störung Pumpe" (Panne pompe).
Pas pour BD 00E.
La protection moteur s'est déclenchée.
• Erreur de phase - course diphasée (fusible défectueux ?)
• Surcharge - Rotation dure de la roue à aubes ou roue à aubes
bloquée
• Déclenchement intempestif - mauvais réglage de la protec-
tion moteur ou protection moteur défectueuse
• Erreur électrique du moteur - dommage sur la bobine
Après avoir éliminé le défaut, veuillez, pour la remise en ser-
vice, réinitialiser le disjoncteur-moteur.
Pompes avec thermostats à enroulement
Le thermostat désactive la pompe avant que celle-ci ne sur-
chauffe. Une surchauffe apparaît lorsque par ex. la tempéra-
ture du uide à refouler est supérieure à 35 °C ou lorsque la
pompe travaille à la surface. Après son refroidissement, la
pompe est automatiquement réactivée, il n'y a pas de signal
d'erreur.
Achage "Hochwasser" (Niveau trop élevé)
Le niveau d'eau dans la cuve est trop élevé, soit à cause d'un
refoulement trop faible de la pompe soit à cause d'une arrivée
abondante des eaux usées.
Remarque (BD 00E).
Le déclenchement du dispositif de sécurité de l'appareil n'en-
traîne pas l'achage "Störung Pumpe" (Panne pompe) bien que
la pompe ne refoule plus. Le signal d'erreur a lieu uniquement
avec le signal de niveau trop élevé.
AVIS! Les fusibles défecteux doivent seulement être rempla-
cés par le même type de fusibles.
MONTAGE
Lors de l'utilisation de la commande, il est nécessaire d'obser-
ver les différentes lois nationales, les directives ainsi que les
dispositions locales.
AVERTISSENMENT!
Avant chaque intervention : mettre la ou les pompe(s) hors
tension en ôtant les fusibles en amont et s'assurer que les
pompes ne peuvent pas être remises sous tension par d'autres
personnes.
AVIS!Seul un électricien qualié peut réaliser des travaux sur
la commande.
AVIS! L'unité de commande ne doit pas être installée dans la
zone à risque d'explosion ni dans la cuve !
Installer l'unité de commande à l'abri de l'humidité ainsi que
dans une pièce bien ventilée au-dessus du niveau de retenue
an qu'il soit possible d'effectuer un contrôle à tout moment
et en toute facilité. Fixer le boîtier à la verticale avec 4 vis au
minimum.
AVIS! Lors du montage de l'unité de commande dans une co-
lonne placée à l'extérieur, une condensation risque de se for-
mer, ce qui pourrait entraîner des dysfonctionnements ou une
défaillance totale de l'unité. Veuillez respecter les indications
pour le montage correct d'une colonne.

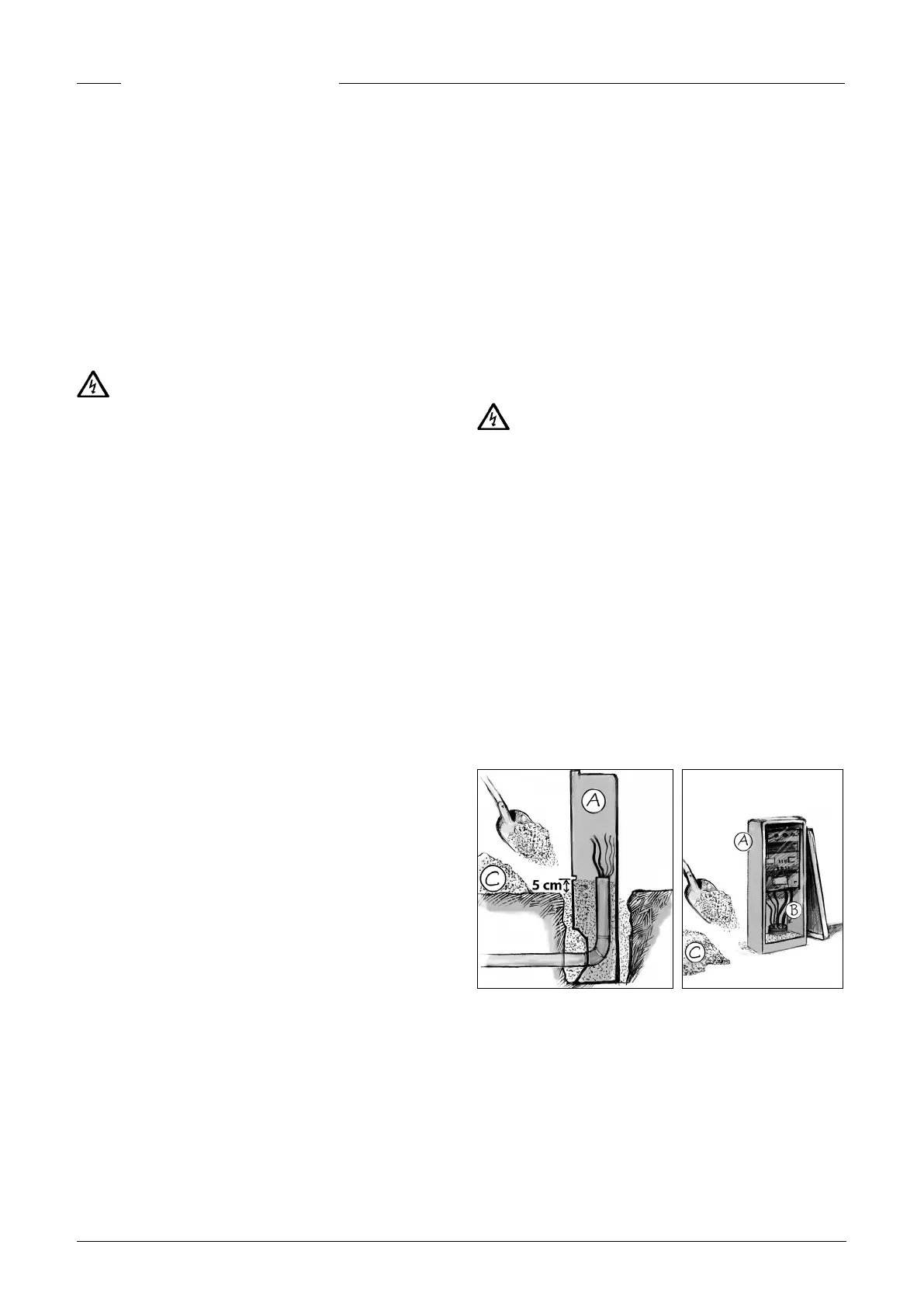

A-Boîtier vide B - Bouchon d'étanchéité C- sable blanc sec
Remarque : Les raccordements représentés en tirets sur le
schéma de connexion doivent être réalisés par le client !
Connexion secteur
Utiliser des fusibles séparés. Conviennent ici les fusibles avec
la valeur nominale : cf. caractéristiques techniques
Connecter le câble d'alimentation conformément au schéma
électrique. En cas d'un ordre incorrect des phases l'achage
"Drehfeld falsch" (rotation du champ incorrecte) s'allume, il est
nécessaire d'échanger 2 phases (ne convient pas en courant
alternatif).
Les circuits de commande 230V sont protégés par F2 et F3.
