FRANÇAIS
Si un fusible grille, la pompe correspondante ne peut pas dé-
marrer.
Branchement des pompes
Seules les pompes mentionnées par le fabricant de l'unité de
commande peuvent être connectées.
Les brins caractérisés du câble de la pompe doivent être rac-
cordés en tenant compte du schéma électrique.
Pas pour BD 00E. Les thermostats à enroulement, les brins 30
et 32 du câble de la pompe, sont raccordés selon le schéma de
raccordement en annexe. En cas de branchement des pompes
sans thermostat à enroulement, il est nécessaire de poser des
ponts isolés : A2 (Q1/Q2) - 23(Q3/Q4)
Pas pour BD 00E. Régler le disjoncteur-protecteur (Q3/Q4) sur
le courant nominal de la pompe (cf. plaque signalétique) + 10 %.
Remarque BD 00 : Le disjoncteur-protecteur protège unique-
ment contre un court-circuit de la pompe. C'est pourquoi, il est
nécessaire de régler le courant sur le disjoncteur-protecteur à
sa valeur maximale.
Avec le bon sens de rotation, la réaction au démarrage de la
pompe à courant triphasé a lieu en sens inverse de la èche
sur la carcasse du moteur. En cas de sens de rotation inversé,
il est nécessaire d'échanger deux phases du câble de la pompe
sur la commande.
ATTENTION !
La réaction au démarrage peut avoir lieu avec une grande
force.

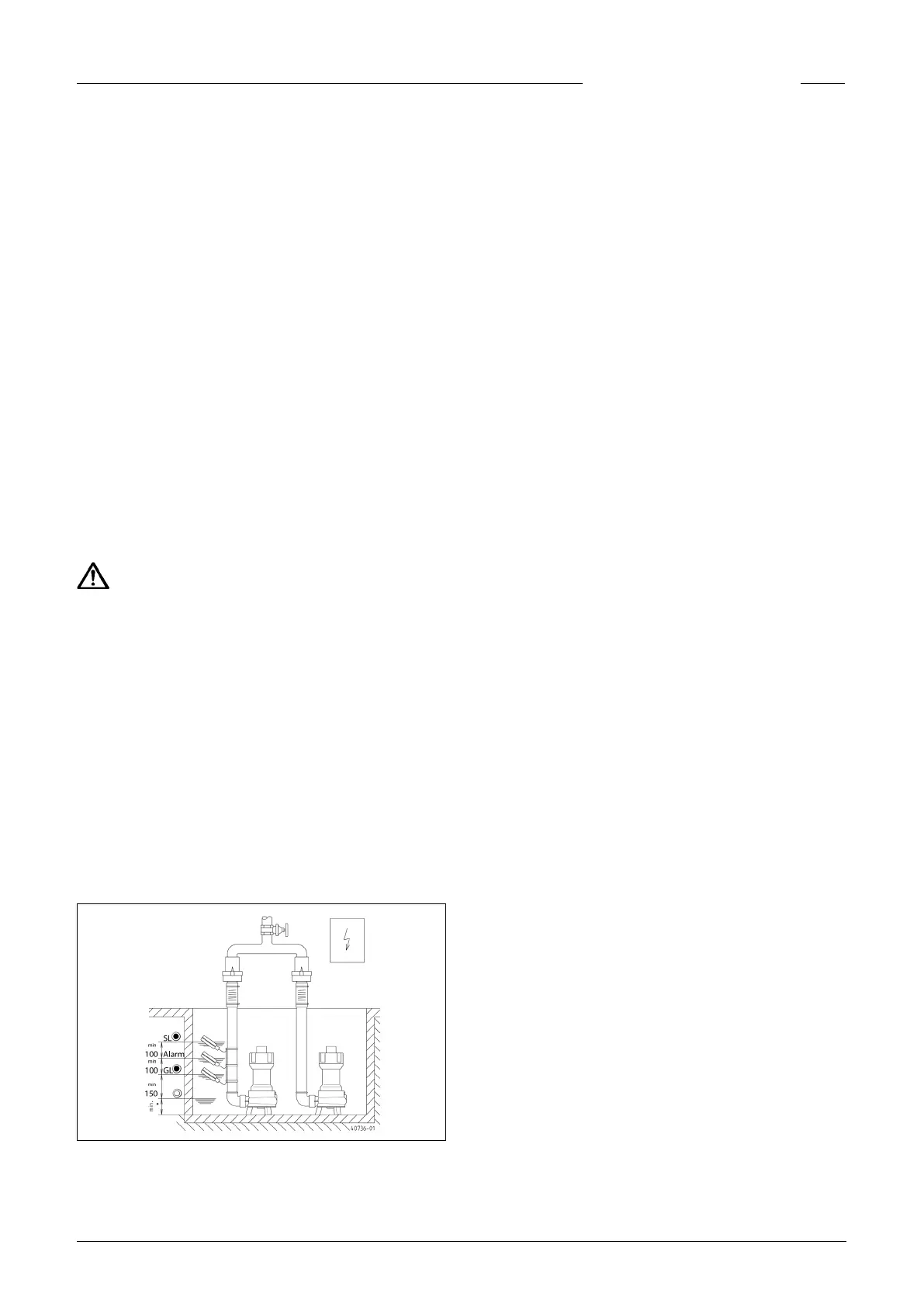

Contacteurs de niveau (accessoires)
Les niveaux dans la cuve sont déterminés par des contacteurs
permanents.
Exemples : commande à diaphragme d'air, pressostat, indica-
teur de niveau hydrostatique ou interrupteur à otteur.
Branchement des contacteurs permanents:
• Charge de base Marche/Arrêt borne 21 / 23
• Débit de pointe Marche/Arrêt borne 24 / 25
• Alarme de niveau élevé borne 27 / 28
Avec un interrupteur à otteur séparé pour - ARRÊT-
• Pompes Arrêt borne 21/22
• Charge de base Marche borne 22/23
• Débit de pointe Marche borne 24/25
• Alarme de niveau élevé borne 27/28
GL= Charge de base - SL= Débit de pointe - Alarm=Alarme ni-
veau élevé
Mode avec fonction de débit de pointe
En cas d'alarme de niveau élevé, des ordres de commutation
supplémentaires sont donnés :
• pour la pompe de débit de base (cavalier BRX3 sur GL) ou
• pour les deux pompes (cavalier BRX3 sur SL)
Mode normal sans fonction de débit de pointe (pas de fonc-
tionnement parallèle des pompes)
Ne pas connecter l'interrupteur à otteur "débit de pointe", c.-
à-d. le déconnecter de la borne 24/25.
Le cavalier BRX3 doit être sur "GL".
Lorsque le disjoncteur-protecteur se déclenche, la commande
passe automatiquement sur la pompe d'appoint (pas BD 00E).
Fonctionnement en installation simple
L'unité de commande peut également travailler uniquement
avec une pompe connectée. Les deux disjoncteurs-protec-
teurs doivent être activés (pas pour BD 00E).
Mettre le commutateur de sélection de la pompe non raccor-
dée sur la position "0" et celui de la pompe raccordée sur la po-
sition "Automatique".
Vibreur sonore interne
Son continu : il est possible de régler le vibreur sonore an
d'avoir un son continu. Pour ce faire, retirez le pont BRX2.
Arrêt: il est possible d'arrêter l'alarme interne. Pour ce faire,
retirez le pont "BRX1" à proximité du vibreur. An de ne pas le
perdre, enchez le pont sur une broche de la barrette à 2 pôles.
Vibreur d'alarme externe (accessoire)
AVIS! En cas de branchement d'un vibreur externe, le vibreur
intégré doit être désactivé.
Un vibreur de 12 V avec une intensité absorbée de 30 mA maxi-
mum peut être connecté aux bornes "S+" et "S-" en respectant
les polarités.
Signalisation à distance
La signalisation à distance se fait à partir des bornes 40/41 sur
la platine. Le contact à fermeture libre de potentiel supporte
une charge max. de 5 A/250 V AC.
13
