3 - INSTALLATION
5. Branchez le tuyau bleu d’eau traitée de 3/8” en l’enfonçant fermement dans le raccord.
6. Si vous utilisez le disrupteur de charge, enfoncez le tuyau noir de 3/8” dans le petit raccord cannelé du
collier. Le tuyau rouge de 1/2” s’enfonce dans le gros raccord cannelé.
7. Placez le robinet en position.
8. L’attache en fer à cheval se place autour du tube fileté sous
l’évier et au-dessus du séparateur. Les tuyaux connectés au
disrupteur de charge doivent s’y engager.
9. Serrez l’écrou contre l’attache pour maintenir le robinet en
position.
Etape 4 : Raccords de tuyauterie
• Raccord d’alimentation : tuyau transparent de la vanne
d’alimentation au raccord coudé blanc
• Raccord d’évacuation: le tube rouge du disrupteur de charge
ou le tube noir du raccord coudé noir se branchent sur le
raccord à l’égout
• Raccord du produit filtré : tuyau bleu du robinet au raccord
coudé bleu
• Branchez les raccords au manifold

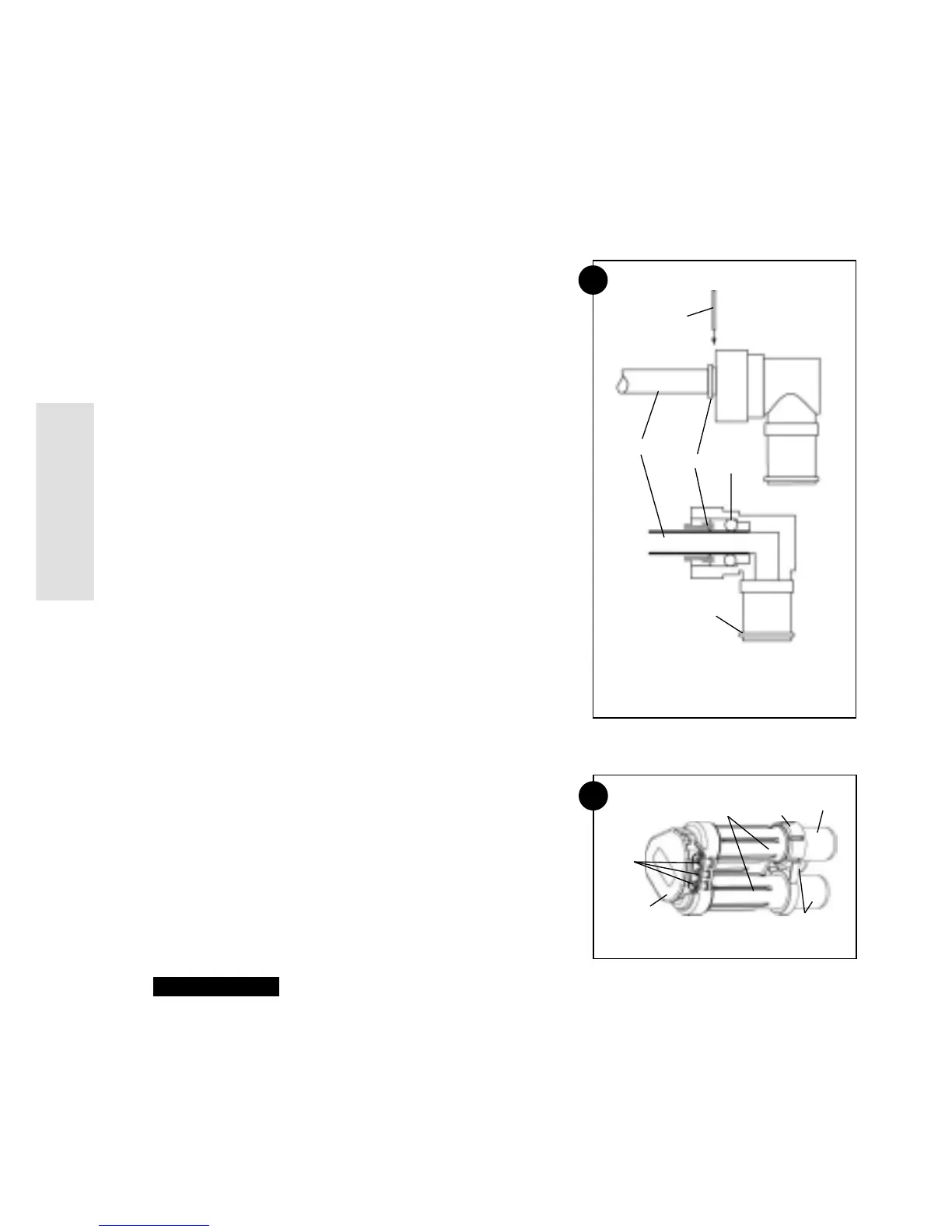

Un raccord typique est montré (Figure 7)
Vue de côté et en coupe du raccord.
REMARQUE : Pour un fonctionnement optimal du système,
nous vous conseillons d’utiliser les longueurs de
tuyau aussi courtes que possible.
Filtre de sortie
Montez le filtre de sortie charbon actif en ligne sur la
tuyauterie bleue du produit filtré. Veillez à ce qu’il soit placé
dans le sens du flux. Fixez la tuyauterie avec les attaches de
verrouillage de collier.
Adaptateur de rejet à l’égout (en option)
L’adaptateur de rejet à l’égout possède une entrée en
caoutchouc qui accepte le tuyau d’évacuation noir de 3/8” ou
le tuyau rouge de 1/2”. Le tuyau noir de 3/8” se branchera ici
si le robinet n’utilise pas le disrupteur de charge.
Lorsque le tuyau est en position, utilisez les verrouillages de
flexible fournis pour bien assurer la connexion.
REMARQUE : Pour faire glisser un tube dans l’entrée du
raccord d’évacuation, mouillez-le. L’eau
facilitera le glissement du tube dans l’entrée en
caoutchouc.
Manomètre
Le manomètre fourni peut être connecté sur la ligne d’arrivée
d’eau afin de vérifier la pression de l’eau à l’entrée du
système. Pour une performance optimale du système, la
pression dynamique en entrée doit être entre 2.76 bar (40 psi)
et 5.52 bar (80 psi) lorsque le système fonctionne.
AVERTISSEMENT : Le manomètre ne doit être utilisé que lors de la mise en route et/ou le dépannage du système.
Il doit être retiré lors de l’utilisation normale du système ce dernier n’ayant pas été évalué
avec le manomètre par certaines agences de certification.
Etape 5 : Installation du module OI
Le système OI comprend les composants suivants : carters (3), jambe de support, préfiltre, membranes OI
(2) et filtre de sortie. La tuyauterie est fixée au manifold par les raccords coudés. En choisissant un
emplacement pour le système, laissez assez de tuyauterie afin de pouvoir le déplacer pour l’entretien
périodique des filtres et des membranes (Figure 8 : Ensemble OI).
7
Attache
de blocage
de collier
Tuyau
Douille
Joint
torique
8
Carters
Jambe de support
Système d'osmose
inverse
Manifold
Préfiltre
Membranes
d'osmose inverse
Raccords
coudés
Joint
torique
Remarque: Assurez-vous que le tuyau est bien
enfoncé dans le coude. Lorsque vous
remplacez un tube, recoupez-le de quelques
millimètres avant de le réinsérer afin d'éviter
les fuites.
Vue de côté et en coupe du raccord
