3 - INSTALLATION
ACHTUNG:
Die Anlage nicht montieren/aufhängen. Keine
Montagelöcher in die Anlage bohren. Wenn die
Anlage erhöht stehen soll, ist ein solides, fest
montiertes Regalbrett erforderlich.
Empfohlene Einbaulagen
Die Anlage sollte in einer der beiden Lagen eingebaut werden.
In Lage 1 steht die Anlage auf ihren Standfüßen, die Rümpfe
verlaufen waagrecht. Leitungen so verlegen, dass sie optimal
angeschlossen werden können.
In Lage 2 wird die Anlage waagrecht auf die Gehäuseseite
gelegt, wobei die Druckrohre nach oben zeigen. Die Leitungen
müssen nach oben verlaufen. Der Fixierbügel wird nach unten
gedrückt und hält die Schlauchverbindungen.
Siehe Abbildung 9: Lage der Systemen.
HINWEIS: Bitte beachten Sie dass der Standfuß auf den
Rumpf installiert ist.
Verbindungsschmierung
Die Verbindungen mit den O-Ringen müssen erheblich
geschmiert werden. Die nachfolgende Anweisungen
beschreiben die Art und Stelle zum Schmieren.
6 Pakete mit Silikonschmiermittel sind mitgeliefert. Ein Paket
sollte vollständig verwendet werden um die Kontaktflächen
der O-Ringen in den 3 Verteileranschlüsse und den 2 UO-
Membranstellen zu schmieren (Abbildung 10). Folgen Sie
Abbildung 11 und schmieren Sie die Innenseite der 3 Verteiler
wo die Rumpfe verschraubt werden. Gebrauchen Sie ein
komplettes Silikonpaket per Rumpfstandort.
HINWEIS: Um die O-Ring-Kontaktfläche korrekt zu schmieren,
muss ein Film von sauberem Silikonfett angewendet
werden. Der Film sollte alle Fläche umfassen, die
mit dem O-Ring in Kontakt kommen. Nutzen Sie
keine fetthaltige Erdölprodukte.

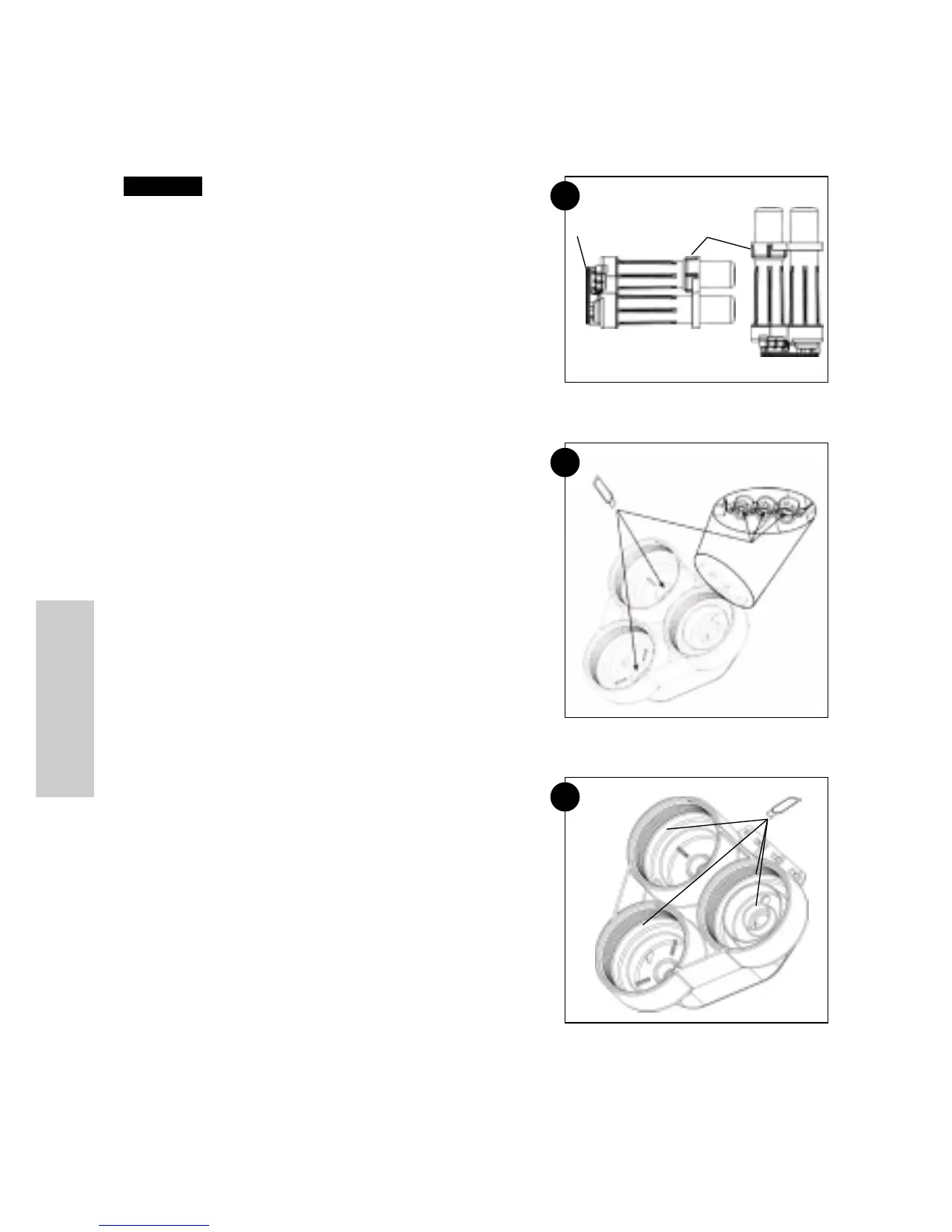

9
Systemstelle
Fixierbügel
Standfuß
erste Stelle
zweite Stelle
10
11
D
E
U
T
S
C
H
