Performance Tool W54197 User Manual

3
NOTE: Used cartridges must be removed prior to suction lling.
1. Remove the gun head cap from the barrel.
2. Submerge open end of the barrel into grease bucket. Be sure the plunger handle is depressed
 completely.Graspthebarrelrmlyandpullbackslowlyontheplungerhandle.Besurethemouth
of the barrel is always under the surface so that air is not transferred into the barrel. (Figure 5)
3. Loading is complete when plunger rod is fully extended.
4. Reattach the gun head cap to the barrel. Depress lock release and push the plunger rod back
into the gun.
NOTE: Grease guns may lose their prime on occasion, because of air pockets in the grease. If this
occurs, remove the trapped air by bleeding the head cap and resume pumping.
NOTA: Los cartuchos usados se deben remover antes de llenar a succión.
1.Remuevalatapadelacabezadelapistoladelbarril.
2. Sumerja la parte abierta del barril en el cubo de grasa. Aserurese que el
 mangodelpistonestacompletamentesuelto.Sujeteelbarrilrmemente
y jale despacio el mango del piston. Asegurese que la boca del barril
este siempre sumergida en el cubo para que no pase aire a el barril. (Fig. 5)
3. El relleno se termina cuando la barra del piston esta completamente
extendida.
4. Pongadenuevolatapadelacabezadelapistolaaelbarril.Quiteel
sujetador del seguro y ponga la barra del piston de nuevo en la pistola.
NOTA: En ocasiones las pistolas de grasa pueden perder su fuerza
debido a bolsas de aire en la grasa, si esto ocurre, remueva el aire
atrapado purgando la tapa de la cabeza y sigua bombeando.
SUCTION FILLING / LLENADO DE SUCCIÓN
CARGA DE CARTUCHO DE GRASA
NOTA: Este es un manual de instruciones basico que cubre varios modelos de pistolas de grasa. Lasilu-
straciones de abajo puenden no ser exactamente iguales que su pistola especica.
1. Desatornille la tapa del barril de la pistola girando en dirección opuesta a las manecillas del reloj. (Fig. 1)
NOTA: Debido a la escasa lubricacion del piston de goma, puede ser dicil llenar la primera vez de gra-
sa los cartuchos. Aplique una capa suciente de grasa a el piston cuandose usa la pistola por primera
vez. Esta pistola de grasa requiere un cartucho de grasa de 85 g.
2.Jalecompletamenteelmangohaciaatrasparaquelacabezadelpistonseasegureensulugar.(Fig.2)
PRECAUCÍON: Si se jala el sujetador del seguro al estar vacio, causa que el mango haga repentina-
mente para atras.
3. Despues de remover la tapa de plastico del cartucho de grasa, aplique una pequeña cantidad de
grasa al borde interior del cartucho. (Fig. 3)
4. Empuje el cartucho de grasa hacia el barril completamente, hasta que el metal selle con la parte
superior de la pistola de grasa. Retire le sello de arriba del cartucho. (Fig. 4)
5.Atornillelacabezadelatapaaproximadamentedosvueltas,asegurandosequenoapriete.Saqueel
pistondesuposiciónasegurada.Empujeelmangoparaforzarlacabezadelpistoncontraelcartucho.
Al mismo tiempo, bombee el mango para liberar el aire. Cuando la grasa salga de los extremos de la
 pistola,Aprietelacabezadelatapacontraalbarril.
6. Al momento que la pistola bombee grasa, cuidadosamente jale el sujetador del seguro y empuje la
 cabezadelpistondevueltaenlapistola.

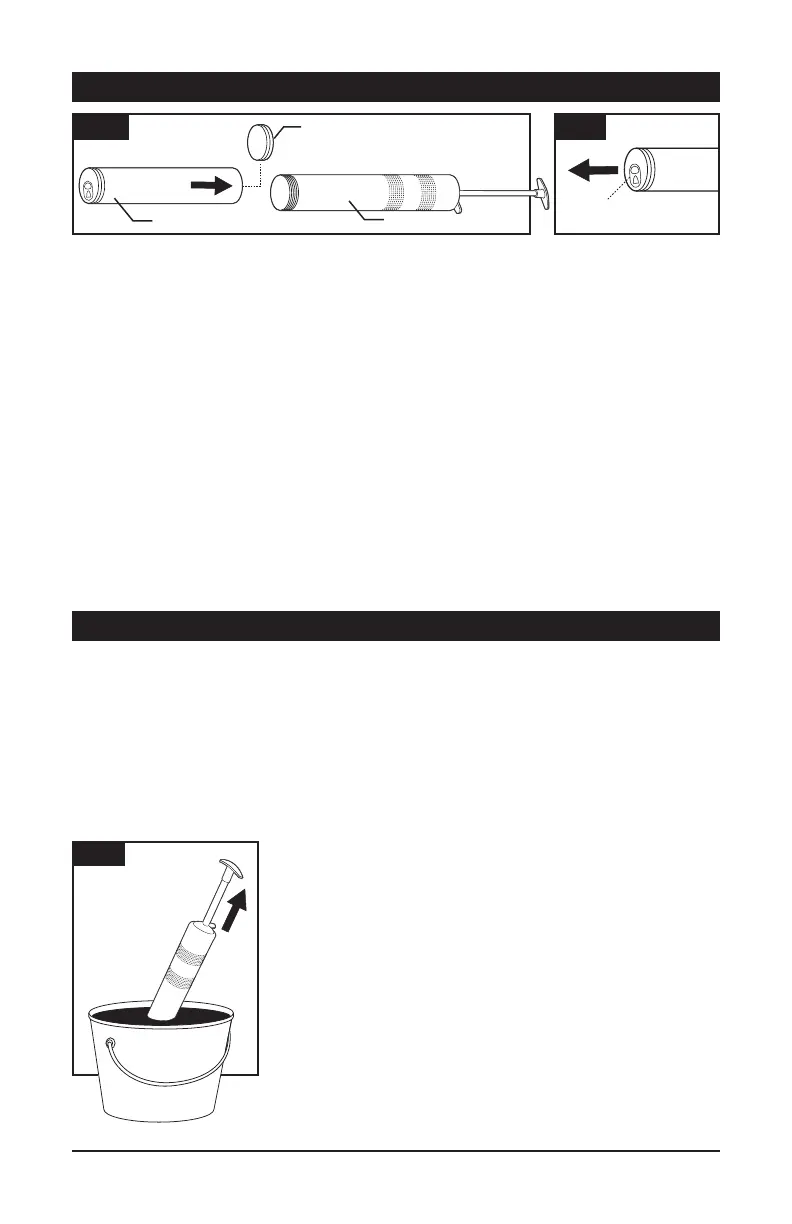

Flip-top Tab /Tapa Quita-pon
Grease Cartridge/ Cartucho de Grasa
Barrel/ Barril
Plastic Cap/ Tapa de plastico
Fig. 3
Fig. 4
Fig. 5
