9-1
BLOCK DIAGRAMS
PL11.9ABLS

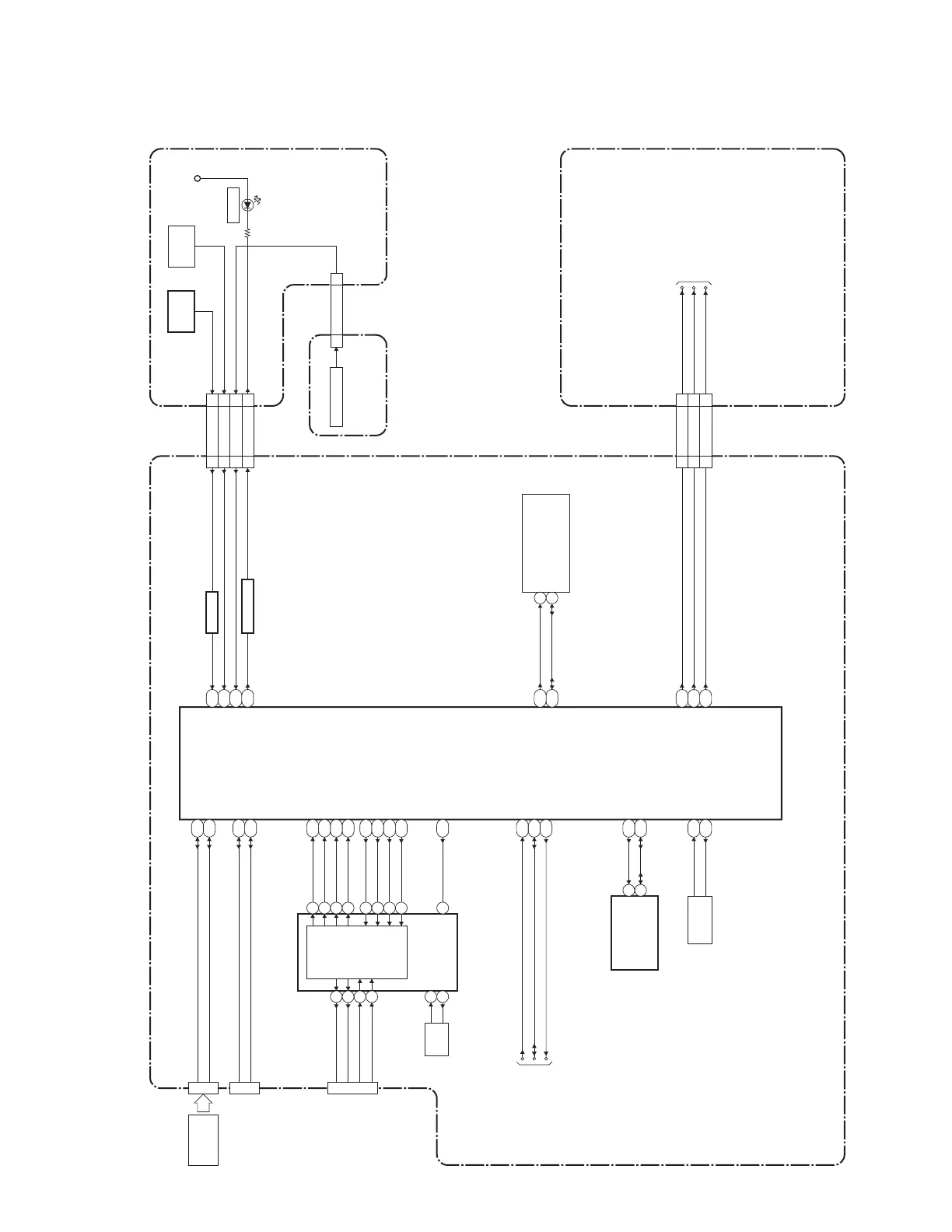

1. System Control Block Diagram
KEY SWITCH
IC3104
IC3705
(MAIN MICRO CONTROLLER)
DIGITAL MAIN CBA UNIT
IR SENSOR CBA UNIT
POWER SUPPLY CBA
FUNCTION CBA
UNIT
LIGHT
SENSOR
IC4051
REMOTE
SENSOR
RS4051
P-ON+5V
D4051
POWER
CN4001
AXO
AXI
X3101
24.576MHz
OSC
SCL
SDA
4
3
TU3001 (TUNER UNIT)
KEY-IN1
LIGHT
BACKLIGHT-SW
LED1
REMOTE
P-ON-H1
CN4052
CN4051
KEY-IN122
CN3102
Q3101
Q3102
BACKLIGHT-ADJ
BACKLIGHT-SW
P-ON-H1
BACKLIGHT-ADJ
IC3103 (MEMORY)
SCL
SDA
6
5
TU-SCL
TU-SDA
STM-SCL
STM-SDA
LED155
REMOTE22
LIGHT77
KEY-IN166
TO VIDEO/AUDIO
BLOCK DIAGRAM
TO POWER SUPPLY
BLOCK DIAGRAM
AMP-MUTE
AMP-MUTE
VGA-SCL
VGA-SCL
VGA-SDA
VGA-SDA
AD1
AA3
AB2
W4
W5
U26
U25
Y3
V6
Y4
Y2
AB5
Y23
AF2
W23
AD9
K25
AE2
G6AF3
AE4
AC5
AE26
AA22
V23
AE3
AA10
RESET HUB-RESET
RMII-RXD0
RMII-TXD0
RMII-TXD1
RMII-TXD2
RMII-TXD3
RMII-RXD1
RMII-RXD2
RMII-RXD3
(ETHERNET I/F)
ETHERNET
I/F
7
6
5
4
8
9
10
16
15
14
13
24
25
26
27
CN3705
CN3706
USB0(-)
TD(-)
USB0(+)
USB0(-)
USB0(+)
TD(+)
RD(-)
RD(+)
ETHERNET
JACK
BUFFER
LED DRIVE
XO
XI
X3701
25MHz
OSC
V25
U24
USB JACK
CN3704
USB1(-)
USB1(+)
USB1(-)
USB1(+)
WIRELESS
LAN
ADAPTOR
CN1801CN3101
BACKLIGHT-SW
11
BACKLIGHT-ADJ
22
P-ON-H133
