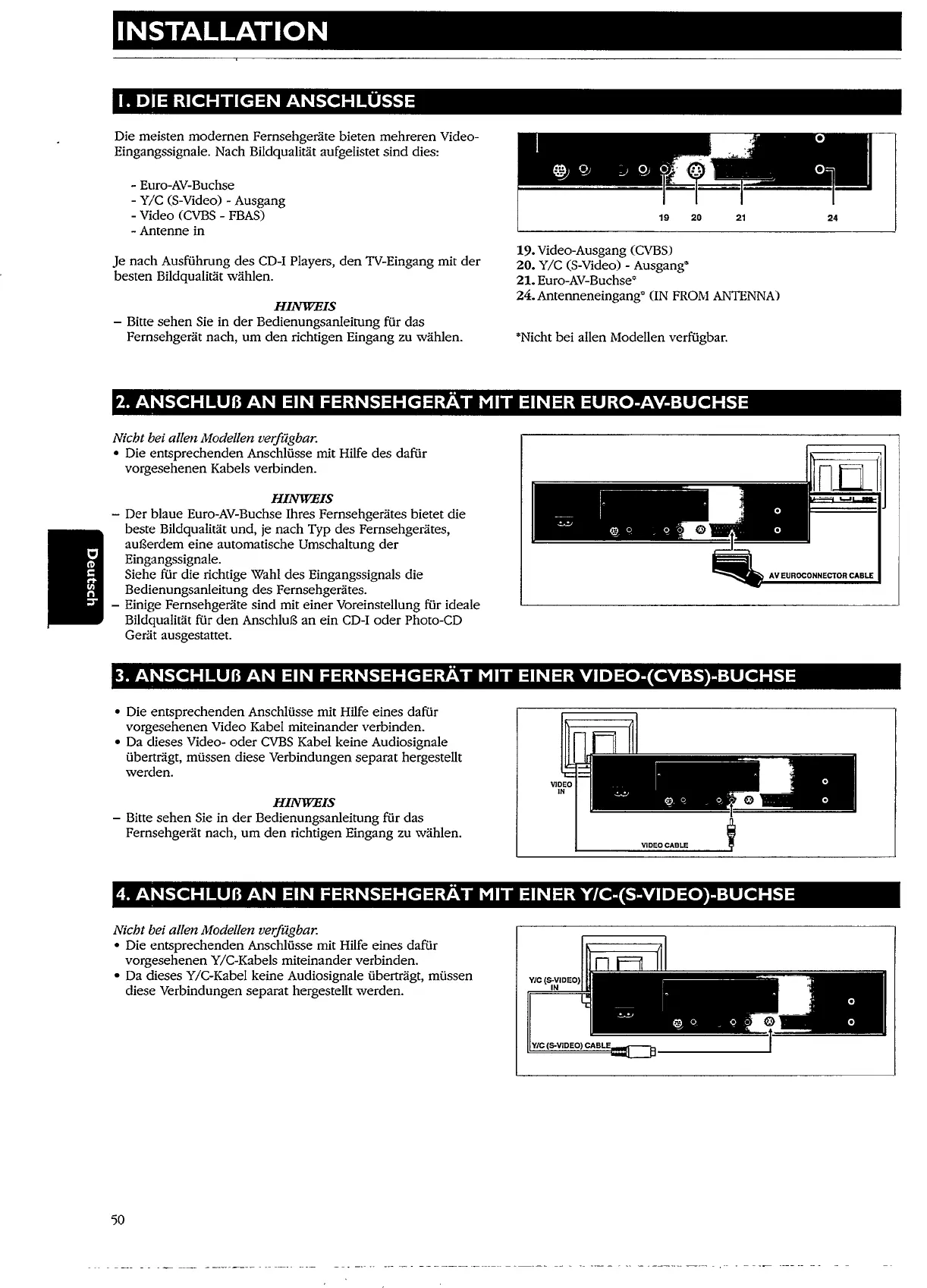

INSTALLATION
1. DIE RICHTIGEN ANSCHLÜSSE
Die meisten modernen Fernsehgeräte bieten mehreren Video-
Eingangssignale. Nach Bildqualität aufgelistet sind dies:
- Euro-AV-Buchse
- Y/C
CS-Video) - Ausgang
- Video
(CVBS - FBAS)
-Antenne in
]e nach Ausführung des CD-I Players, den TV-Eingang mit der
besten Bildqualität wählen.
HINWEIS
- Bitte sehen Sie in der Bedienungsanleitung für das
Fernsehgerät nach,
um den richtigen Eingang zu wählen.
19. Video-Ausgang
(CVBS)
20. Y/C (S-Video) - Ausgang*
21. Euro-AV-Buchse*
24. Antenneneingang• (IN
FROM ANTENNA)
*Nicht bei allen Modellen verfügbar.
2. ANSCHLUß AN EIN FERNSEHGERÄT MIT EINER EURO-AV-BUCHSE
Nicht bei allen Modellen verfügbar.
• Die entsprechenden Anschlüsse mit Hilfe des dafür
vorgesehenen Kabels verbinden.
HINWEIS
- Der blaue Euro-AV-Buchse Ihres Fernsehgerätes bietet die
beste Bildqualität und,
je nach Typ des Fernsehgerätes,
außerdem eine automatische Umschaltung
der
Eingangssignale.
nnl
Siehe für die richtige Wahl des Eingangssignals die
Bedienungsanleitung des Fernsehgerätes.
AV EUROCONNECTOR CABLE
- Einige Fernsehgeräte sind mit einer Voreinstellung für ideale
Bildqualität für
den Anschluß an ein CD-I oder Photo-CD
Gerät ausgestattet.
3. ANSCHLUß AN EIN FERNSEHGERÄT MIT EINER VIDEO-(CVBS)-BUCHSE
• Die entsprechenden Anschlüsse mit Hilfe eines dafür
vorgesehenen Video Kabel miteinander verbinden.
• Da dieses Video- oder
CVBS Kabel keine Audiosignale
überträgt, müssen diese Verbindungen separat hergestellt
werden.
HINWEIS
- Bitte sehen Sie in der Bedienungsanleitung für das
Fernsehgerät nach,
um den richtigen Eingang zu wählen.
4. ANSCHLUß AN EIN FERNSEHGERÄT MIT EINER Y/C-(S-VIDEO)-BUCHSE
Nicht bei allen Modellen verfügbar.
• Die entsprechenden Anschlüsse mit Hilfe eines dafür
vorgesehenen Y/C-Kabels miteinander verbinden.
• Da dieses Y/C-Kabel keine Audiosignale überträgt, müssen
diese Verbindungen separat hergestellt werden.
50
Y/C ($-VIDEO)
IN
