Philips LC4.2E User Manual

Circuit Diagrams and PWB Layouts
49LC4.2E AA 7.

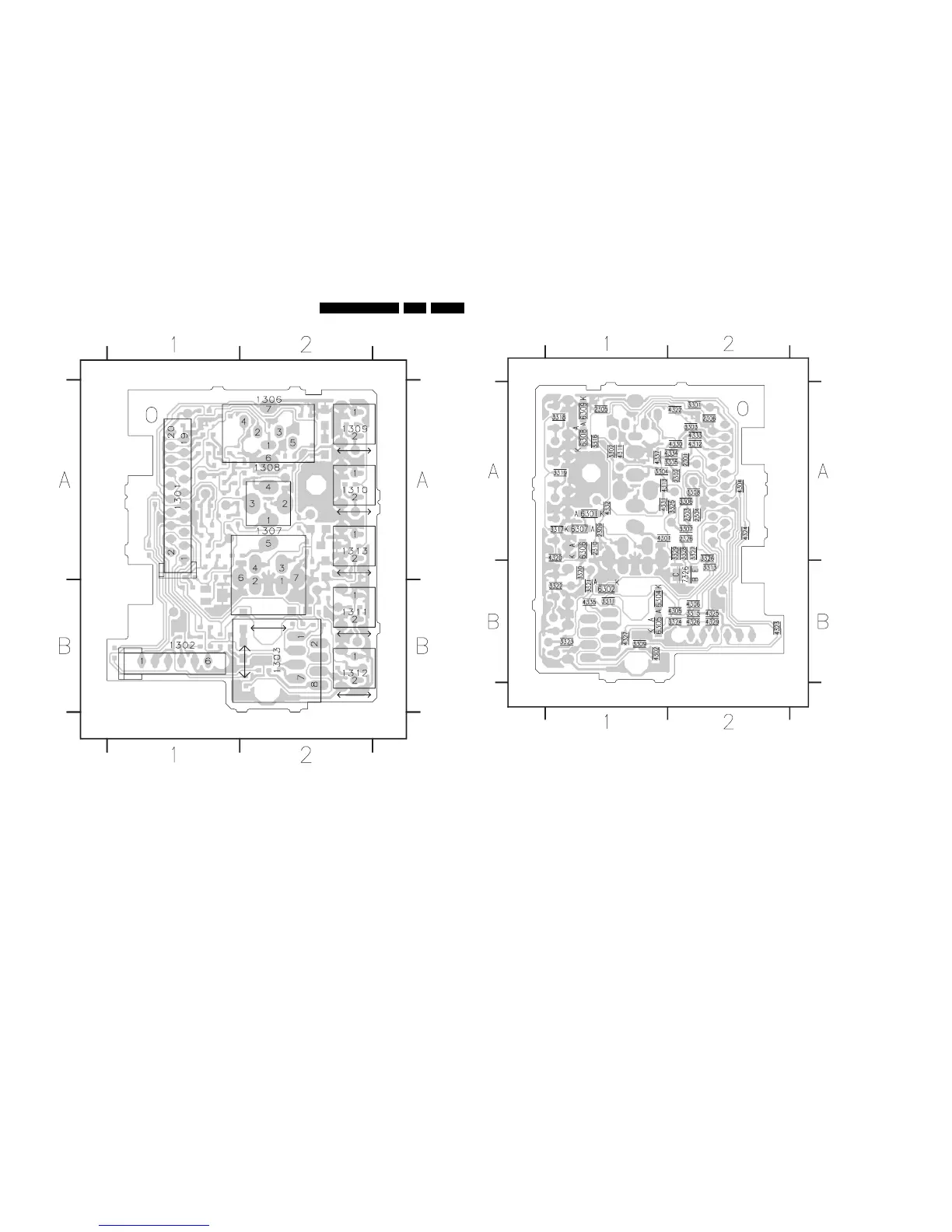

Layout Side IO and LKB Panel (Top Side)
E_14490_025.eps
190404
3139 123 5887.1
1301 A1
1302 B1
1303 B2
1306 A2
1307 A2
1308 A2
1309 A2
1310 A2
1311 B2
1312 B2
1313 A2
Layout Side IO and LKB Panel (Bottom Side)
E_14490_026.eps
190404
3139 123 5887.1
2301 A2
2302 A2
2303 A2
2304 A2
2305 A1
2306 A2
2309 A1
2310 A1
2326 A2
3301 A2
3302 A1
3303 A2
3304 A1
3305 A2
3306 A2
3307 A2
3308 A2
3309 B1
3311 B1
3313 B2
3315 B2
3316 A1
3317 A1
3318 A1
3319 A1
3320 B1
3321 B1
3322 B1
3323 B1
3324 B2
3325 A2
3326 A2
3327 A2
3328 A2
3329 A2
4301 A1
4302 B1
4304 A2
4305 B2
4306 B2
4311 A1
4312 A2
4313 A1
4320 A1
4322 A2
4323 B2
4324 A2
4325 B2
4326 B2
4327 B1
4329 B2
4330 A2
4331 A1
4332 A1
4333 A2
4334 A2
4335 B1
4337 A1
6301 A1
6302 B1
6304 B1
6305 B1
6306 A1
6307 A1
6308 A1
6309 A1
7326 B2
