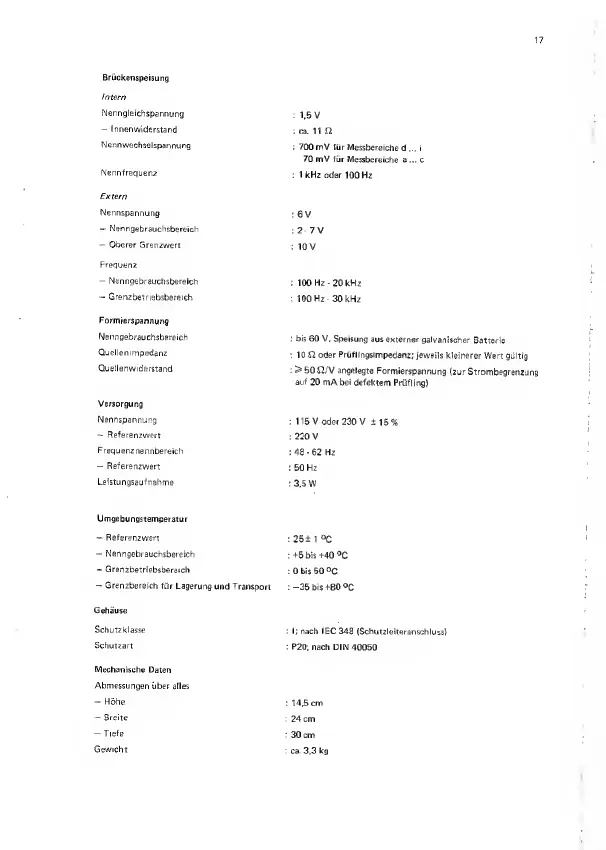

Philips PM 6302 - Page 17

17
Briickenspeisung
Intern
Nenngleichspannung
—
Innenwiderstand
iMennwechselspannung
Nennfrequenz
Extern
Nennspannung
—
Nenngebrauchsbereich
—
Oberer Grenzwert
Frequenz
—
Nenngebrauchsbereich
—
Grenzbetriebsbereich
Formierspannung
Nenngebrauchsbereich
Quellenimpedanz
Quetlenwiderstand
:
1,5 V
: ca.
1 1 £2
: 700
mV
fur
Messbereiche
d ... i
70
mV fur
Messbereiche a ... c
: 1
kHz Oder
100 Hz
:
6 V
:
2-
7 V
: 10 V
: 100 Hz
-20 kHz
: 100 Hz
30 kHz
: bis 60
V. Speisung ausexterner
galvanischer
Batterie
: 10 £2 Oder Pruflingsimpedanz;
jeweils kleinerer
Wert gQltig
:
>50£2/V angelegte
Formierspannung
(zur Strombegrenzung
auf
20 mA bei defektem
Priifling)
Versorgung
Nennspannung
-
Referenzwert
Frequenznennbereich
—
Referenzwert
Leistungsaufnahme
115 V
Oder 230 V
±
15%
220 V
48
-
62 Hz
50 Hz
3,5
W
Umgebungstemperatur
-
Referenzwert
-
Nenngebrauchsbereich
-
Grenzbetriebsbereich
-
Grenzbereich
fur Lagerung
und Transport
Gehause
Schutzklasse
Schutzart
Mechanische Daten
Abmessungen uber
alles
-
Hohe
-
Breite
-
Tiefe
Gewicht
:
25
+
1
°C
: +5 bis +40
°C
:
0
bis
50 °C
: -35
bis +80
°C
:
I;
nach
I EC 348 (Schutzleiteranschluss)
: P20;
nach
DIN
40050
14,5 cm
24
cm
30 cm
ca. 3,3
kg
