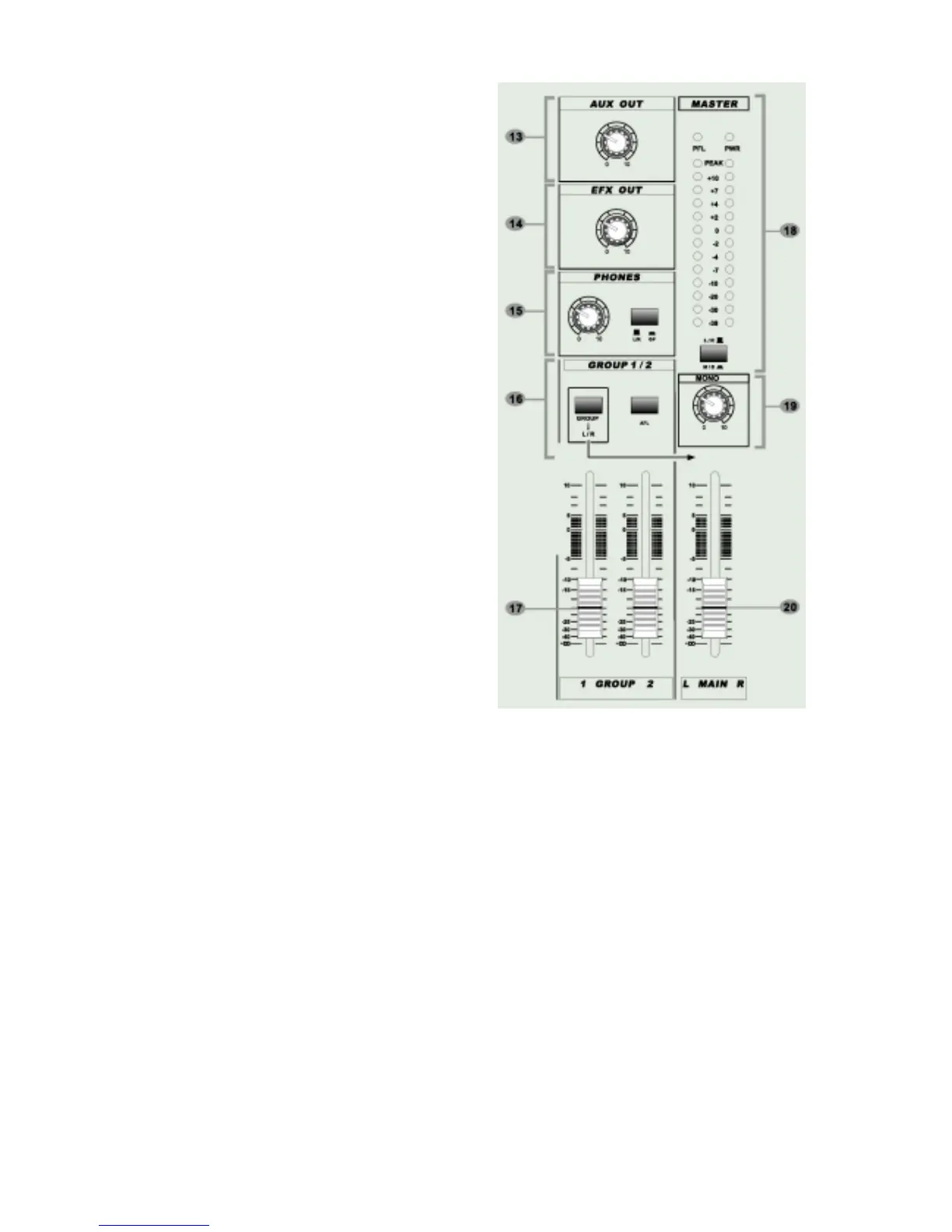

14.
EFX OUT
このコントロールを使って入力チャンネルの信号を
まとめて
EFX
バスに出力します。マスター
L/R
出力
とは違う為エフェクトユニットのミックス出力を追
加して作ることができます
15.
PHO
このつまみでヘッドフォンのレベルをコントロール
しプッシュボタンを使ってメイン
L/R
またはグルー
プの信号をモニターする為にヘッドフォンに送るこ
とができます。
16.
GROUP TO L/R&AFL
GROUP L/R
GROUP1/2
の信号をメイン
L/R
にアサインすること
ができます。入力チャンネルにある
L/R
または
GP
ボタンを押すと入力信号は
GROUP1/2
に送られます。
また、もし入力信号をメイン
L/R
をミックスする場
合、
GROUP1/2
のスイッチを押して
L/R
を選択しな
ければなりません。
AFL
この
AFL
ボタンを使って
GROUP1/2
の信号を
CTRL RM
または
PHONES
に送ることができます。
この信号は
GROUP1/2
フェーダーによってコントロ
ールします。
17. GROUP 1/2
フェーダー
フェーダーフェーダー
フェーダー
60mm
の右側・フェーダーを使って
GROUP
の信号
をミックスし、チャンネルのレベルを人目でみてわ
かるようにします。
18. MASTER DISPLAY
この青色の
LED
は電源を入れると点灯します。入力、または出力の信号をモニターする場合、
PFL
ボタン、ま
たは
GROUP
にある
AFL
ボタンを押してください。するとマスターレベル・メーターが選択した信号のレベル
を表示します。その際、緑色の
PFL LED
インジケーターが点灯します。
13
連の
LED
メーターはマスターミッ
クス
LR
をステレオ・モードにて表示します。
MS
モードにおいては左側が
M
信号レベル、右側が
S
信号のレ
ベルを表示します。
19. L/R M/S
切り替えボタン
切り替えボタン切り替えボタン
切り替えボタン
レベルメーターは
L/R
または
PFL
モニターのレベルを表示します。
MS
モードを使う場合は、
Mid
及び
Side
レベルの違いを理解しておいてください。このボタンを押して
M/S
モードにするとレベルメーターが切り替わ
り、左側が
M
信号レベル、右側が
S
信号のレベルを表示します。
2
つの
LED
メーターはいつも違う表示になり、
その表示が近ければ近いほど、もっと幅広いステレオ・イメージを得ることができます。もし
M
信号のみが
LED
に表示されている場合、マスター出力はモノラルになっています。もし
S
信号のレベルが
M
よりも高い場合、
スレテオが逆相になっています。
20. MAIN L/R OUTPUT FADER
60mm
のフェーダーでメイン
L/R
の出力レベルを調節します。
