9. Salidas de Monitor
Estas salidas 1/4” TS son la salida nal de envío Monitor de bus
de mezcla. Esta alimentación puede ser utilizada para conectar
a un amplicador y altavoces. Alimentar la señal de Monitor a un
amplicador (y posiblemente un ecualizador) y de ahí a altavoz
monitor de piso, permite a los artistas monitorear sus propios
instrumentos o voces mientras hacen su presentación, o permite
a un ingeniero monitorear la mezcla.
10. Salidas Principales
Estos jacks darán la salida estéreo nal de nivel de línea, enviada
desde el bus de mezcla principal. El propósito primario de estos
jacks es el de enviar la salida principal a dispositivos externos que
pueden funcionar en paralelo con la mezcladora. Esto puede incluir
amplicadores de potencia adicionales, mezcladoras, sistemas
PA, así como un amplio rango de otros posibles procesadores de
señal.
11. Entradas del Amplicador de Potencia
Estas entradas soportan plug 1/4” TS y pueden ser utilizadas
para la inclusión de señales externas estéreo de nivel de línea
al amplicador de potencia integrado. Si un dispositivo está
conectado a las entradas del amplicador, la alimentación principal
cancelará (bypass) automáticamente al amplicador de potencia y
la alimentación insertada será amplicada y enviada a las Salidas
de Altavoz.
Panel Posterior
12. Salidas de Altavoz
Estos jacks son utilizados para conectar los altavoces, se alimentan
del amplicador de potencia interno. Todos los modelos tienen
Jacks de Audífono 1/4”. El selector de amplicación determina la
operación de estos jacks. Si el selector de amplicación está en
“Main L-R (Estéreo)” o “Main / Mini” un solo altavoz con carga de
4 a 8 ohms puede ser conectado a jack A a ambas Salidas de
Altavoz izquierda y dereda. Usted también puede conectar dos
altavoces con impedancia entre 8 y 16 ohms a ambos jacks A y B
de las Salidas de Altavoz izquierda y derecha.
NOTA. Debido al hecho de que la señal ha sido procesada por el
amplicador de potencia, estos puertos deberán de utilizarse en conjunto
con los altavoces pasivos solo para evitar dañar cualquier otro equipo.
Utilizar altavoces con una carga incorrecta no solo causará
distorsión, también causará daños irreversibles a la
mezcladora amplicada. Por favor asegúrese de que las
cargas de los altavoces son consistentes a la señalada en
este apartado.

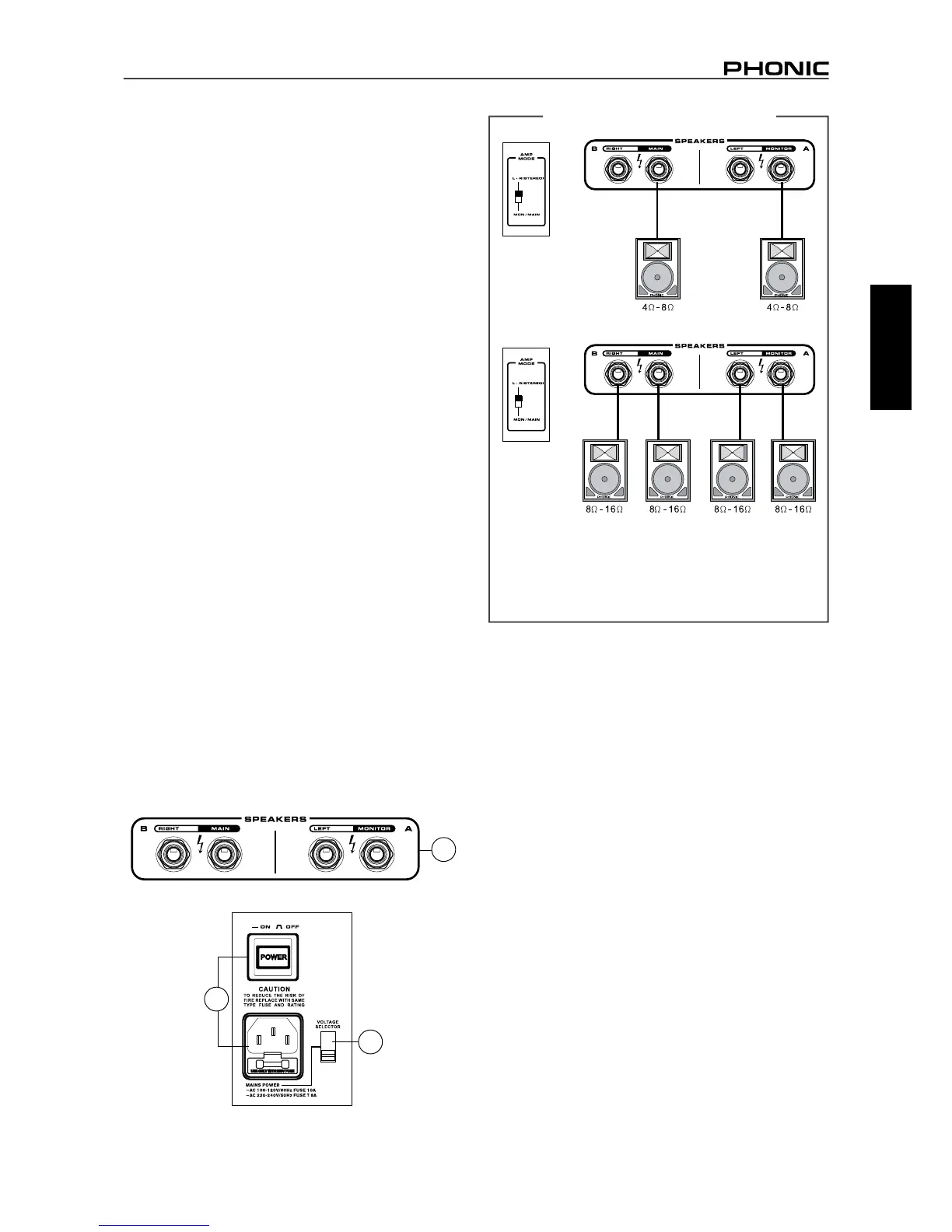

12
CONFIGURACIÓN DE ALTAVOZ
CONTROLES Y SETEOS
Panel de Posterior
13. Botón de Energía y Conector de AC
El botón de energía, localizado en la parte posterior de la
mezcladora, es utilizado para activar la mezcladora. Por
supuesto no tiene caso activarlo si la unidad no está conectada
a la alimentación, por lo tanto un conector de AC ha sido incluido
para asegurar que su mezcladora obtenga la energía que se
necesita. Por favor utilice únicamente el cable de AC incluido con
esta mezcladora.
NOTA. Antes de conectar el cable de AC a la Mezcladora Powerpod, por
favor asegúrese de que el voltaje local es idéntico al elegido por el Selector
de Voltaje.
14. Selector de Voltaje
Este interruptor permite a los usuarios seleccionar de dos modos
de energía principales, 115VAC / 60 Hz (Le permite utilizar el
dispositivo en países con voltajes entre 100V y 120V) o 230 VAC
/ 50 Hz (Le permite utilizar el dispositivo en países con voltajes
entre 220V y 240V). Para cambiar el Selector de Voltaje, necesita
primero destornillar y remover la cubierta plástica que protege el
interruptor. Después de cambiar el voltaje, por favor substituya la
cubierta plástica para asegurarse que el nivel de voltaje no está
alterado inadvertidamente.
NOTA. Utilizar voltajes incorrectos puede causar daños irreversibles
a la mezcladora. Se deberá de tener todos los cuidados para que los
voltajes sean adecuados. Si no está seguro de los niveles de voltaje local,
contactese con una fuente conocida antes de usar esta mezcladora.
14
13
